YOKOGAWA AAT141-S00  输入模块

产品说明

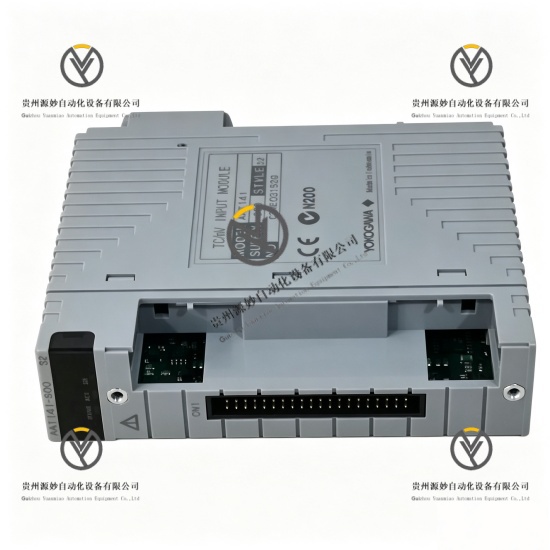

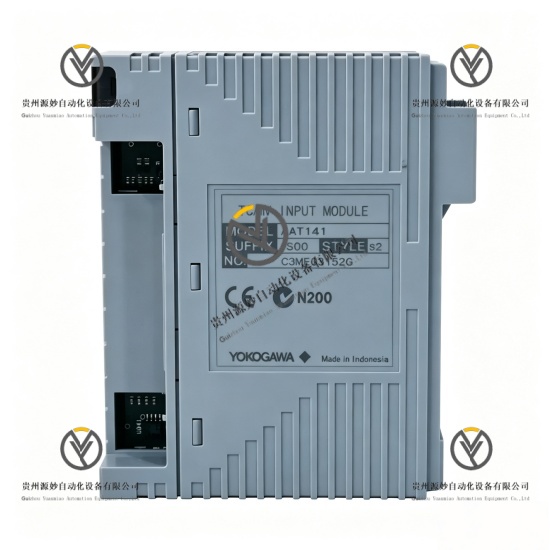

YOKOGAWA AAT141-S00是工业DCS系统专用16通道隔离型热电偶/毫伏输入模块，适配横河CENTUM VP、CS3000系列FIO现场IO系统。模块支持多路热电偶温度信号与毫伏级微弱模拟信号采集，单通道具备独立电气隔离架构，可精准采集工业现场温度及低电压微弱信号。设备具备高精度信号采集、全通道隔离抗干扰、宽温域稳定运行、多类型信号兼容的核心特性，适配流程工业温度监测与微弱信号采集工况，是工业集散控制系统温度采集与微量信号检测的核心功能模块。

具体参数

设备类型 16通道隔离型TC/毫伏模拟量输入模块

输入通道数量 16通道

支持信号类型 热电偶信号、毫伏直流电压信号

通道隔离方式 单通道独立电气隔离

通道隔离耐压 2500V AC（1分钟）

信号采集精度 ±0.05%FS

信号采样周期 100ms

工作供电电压 24V DC

工作温度范围 0℃至+60℃

扩展工作温度范围 -20℃至+70℃（选配G3工况）

存储温度范围 -40℃至+85℃

工作湿度范围 5%RH至95%RH（无凝露）

适配总线架构 ESB总线、ER总线

适配系统 CENTUM VP、CS3000 DCS控制系统

核心功能 工业热电偶温度采集、现场毫伏微弱信号采集、多通道隔离信号转换、工艺温度实时监测、DCS系统模拟量点位拓展

产品性能

高精度采集性能，搭载高分辨率信号采样电路，满量程采集精度可达±0.05%，可精准捕捉工业现场微弱毫伏信号与温度变化信号。

隔离抗干扰性能，单通道独立电气隔离设计，彻底杜绝通道间信号串扰与工业现场电磁干扰，保障低温差、微电压信号采集稳定性。

多信号兼容性能，原生适配各类标准热电偶测温信号与直流毫伏信号，覆盖流程工业绝大多数温度与微量电压检测场景。

宽域适配性能，支持标准工业温湿度运行区间，可拓展至-20℃至+70℃宽温工况，适配高温、低温等复杂工业现场环境。

多路集成性能，单模块集成16路采集通道，高密度点位设计可高效拓展DCS系统检测点位，降低设备组网与运维成本。

系统适配性能，完全兼容横河CENTUM全系FIO架构控制系统，可无缝接入ESB、ER总线节点单元，系统适配性极强。

型号解析

AAT：YOKOGAWA DCS系统热电偶/毫伏专用模拟量输入模块系列代码

141：16通道隔离型标准采集规格代码，适配FIO现场IO系统

S：标准工业工况版本标识，无防爆配置、基础硬件架构

00：基础硬件配置版本，无额外功能选配
