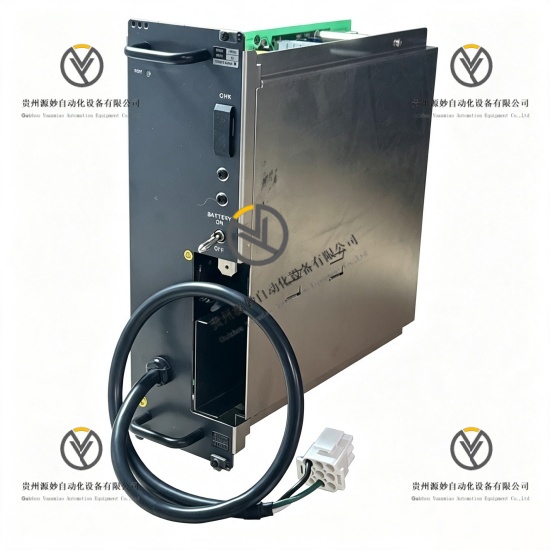

YOKOGAWA PW301 S4 工业稳压电源模块

产品说明

YOKOGAWA PW301 S4是CENTUM VP DCS控制系统专用工业稳压电源模块，适配系统机柜机架安装结构。模块专为DCS现场控制单元、I/O卡件及通讯单元提供稳定直流供电，集成多路独立稳压输出回路与全套硬件保护机制。S4优化版本升级电路稳压精度与负载适配能力，具备高效电能转换效率与优异的电网抗干扰性能，支持单模块独立供电与双模块冗余并联供电，可长期不间断满负荷稳态运行，为整套集散控制系统提供安全、稳定、持续的供电保障。

具体参数

设备类型 DCS系统工业稳压电源模块

适配系统 CENTUM VP集散控制系统

输入电压范围 100V AC～240V AC

输入频率 50Hz/60Hz

输出电压规格 +5.1V DC、+12V DC

5.1V通道输出电流 10A、3A

12V通道输出电流 4A

电能转换效率 最高94%

保护类型 过压保护、过流保护、过热保护、短路保护

工作温度范围 0℃至+50℃

拓展工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

环境适配等级 ISA G3工业环境标准

认证标准 CE、UL、CSA、FCC Class B

运行模式 单模块独立供电、双模块冗余并联供电

安装方式 标准DCS机架嵌入式安装

核心功能 系统硬件稳压供电、电网杂波滤波、过载故障防护、高效电能转换、冗余供电适配

产品性能

高效供电性能，搭载高转换效率电路设计，最高电能转换效率可达94%，降低工业运行能耗。

精准稳压性能，多路独立稳压输出回路，输出电压偏差极小，可适配DCS各类精密卡件供电需求。

全维度防护性能，集成过压、过流、过热、短路四重硬件保护，故障瞬时切断输出，保护后端工控设备。

宽域适配性能，超宽交流输入电压区间，可稳定适配工业现场电网波动工况，供电无中断波动。

冗余容错性能，支持双模块并联冗余运行，单模块故障不影响系统整体供电，保障控制系统连续运行。

抗干扰性能，内置高频滤波电路，有效抑制工业电磁干扰与电网杂讯，输出电源纯净稳定。

工业耐受性能，符合ISA G3工业环境标准，温湿度适配范围广，适配工业机房长期复杂工况。

长效稳定性能，工业级功率元器件架构，支持全年24小时不间断满负荷稳态运行，无性能衰减。

型号解析

PW：系列代码，代表横河DCS系统专用电源模块系列

301：硬件规格代码，代表标准功率多路稳压输出电源硬件配置

S：工业标准版工艺标识，代表标准化工业硬件生产工艺

4：固件迭代代码，代表第四代优化版本，提升转换效率、稳压精度与故障响应速度
