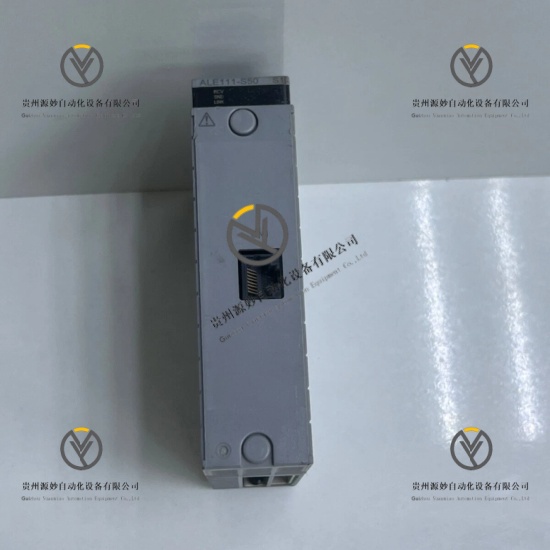

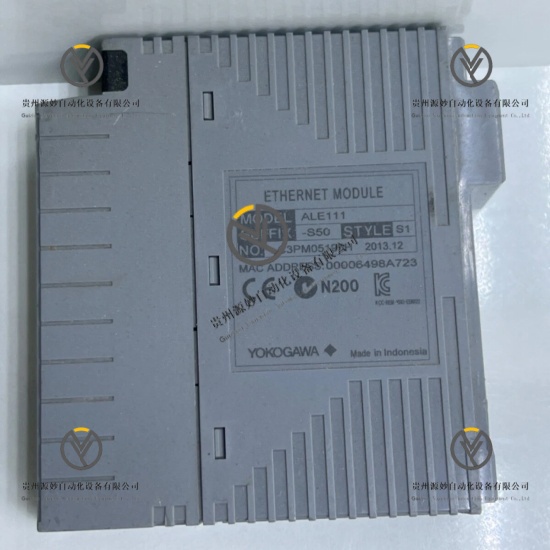

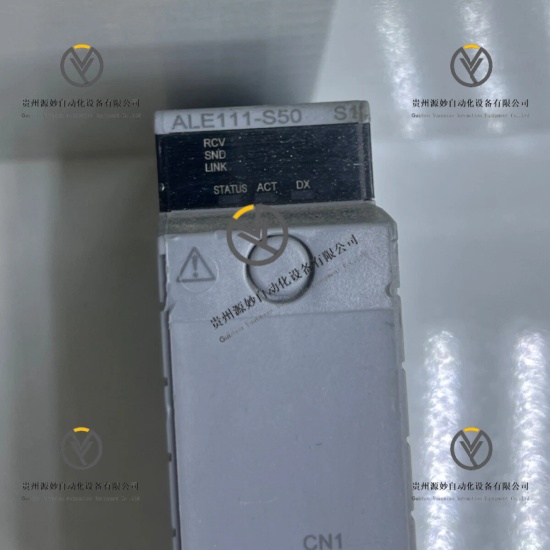

YOKOGAWA ALE111-S50 S1 以太网通讯模块

产品说明

YOKOGAWA ALE111-S50 S1是CENTUM VP FIO/N-IO系统专用工业以太网通讯模块，适配AFV系列现场控制单元与ESB总线节点单元。模块搭载标准RJ45以太网接口，支持工业点对点通讯架构，可实现DCS系统与现场无线设备、上位监控系统、第三方工控设备的数据交互与协议转发。模块单卡可接入4台无线网关设备，最大支持128台现场无线终端设备组网，具备硬件链路监测与故障容错能力，适配流程工业自动化组网通讯场景，可长期连续稳定运行，保障控制系统通讯链路的完整性与稳定性。

具体参数

设备类型 工业以太网通讯模块

适配系统 CENTUM VP集散控制系统

适配设备 AFV30、AFV40系列控制单元，ANB10、ANB11总线节点单元

物理接口 RJ45以太网接口

通讯架构 点对点通讯模式

通讯制式 半双工通讯

传输速率 10Mbps

传输介质 100Ω非屏蔽双绞线

单段最大传输距离 100m

单模块最大网关接入数量 4台

单模块最大无线终端接入数量 128台

工作温度范围 0℃至+50℃

拓展工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

环境适配等级 ISA G3工业环境标准

安装方式 标准DCS机架嵌入式安装

核心功能 以太网数据交互、无线设备组网接入、通讯协议转发、链路状态监测、故障自检上报

产品性能

稳定通讯性能，采用10Mbps工业专属传输速率，半双工点对点通讯架构，数据传输稳定无丢包，适配工业固定组网工况。

大容量组网性能，单模块支持4台网关、128台现场无线终端设备接入，满足大规模现场设备集中组网需求。

远程传输性能，依托标准双绞线介质，实现100米单段远距离通讯，适配大中型厂区设备跨区域组网。

设备兼容性能，原生适配横河无线网关系列设备，协议匹配度高，可无缝对接CENTUM VP全系硬件系统。

链路监测性能，实时监测以太网通讯链路状态、设备接入状态，可精准识别通讯异常与离线故障。

工业耐受性能，符合ISA G3工业防护标准，耐受复杂温湿度与电磁干扰工况，适配工业机房长期运行。

长效运行性能，工业级硬件电路设计，支持全年24小时不间断满负荷稳态运行。

型号解析

ALE：模块系列代码，代表横河FIO/N-IO系列以太网通讯模块

111：硬件规格代码，代表基础款工业以太网接入硬件配置

S：标准版本代码，代表工业标准硬件工艺版本

50：功能配置代码，代表支持大容量无线终端组网的增强配置

S1：固件迭代代码，代表S1优化固件版本，提升通讯稳定性与故障识别精度
