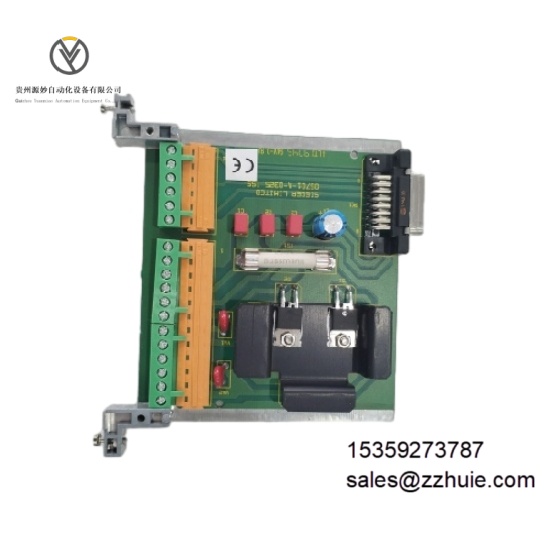

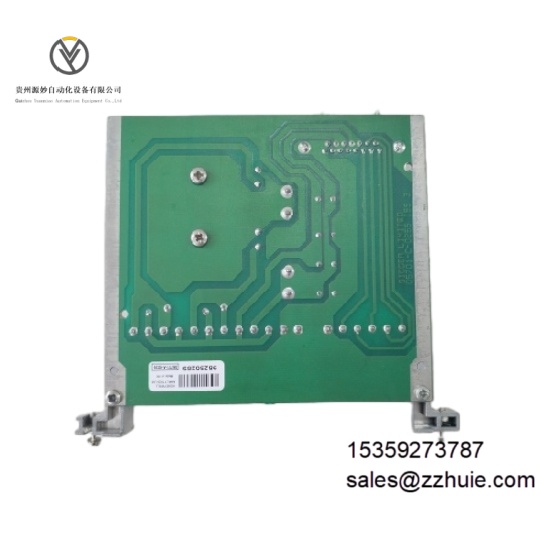

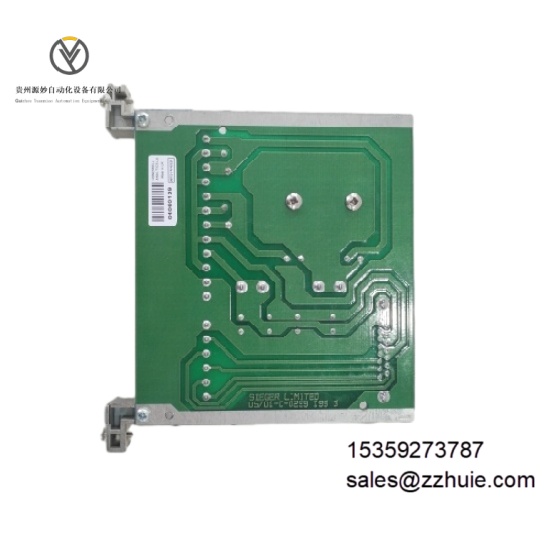

Honeywell 05701-A-0325 直流输入卡模块

产品说明

Honeywell 05701 - A - 0325 是一款直流输入卡，在工业控制系统中扮演关键角色。该卡直接连接至工程卡，为整个机架供电提供连接点，同时承担着工程卡模块现场布线的功能。它具备多重电源输入能力，设有公共电源接线点，并配备了反向极性和短路保护功能，有效保障系统供电的稳定性与安全性。

具体参数

• 电源输入：外部标称 24V DC 电源输入

• 保护功能：具备反向极性保护、短路保护

• 接线方式：采用双部分接线端子 TB1，便于在不拔除每根连接电线的情况下移除卡片

• 电源分配：直流电源通过工程卡和子机架背板分配至机架内所有卡片，直流输入卡上设有保险丝进行过流保护

• 备用电源：若有需要，可连接备用电池电源至辅助直流输入接口，且电源输入（PSU）和辅助（AUX）接口通过二极管相互隔离

• 尺寸规格：长 100mm、宽 80mm、高 30mm

• 重量：约 0.3kg

• 工作温度范围：-10°C 至 +50°C

• 存储温度范围：-20°C 至 +70°C

• 防护等级：IP20

产品性能

• 稳定供电保障：通过多重保护机制，确保输入电源的稳定性，能有效应对工业环境中可能出现的电源异常情况，如电压反接、短路等，降低设备因电源问题受损的风险。

• 便捷维护设计：双部分接线端子 TB1 的设计极大地方便了卡片的维护与更换，减少维护时间与工作量，提升系统的可维护性。

• 可靠电源分配：精确且稳定地将直流电源分配至机架内各个卡片，保证整个系统内各部件的正常运行，确保数据传输与控制指令执行不受电源波动影响。

• 灵活电源配置：支持备用电池电源接入，在主电源故障时可无缝切换至备用电源，保障系统持续运行，提高系统的可靠性与容错能力。

•
