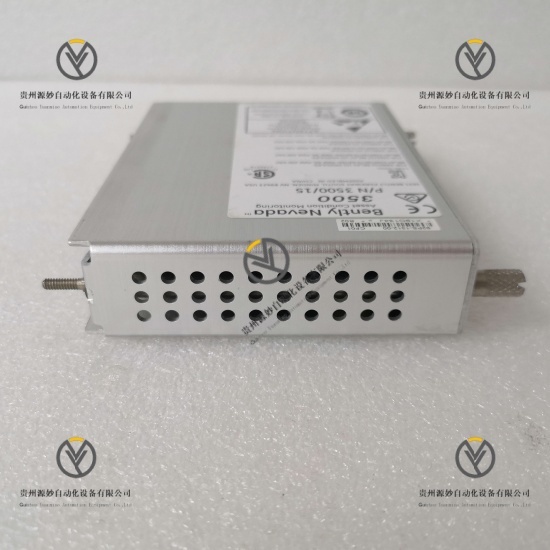

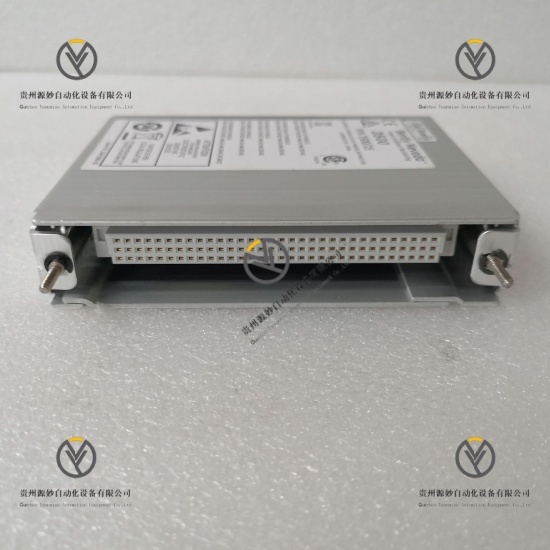

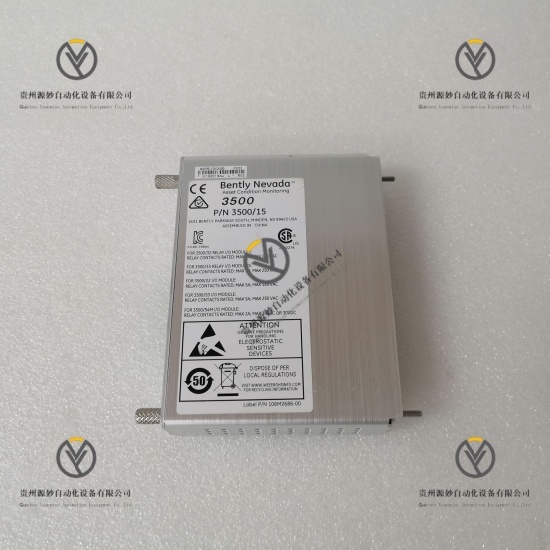

Bently Nevada 3500/15 106M1081-01是Bently Nevada 3500系列工业级转速监测模块，专为旋转机械的转速与键相信号监测需求设计，核心功能是采集现场磁电式转速传感器或光电式转速传感器输出的信号，通过内部高精度信号处理电路完成信号放大、滤波与转换，实现转速测量、键相标记识别，同时将监测数据实时传输至3500框架控制器，为旋转机械的启停控制、运行状态监控及故障预警提供可靠数据支撑。产品符合API 670旋转机械监测标准，具备完善的故障自诊断与信号隔离功能，可直接集成于Bently Nevada 3500监测系统框架，适配高温、高振动、多电磁干扰的工业现场环境，为电力、石油化工等行业的汽轮机、发电机、压缩机等关键旋转设备提供高精度转速监测保障。
品牌 Bently Nevada（GE旗下）
产品系列 3500系列旋转机械监测系统模块
产品类型 工业级转速与键相监测模块
型号 3500/15、106M1081-01
输入通道数 2路独立转速/键相输入通道（可配置）
输入信号类型 磁电式传感器信号（AC 10mV - 25Vpp）、光电式传感器信号
测量范围 0 - 100000 RPM
测量精度 ±0.1%满量程
键相功能 支持键相标记识别，可实现轴系相位同步监测
工作电压 由3500框架背板供电（DC 24V）
工作温度范围 0℃ - 65℃
存储温度范围 -40℃ - 85℃
相对湿度 5% - 95% 非冷凝
防护等级 IP20（模块级）
电气隔离 通道间及通道与背板间1500V AC隔离（1分钟）
安装方式 Bently Nevada 3500标准框架插槽安装
尺寸 107mm×165mm×89mm（长×宽×高）
重量 约0.6kg
功耗 典型3W，最大5W
认证资质 API 670、CE、UL、ATEX、IECEx
诊断功能 通道故障自诊断、信号丢失检测、传感器开路/短路诊断、模块电源故障监测
响应时间 ≤2ms
2路独立可配置通道，兼容磁电式与光电式传感器信号，可同时实现转速监测与键相同步，适配多种旋转机械监测需求
测量范围覆盖0 - 100000 RPM，测量精度达±0.1%满量程，可精准捕捉低速至高速全范围转速变化，满足高精度监测要求
符合API 670旋转机械监测标准，通过多行业权威认证，可直接应用于电力、石油化工等行业关键旋转设备的安全监测系统
1500V AC高电气隔离强度，搭配工业级抗电磁干扰设计，可有效抵御现场振动、电磁辐射等干扰，保障信号采集稳定性
具备完善的故障诊断功能，实时监测通道状态、传感器工况及电源情况，故障报警精准及时，便于快速定位问题
0℃ - 65℃宽温工作范围，配合工业级加固结构设计，可在高振动、高温等恶劣工业现场长期稳定运行，环境适应性强
与Bently Nevada 3500监测系统框架深度兼容，支持即插即用与在线组态调试，简化系统集成与维护流程
支持与3500框架内其他监测模块（振动、位移模块等）协同工作，实现旋转机械多参数综合监测，数据联动性强
高可靠性设计，MTBF≥3,000,000小时，满足工业现场24小时不间断运行需求
