Honeywell CC-TDIL01 51308386-175 数字输入模块

产品说明

Honeywell CC-TDIL01 51308386-175是Experion PKS C系列DCS系统专用数字输入模块，属于现场信号采集核心I/O硬件。模块专注工业现场开关量信号采集工作，可精准接收干接点与有源数字信号，完成信号滤波、电平转换、数据校验与总线上传任务。模块配套标准I/O端子底座安装使用，具备通道电气隔离、硬件故障自检与信号降噪能力，适配流程工业连续自动化生产工况，可长期满负荷稳态运行，为DCS控制系统逻辑运算、设备状态监测与联锁保护提供稳定可靠的数字信号数据源。

具体参数

设备类型 数字输入模块（DI模块）

适配系统 Honeywell Experion PKS C系列DCS系统

输入信号类型 干接点信号、24V DC有源数字信号

单点点输入电流 5mA

工作输入电压 24V DC

模块工作电流 0.19A@24V DC

最大功耗 4.22W

信号响应时间 ＜10ms

通道隔离电压 500V 通道对系统隔离

接线规格 12-24AWG标准线缆

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

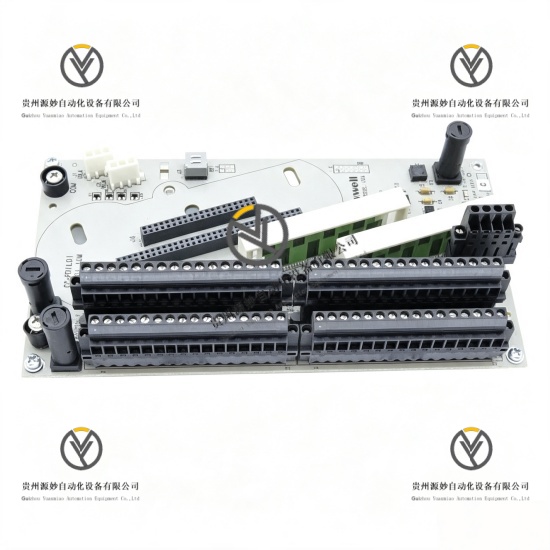

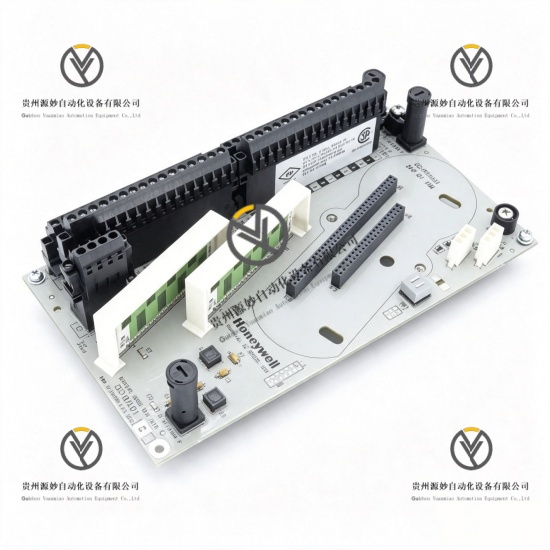

适配底座 C系列标准IOTA端子底座

功能配置 通道电气隔离、信号滤波降噪、断线故障检测、数据校验纠错、状态实时采集

安装方式 DCS机柜背板底座嵌入式安装

核心功能 现场开关量信号采集、数字信号预处理、电平信号转换、总线数据上传、设备状态监测数据输出

产品性能

高速采集性能，信号响应速度小于10ms，可实时捕捉现场设备开关状态变化，数据更新及时性强。

电气隔离性能，单通道具备500V隔离耐压能力，彻底杜绝通道串扰与系统回路干扰，保障设备安全。

信号稳定性能，内置硬件滤波电路，自动过滤现场电磁杂波与干扰信号，采集数据无抖动、无误报。

宽工况适配性能，支持工业宽温区间运行，耐受复杂温湿度工况，环境波动不影响采集精度。

低耗运行性能，整机功耗低，长期连续运行无发热异常，适配机柜密集安装工况。

故障自检性能，实时监测通道断线、信号异常、回路故障，可精准识别故障点位并上传系统记录。

系统兼容性能，完全适配Experion PKS C系列全系系统，支持即插即用，系统组网集成稳定性高。

长效耐用性能，工业级硬件架构无机械损耗结构，支持全年24小时不间断满负荷连续运行。

型号解析

CC：系列代码，代表Honeywell Experion PKS C系列工控卡件系列

T：功能分类代码，代表端子适配型I/O模块品类

D：信号类型代码，代表Digital数字输入功能

I：Input功能标识，代表输入型模块

L：规格细分代码，代表24V DC标准数字输入规格

01：版本序号代码，代表该功能首款标准硬件版本

51308386-175：原厂专属物料流水编码，为CC-TDIL01模块唯一定型物料编号
