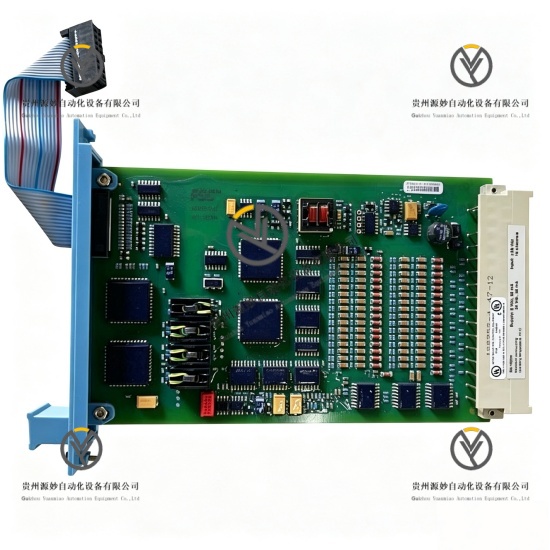

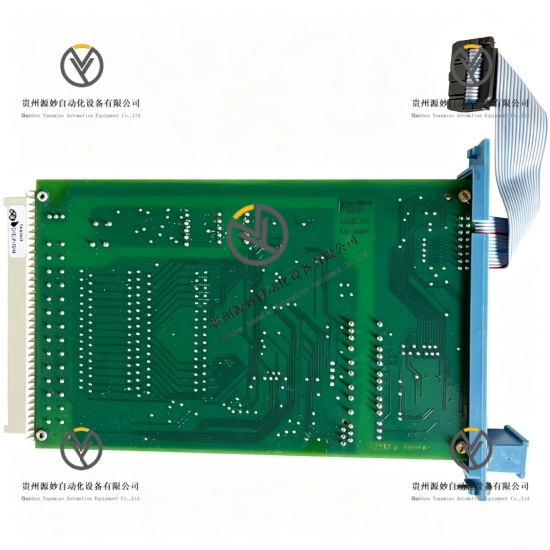

Honeywell FC-SAI-1620M 模拟输入模块

产品说明

Honeywell FC-SAI-1620M是Honeywell Safety Manager安全仪表系统专用高密度隔离型模拟输入模块，属于SIS系统核心信号采集硬件。模块专为工业高危场景安全监测设计，支持多路标准工业模拟信号采集与数字化转换，具备全通道电气隔离、硬件自诊断、信号滤波补偿功能。设备符合主流工业安全认证标准，适配连续生产工况下的不间断运行需求，可精准采集现场温度、压力、流量等工艺模拟信号，为安全联锁、工艺调控、设备状态监测提供可靠数据支撑。

具体参数

设备类型 高密度隔离型安全模拟输入模块

适配系统 Honeywell Safety Manager安全仪表系统

通道数量 16路独立模拟输入通道

输入信号类型 4-20mA电流信号、1-5V电压信号、热电偶、RTD热电阻

单通道输入阻抗 250Ω

模数转换分辨率 12位

整机测量精度 ＜0.25%

模数转换误差 ±1LSB

最大输入信号电压 ±36VDC

系统辅助供电 24VDC

模块工作功耗 5VDC/35mA、24VDC/35mA

信号更新周期 250ms

通道隔离方式 全通道电气隔离

通信总线 系统专用数字总线

工作温度范围 -40℃至+70℃

存储温度范围 -45℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

安装方式 DIN导轨TS32/TS35标准嵌入式安装

核心功能 工业模拟信号采集、模拟量数字化转换、通道信号隔离、信号滤波补偿、硬件故障自诊断、工艺参数实时采集传输

产品性能

高精度采集性能，搭载12位高精度模数转换芯片，整机测量精度低于0.25%，模数转换误差稳定可控，保障工艺参数采集精准度。

多信号适配性能，兼容电流、电压、热电偶、热电阻多类工业模拟信号，适配温度、压力、流量等全品类工艺参数监测场景。

隔离防护性能，采用全通道独立电气隔离设计，彻底隔绝现场电气干扰、电压波动与串扰信号，保障系统运行稳定性。

故障诊断性能，集成硬件级自诊断机制，可实时识别通道异常、信号断路、参数超量程等故障并上传系统告警。

信号优化性能，内置专属信号滤波与补偿算法，可修正现场信号畸变，规避工业杂波干扰导致的数据偏差问题。

工况适配性能，超宽工业温湿度运行区间，耐受工业粉尘、潮湿、电磁干扰等复杂恶劣工况，支持全年不间断连续运行。

集成适配性能，标准化DIN导轨安装结构，适配系统机架布局，可无缝接入霍尼韦尔安全仪表系统，系统兼容性稳定。

型号解析

FC：系列前缀，代表Safety Manager安全仪表系统专用硬件系列

SAI：功能代码，代表Safety Analog Input安全模拟输入功能类型

16：通道代码，代表模块搭载16路模拟输入通道

20：规格代码，代表标准精度、隔离型、工业通用采集规格

M：版本代码，代表工业增强型适配版本，优化抗干扰与故障诊断能力
