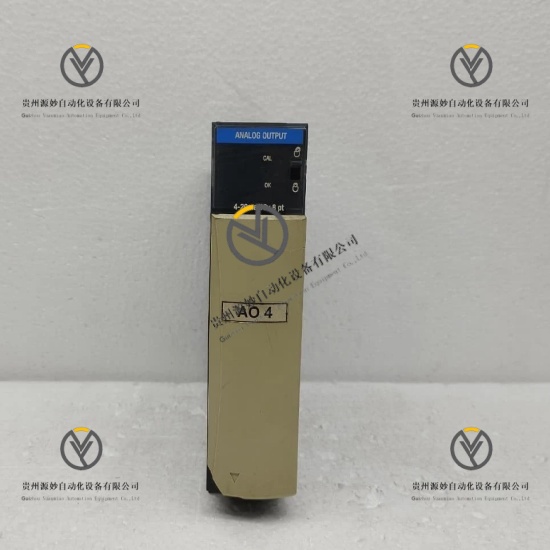

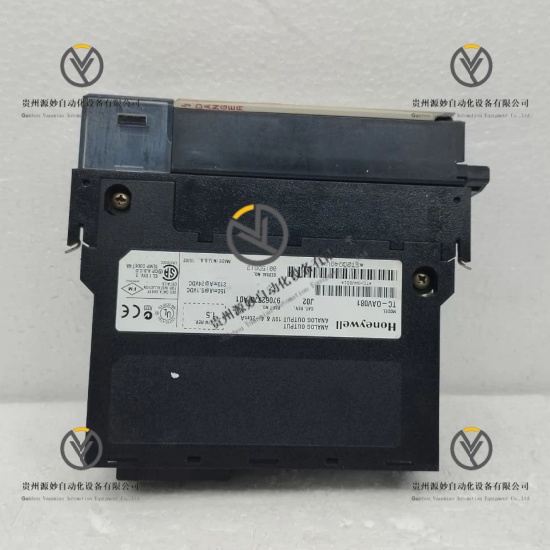

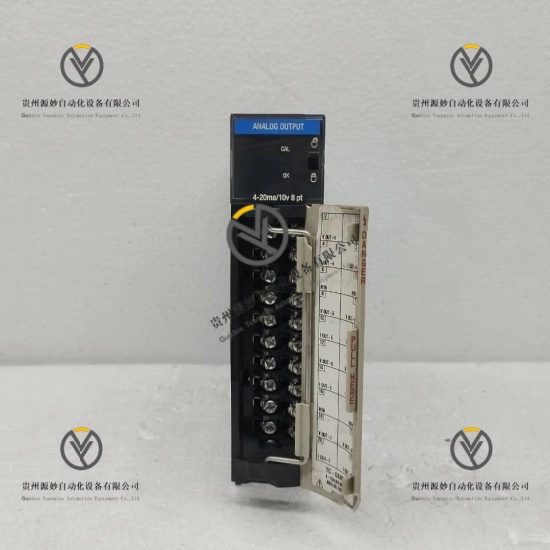

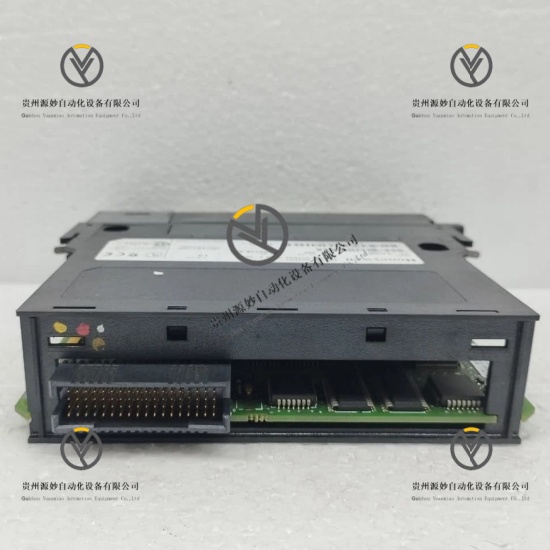

Honeywell TC-OAV081  模拟输出模块

产品说明

Honeywell TC-OAV081是霍尼韦尔C系列控制系统专用8通道模拟输出模块，适配C200、C300控制器系统。模块可将系统数字控制信号精准转换为标准工业电压、电流模拟输出信号，直接驱动工业调节阀、变频器、伺服执行机构等现场设备。设备搭载独立双总线冗余架构，支持电口与光口双链路通信，具备完善的硬件保护与故障自诊断能力，运行稳定性强，可长期适配流程工业连续生产工况，实现工艺参数闭环精准调控。

具体参数

设备类型 8通道模拟输出模块

适配系统 Honeywell C200、C300 C系列控制系统

通道数量 8路独立模拟输出通道

电压输出范围 ±10.4VDC

电流输出范围 0mA至21mA

电压分辨率 320μV/count

电流分辨率 650nA/count

过压保护等级 24VAC/VDC持续耐压

短路保护方式 电子限流保护，最大输出限流21mA

通信总线 S908 RIO工业总线，双冗余总线架构

通信接口 电口F型接口、155M光纤接口

供电电压范围 9VDC至36VDC宽压供电

电气隔离强度 1500VDC电气隔离

工作温度范围 -40℃至+70℃

存储温度范围 -45℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

安装方式 标准机架嵌入式安装

核心功能 数字信号转模拟信号输出、工业设备闭环调控、多路模拟量同步输出、总线冗余通信、硬件故障自诊断、过压短路自主防护

产品性能

高精度输出性能，搭载高分辨率数模转换单元，电压与电流输出分辨率恒定，输出信号线性度高，无阶梯误差，保障工艺精准调控。

宽域适配性能，支持正负电压与大区间电流输出，适配各类工业调节阀、变频设备、伺服设备等主流执行器件。

冗余通信性能，采用独立双总线、双接口通信架构，支持链路故障快速切换，单链路异常不影响模块正常输出与系统运行。

安全防护性能，集成电子限流、过压、短路多重硬件防护，可自主限制故障输出电流，杜绝负载异常导致的模块损坏。

系统适配性能，原生兼容霍尼韦尔C系列全套控制系统，总线协议匹配度高，设备即装即用，无需额外协议适配调试。

工况稳定性能，宽压供电设计适配工业电网电压波动，超宽工业温湿度运行区间，抗电磁干扰能力强，长期运行无参数漂移。

故障诊断性能，内置硬件级自诊断机制，可精准识别通道异常、链路故障、输出过载等问题并上传系统告警。

型号解析

TC：系列前缀代码，代表霍尼韦尔C系列工控I/O模块系列

O：功能标识代码，代表Output输出型模块

A：信号类型代码，代表Analog模拟量信号类型

V：信号规格代码，代表电压电流复合型模拟输出规格

081：规格版本代码，代表8通道标准精度工业增强型版本
