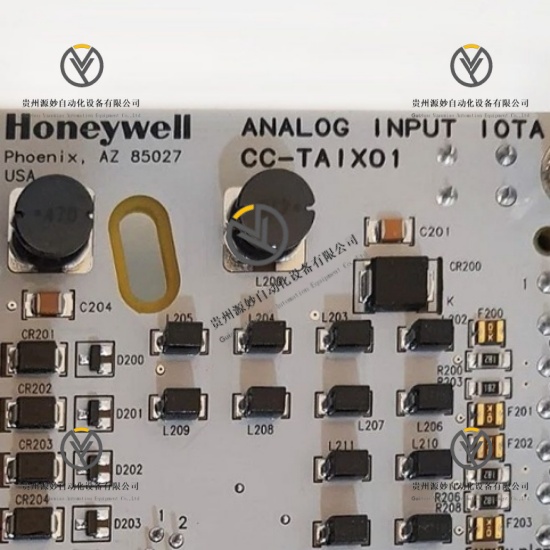

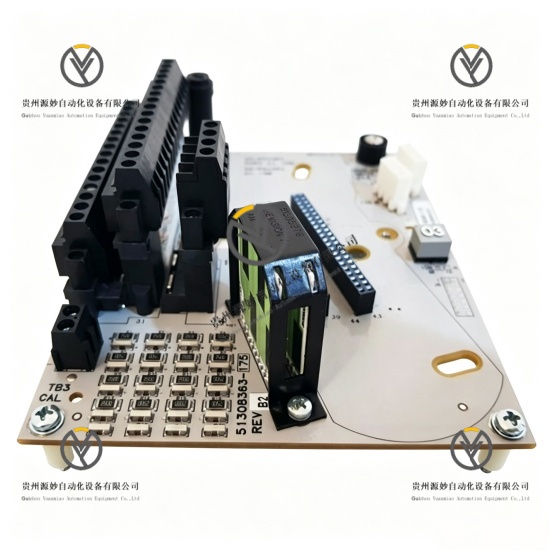

Honeywell CC-TAIX01  模拟输入IOTA端子模块

产品说明

Honeywell CC-TAIX01是霍尼韦尔Experion Series-C控制系统专用16路高电平模拟输入IOTA端子模块，配套CC-PAIX01、CC-PAIX02模拟输入卡件协同工作。模块负责工业现场模拟信号接线汇集、信号滤波与隔离传输，可实现现场线路与逻辑卡件的物理分离，支持I/O卡件带电热插拔操作，全程不扰动现场接线回路。设备搭载三防涂覆防护工艺，适配流程工业长期连续运行工况，为DCS系统模拟量信号采集提供稳定可靠的端子接入支撑。

具体参数

设备类型 16路高电平模拟输入IOTA端子模块

适配系统 Honeywell Experion Series-C控制系统

适配卡件 CC-PAIX01、CC-PAIX02模拟输入卡件

通道数量 16路独立模拟输入通道

支持输入信号 4-20mA电流信号、0-5V、1-5V、0.4-2V电压信号

工频抑制比 60Hz工况下19dB

额定耐压等级 600V工业耐压规格

接线方式 螺丝端子、压接端子双适配接线

结构规格 标准C系列机架适配结构

防护工艺 整机三防 conformal涂覆防护

配置模式 支持非冗余标准配置

工作温度范围 -40℃至+85℃

存储温度范围 -45℃至+90℃

运行相对湿度 5%至95%，非冷凝环境

核心功能 现场模拟信号汇集接入、信号滤波降噪、线路隔离防护、卡件热插拔适配、工业模拟信号稳定传输、系统I/O回路规整

产品性能

信号适配性能，全面兼容工业标准电流、电压模拟信号，适配现场各类压力、温度、流量变送器信号接入场景。

抗干扰滤波性能，内置专属信号滤波回路，具备优异工频干扰抑制能力，有效滤除现场杂波干扰，保障信号传输纯净稳定。

运维便捷性能，实现现场接线与逻辑卡件物理分离，支持卡件不停机热插拔更换，大幅降低系统运维停机时长。

环境耐受性能，整机采用三防涂覆工艺，耐受工业粉尘、潮湿、轻微腐蚀工况，高低温环境下结构与电气性能稳定不变。

电气安全性能，600V高耐压设计，具备完善的线路绝缘防护能力，规避现场电压波动、瞬时高压带来的设备损伤。

系统适配性能，原生匹配霍尼韦尔C系列全套I/O卡件与机架结构，对接精度高，装配贴合度强，无需额外调试适配。

长期运行性能，工业级硬件结构设计，无机械损耗部件，可满足流程工业24小时不间断长期连续运行需求。

型号解析

CC：系列前缀，代表Experion Series-C新一代控制系统硬件系列

T：硬件类型代码，代表Terminal Assembly端子基座模块

A：信号类型代码，代表Analog模拟量信号类型

IX：功能代码，代表Input High-level高电平输入功能

01：版本规格代码，代表16路通道标准工业版本
