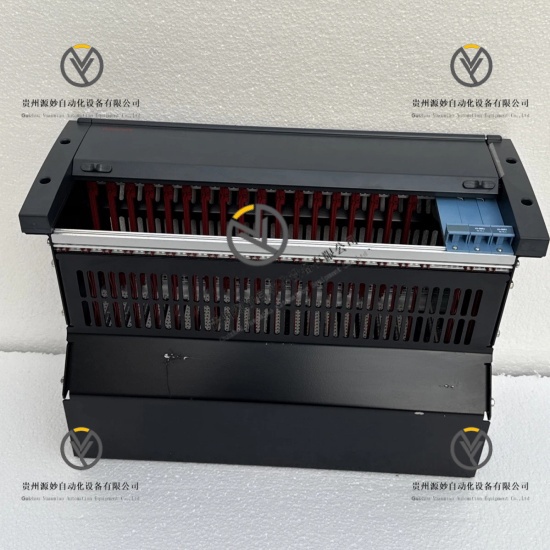

Honeywell IOCHAS-0001R 冗余I/O机架机箱

产品说明

Honeywell IOCHAS-0001R是霍尼韦尔SIS安全仪表系统专用冗余I/O机架机箱，适配FC系列安全I/O模块成套使用。设备为标准19英寸工业机架结构，集成专用背板总线与冗余供电回路，可集中承载多路AI、AO、DI、DO安全模块，支持系统电源与通信双重冗余运行。机箱具备工业级抗干扰、容错运行与故障自愈能力，完全适配流程工业高危工况的连续生产需求，是工业安全控制系统I/O信号集成承载的核心硬件设备。

具体参数

设备类型 安全仪表系统冗余I/O机架机箱

适配系统 Honeywell SIS安全仪表系统、FC系列I/O模块

机架规格 19英寸标准工业机架，1+3+1 HE结构高度

外形尺寸 482.6mm×280mm×222.5mm

整机重量 8.5kg

模块槽位 18路标准I/O模块槽位、2路扩展模块槽位

供电功耗 5V-1回路35mA、5V-2回路35mA

总线类型 专用I/O背板高速总线

适配模块类型 AI、AO、DI、DO全系列安全I/O模块

认证标准 CE、UL、CSA、TUV、FM工业安全认证

冗余配置 支持电源冗余、通信冗余双冗余架构

连接方式 扁平电缆专用连接器集成对接

工作温度范围 -40℃至+70℃

存储温度范围 -45℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

防护等级 IP20

核心功能 安全I/O模块集中承载、系统冗余供电支撑、多路信号总线集成传输、扩展模块适配对接、工业I/O回路规整防护、故障容错自愈运行

产品性能

冗余容错性能，搭载电源与通信双冗余架构，单回路、单模块故障不影响整机机架运行，保障安全系统不间断工作。

多模块适配性能，支持18路常规I/O模块与2路扩展模块同步安装，兼容全品类FC系列安全模拟、数字模块，设备适配覆盖面广。

稳定传输性能，内置专用高速背板总线，多模块同步工作无信号串扰、数据延迟，保障安全信号传输精准稳定。

工业耐受性能，采用工业级材质与封装工艺，抗电磁干扰、抗环境腐蚀，适配工业高温、潮湿、粉尘复杂工况。

安全合规性能，通过多项国际工业安全权威认证，完全满足高危工业场景安全仪表系统运行规范。

运维便捷性能，支持模块即插即用，无需整机停机即可完成单模块拆装更换，大幅简化系统运维流程。

集成规整性能，标准化机架集成设计，可集中规整多路现场信号回路，规避线路杂乱导致的系统故障，提升设备稳定性。

型号解析

IO：功能前缀代码，代表Input/Output输入输出系统硬件

CHA：结构代码，代表Chassis机架机箱结构类型

S：规格代码，代表Safety安全系统专用规格

0001：基础版本代码，代表标准款工业机架基础版本

R：功能标识代码，代表Redundant冗余功能配置
