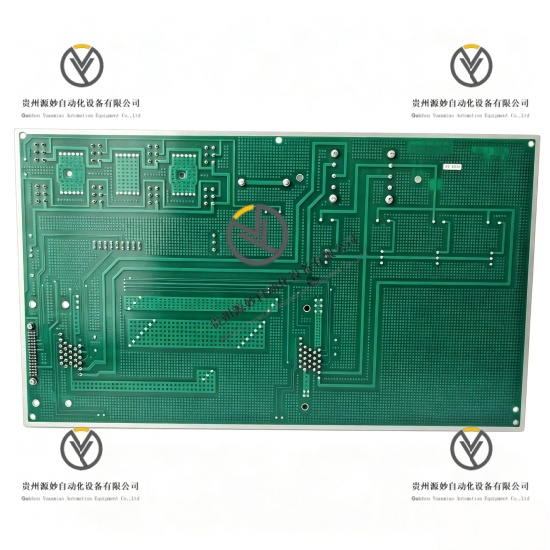

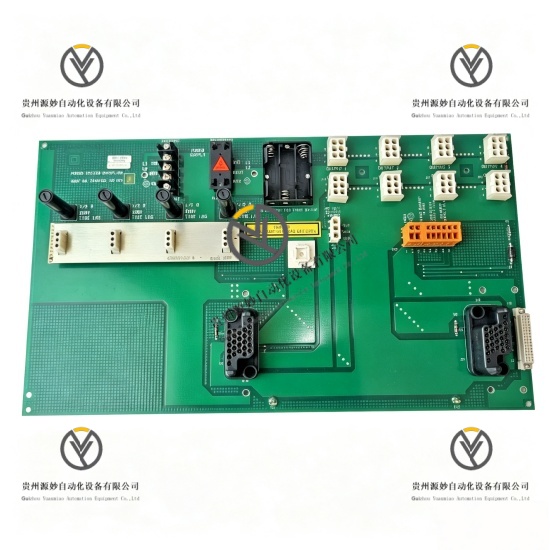

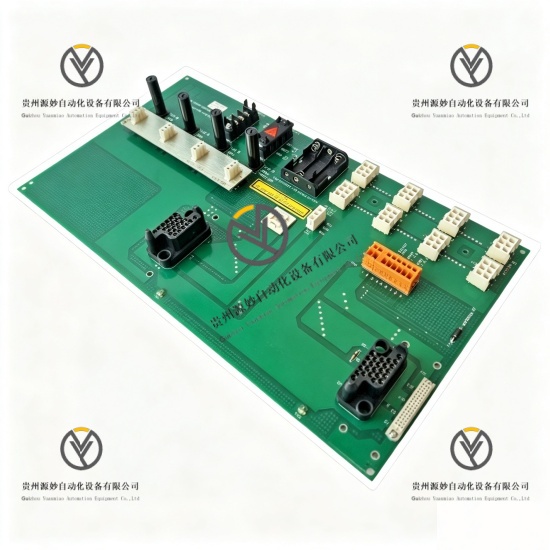

Honeywell 51401166-100 背板通信模块

产品说明

Honeywell 51401166-100是霍尼韦尔TDC3000/TPS系统专用LCN同轴背板通信模块，为系统本地控制网络核心链路传输硬件。模块负责LCN网络同轴信号的转接、匹配与稳定传输，适配TDC3000系统机架内部总线对接，可实现系统控制器、操作站、I/O模块之间的高速数据交互。设备具备精准阻抗匹配、信号整形与抗衰减能力，保障LCN网络长期不间断稳定运行，是DCS系统主干网络链路不可或缺的基础硬件单元。

具体参数

设备类型 LCN同轴背板通信匹配模块

适配系统 Honeywell TDC3000、TPS集散控制系统

总线类型 LCN本地控制网络同轴总线

特性阻抗 75Ω标准同轴阻抗匹配

传输速率 LCN网络标准传输速率

信号处理方式 硬件信号整形、衰减补偿

工作电压 5VDC系统总线供电

安装位置 系统机架背板内置安装

接口类型 专用LCN同轴对接接口

工作温度范围 0℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

防护等级 IP20

核心功能 LCN同轴网络信号转接、网络阻抗匹配、信号衰减补偿、链路信号整形、系统主干网络数据传输、机架内部总线适配对接

产品性能

阻抗匹配性能，精准匹配75Ω标准同轴网络阻抗，杜绝网络信号反射、谐振问题，保障LCN网络链路阻抗一致性。

信号优化性能，内置硬件信号整形与衰减补偿电路，可修正长距离传输信号损耗，维持网络信号完整度与传输精度。

网络稳定性能，消除LCN网络数据丢包、延迟、串扰故障，保障系统多设备同步数据交互的稳定性与实时性。

硬件适配性能，原生适配TDC3000、TPS全系系统机架与LCN总线协议，安装贴合度高，无需额外参数调试。

连续运行性能，工业级硬件电路设计，无易损耗运动部件，支持系统全年24小时不间断连续运行。

环境耐受性能，适配工业控制室常规温湿度工况，抗电磁干扰能力优异，可规避现场杂波对网络信号的干扰影响。

型号解析

51401166：基础物料编码，代表霍尼韦尔TDC3000系统专用LCN同轴背板通信硬件

100：版本规格代码，代表标准版阻抗匹配、常规工业适配基础硬件版本
