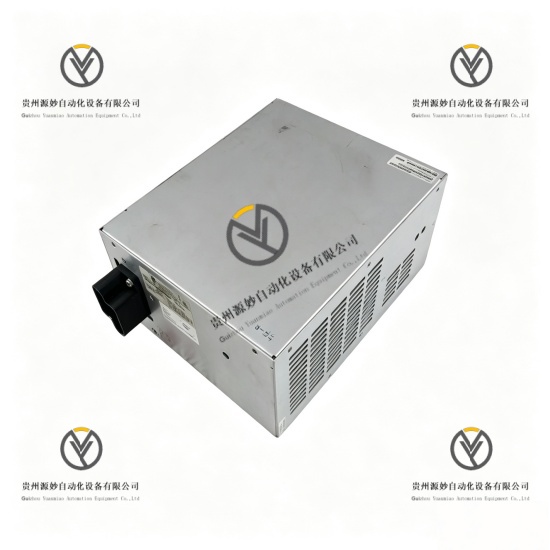

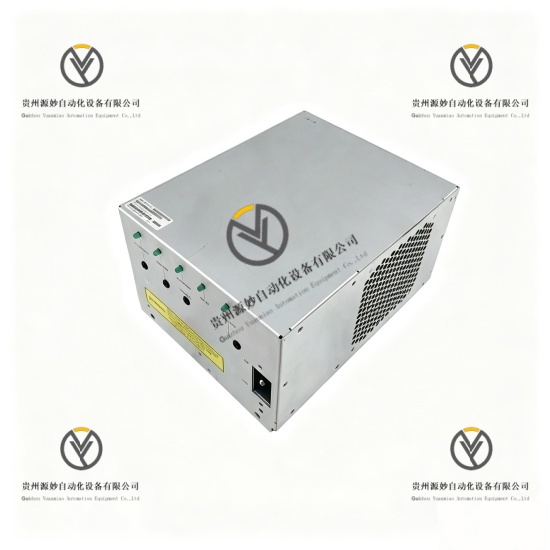

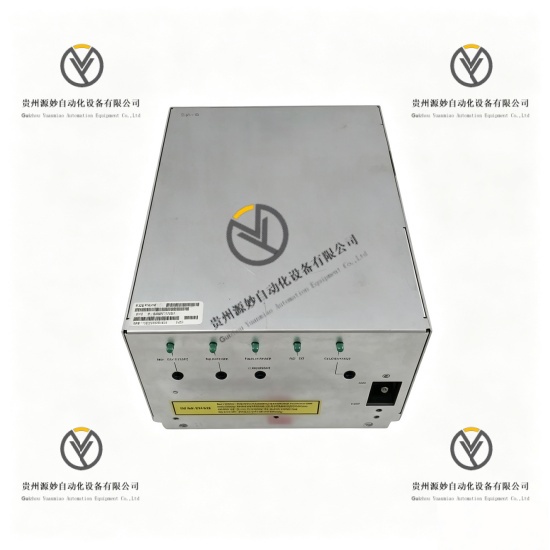

Honeywell 51198947100F 工业电源模块

产品说明

Honeywell 51198947100F是霍尼韦尔Experion PKS HPM高性能过程管理系统专用工业电源模块，属于DCS系统核心供电硬件。模块支持交流市电与48VDC电池双路输入供电，可稳定输出系统标准直流工作电压，内置专属电池充电电路、线路滤波与多重保护机制。设备适配HPM机架全系硬件负载，具备冗余供电适配、故障自保护、温控关断、电磁滤波能力，可保障工业控制系统全年不间断稳定供电，适配流程工业连续生产工况。

具体参数

设备类型 HPM高性能过程系统电源模块

适配系统 Honeywell Experion PKS HPM控制系统

交流输入电压 85VAC至264VAC

输入频率范围 47Hz至63Hz

电池输入电压 48VDC

交流供电输出电压 25.25VDC

电池供电输出电压 24.25VDC

额定输出电流 10A

辅助同步输出 6VAC，35mA

内置功能 48V电池自动充电电路

保护机制 过载保护、短路保护、过热温控关断

滤波性能 内置EMI/RFI电磁干扰滤波回路

结构工艺 整机三防涂覆处理

整机尺寸 88mm×290mm×243mm

整机重量 4.08kg

工作温度范围 0℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%至95%，非冷凝环境

安装方式 标准机架嵌入式安装

核心功能 系统多路稳压供电、市电/电池双路切换供电、电池智能充电、电磁干扰滤波、负载故障防护、过热自主关断保护

产品性能

宽压适配性能，超宽交流输入电压与频率范围，可适配工业电网电压波动与频率偏移工况，供电输入稳定性强。

双路冗余供电性能，支持市电与48V电池无缝切换供电，市电异常时可依托电池持续供电，杜绝系统断电停机故障。

稳压输出性能，输出电压精度恒定，负载动态变化时无电压漂移，为DCS卡件、控制器提供纯净稳定的工作电源。

智能充电性能，内置专用电池充电电路，可对48V备用电池自动均衡充电，保障备用电源时刻处于就绪状态。

多重安全防护性能，集成过载、短路、过热自主关断保护机制，可在负载异常、设备超温时自动切断输出，保护系统硬件安全。

抗干扰滤波性能，搭载EMI/RFI滤波回路，有效滤除工业现场电磁杂波干扰，规避电源干扰导致的系统信号异常与设备误动作。

工业耐久性能，整机三防涂覆工艺，适配工业控制室粉尘、潮湿环境，硬件结构稳定，支持24小时不间断长期连续运行。

型号解析

51198947：基础物料编码，代表霍尼韦尔PKS系统HPM系列专用工业电源模块基础型号

100：版本规格代码，代表标准功率、双路输入、带充电保护的标准版硬件配置

F：工艺版本代码，代表整机三防涂覆、工业强化适配版本
