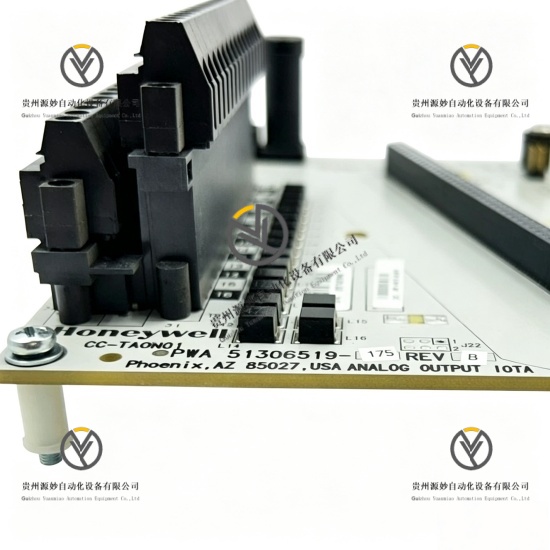

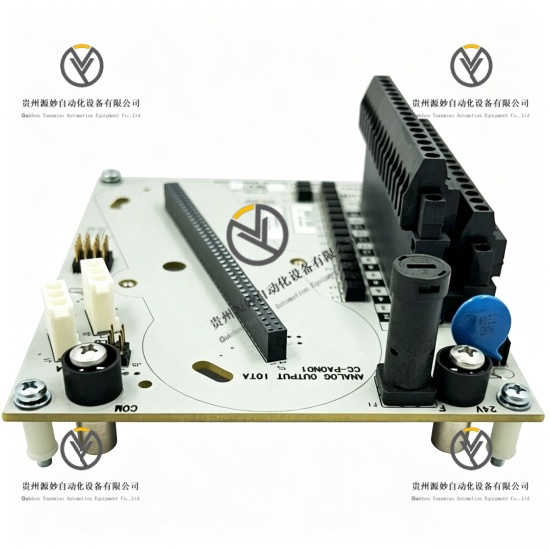

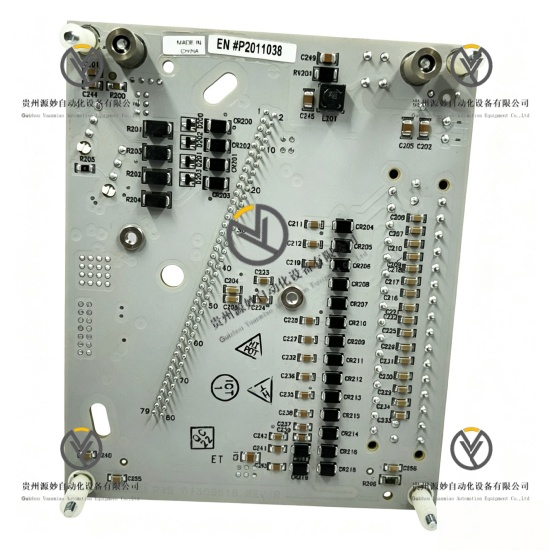

Honeywell CC-TAON01 51306519-175 模拟量输出模块

产品说明

Honeywell CC-TAON01 配套物料51306519-175是Experion C系列DCS系统专用高精度模拟量输出模块，属于工业过程控制标准IO单元。模块支持多路模拟电流信号输出，兼容标准4-20mA工业控制回路，内置HART协议通信功能与通道短路保护机制，可将控制系统数字指令精准转换为现场模拟调控信号，驱动阀门、执行器、变频设备等末端工艺设备。模块具备输出信号校准、故障自检、通道隔离、异常闭锁功能，运行精度高、稳定性强，适配流程工业连续闭环控制工况。

具体参数

设备类型 高精度模拟量输出模块

输出通道数量 16路

输出信号类型 模拟电流信号

标准输出量程 4mA至20mA

扩展输出量程 2.9mA至21.1mA

故障安全输出量程 0mA

输出精度 ±0.1% 满量程

信号分辨率 16bit

信号响应时间 ≤5ms

通信协议 HART、系统背板总线协议

通道隔离电压 250VAC

额定供电电压 24VDC

工作温度范围 -40℃至+85℃

存储温度范围 -45℃至+90℃

工作相对湿度 5%至95%无冷凝

保护功能 通道短路保护、过流保护、故障闭锁

适配系统 Honeywell Experion C系列DCS控制系统

核心功能 数字转模拟信号输出、工业执行器精准调控、HART设备通信、输出信号校准、通道故障自检、工艺闭环控制、系统指令同步输出

产品性能

精准输出性能，搭载16bit高分辨率转换架构，满量程输出精度可达±0.1%，信号响应速度快，可实现工业工艺微精度闭环调控。

信号兼容性能，覆盖标准及扩展工业电流输出区间，支持故障安全归零输出，适配全品类4-20mA制式工业末端执行设备。

智能通信性能，内置标准HART协议，可与智能现场设备双向通信，支持设备参数读取、状态诊断与远程配置。

安全防护性能，单路通道独立短路、过流保护，单通道故障自动闭锁且不影响其他通道正常运行，保障整套控制系统稳定工作。

抗干扰稳定性能，具备通道电气隔离设计，有效屏蔽工业现场电磁干扰，杜绝输出信号漂移、波动与失真问题。

宽温适配性能，可在工业超宽温区间持续稳定运行，极端高低温工况下输出精度无衰减、设备无异常报错。

系统适配性能，原生适配Experion C系列DCS系统，背板总线通信稳定，软硬件匹配度高，支持冗余配置，满足关键工艺冗余控制需求。

型号解析

CC：Honeywell Experion C系列DCS控制系统模块专属前缀代码

T：工业标准IO功能模块分类标识

AO：模拟量输出功能代码，代表模拟信号输出单元

N：功能版本区分代码，代表标准HART输出版本

01：模块硬件定型专属流水编号

51306519：霍尼韦尔原厂专属物料编码段

175：硬件迭代优化量产定型版本号
