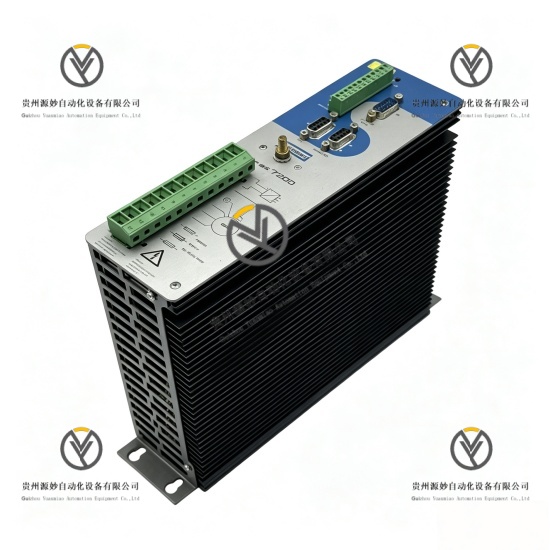

KOLLMORGEN DIGIFAS 7201 伺服放大器

产品说明

KOLLMORGEN DIGIFAS 7201是DIGIFAS7200系列全数字工业伺服放大器，专为6SM系列无刷同步伺服电机配套驱动设计。设备采用全数字化闭环控制架构，具备四象限可逆驱动能力，集成高精度14位模拟指令采样单元与完善的能耗制动回路。产品搭载标准化工业接口与可视化故障LED显示功能，支持宽范围工业电压输入，电流控制精度高、动态响应速度快，适配各类中小型精密自动化设备长期连续稳态运行与高频启停工况，可实现高精度速度与转矩闭环控制。

具体参数

设备类型 全数字伺服放大器

产品系列 DIGIFAS7200工业伺服驱动系列

额定输入电压 三相80V~400V AC

输入电压公差 ±10%

额定输入频率 50Hz~60Hz

额定S1运行负载容量 0.9kVA

中间回路额定电压 560V DC

额定持续输出电流 1.5Arms

峰值输出电流 3.0Arms

峰值电流持续时长 5s

输出级时钟频率 8.33kHz

模拟指令分辨率 14bit

最小适配电机电感 25mH

制动电路开启阈值 720V

制动电路关闭阈值 680V

额定工况功耗 33W

待机功耗 15W

辅助供电电压 18V~36V DC

控制信号接口 模拟量接口、Resolver接口、SSI接口、脉冲接口

散热方式 自然对流散热

防护等级 IP20

整机重量 2.1kg

整机尺寸 275mm×71mm×235mm

工作温度范围 0℃至+45℃（额定工况）

降容工作温度 45℃至+55℃

运行相对湿度 5%~85%，非冷凝环境

内置防护 过压保护、欠压保护、过流保护、过热保护、I²t电流监控保护

产品性能

高精度控制性能，搭载14位高分辨率模拟指令采样，电流环调控精度高，电机转速与转矩输出线性度优异。

四象限驱动性能，支持双向可逆运转与再生制动，可高效回收制动能量，适配设备往复运动工况。

稳定动态响应性能，标准化电流环带宽配置，启停响应迅速，低速运行无抖动，运动平顺性佳。

宽压适配性能，支持三相80V~400V宽范围交流输入，适配各类工业供电环境。

智能监测防护性能，集成I²t电流阈值监控与多维度电气防护，搭配LED故障可视化显示，运维便捷。

长效稳定运行性能，自然对流散热架构，额定工况下无性能衰减，适配24小时不间断工业运行场景。

多接口兼容性能，集成 resolver、SSI、脉冲等多类反馈接口，适配主流伺服电机闭环控制需求。

型号解析

DIGIFAS：系列名称，代表科尔摩根全数字高速伺服驱动系列

72：产品大类代码，代表7200系列数字化伺服放大器硬件平台

01：功率电流规格代码，代表1.5A额定输出电流、0.9kVA负载容量基础功率等级机型
