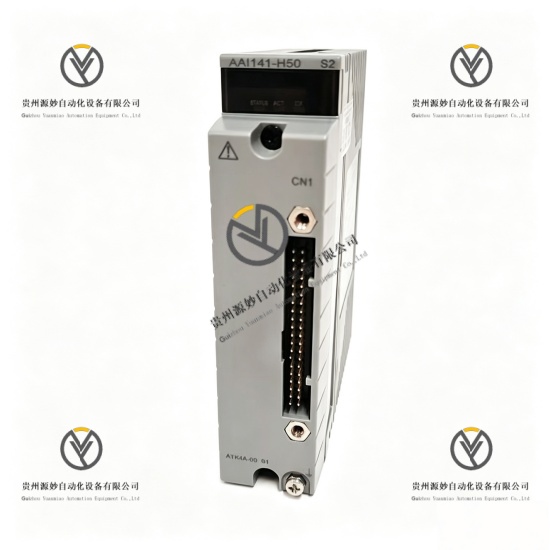

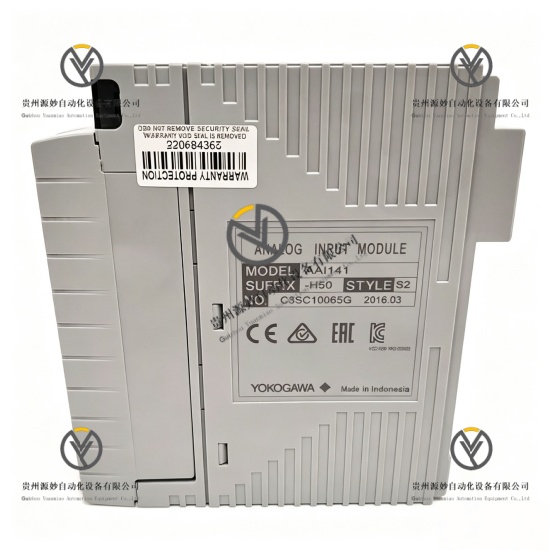

YOKOGAWA AAI141-H50 S2 模拟输入模块

产品说明

YOKOGAWA AAI141-H50 S2是CENTUM VP系统配套FIO系列16通道模拟输入模块，专为流程工业DCS控制系统信号采集设计。模块支持标准4-20mA电流与1-5V电压模拟信号采集，原生兼容HART通讯协议，可实现智能仪表远程参数读取与故障诊断。设备采用非隔离通道设计，适配二线制、四线制变送器接入，具备高精度信号转换、抗干扰采集能力，硬件结构紧凑，支持机架式密集安装，可长期稳定应用于化工、电力等行业工业现场模拟信号不间断采集工作。

具体参数

设备类型 FIO系列模拟输入模块

适配系统 CENTUM VP DCS控制系统

通道数量 16通道

通道隔离方式 非隔离

输入信号类型 4-20mA DC电流信号、1-5V DC电压信号

最大输入电流 25mA DC

最大输入电压 ±7.5V DC

输入电阻 400Ω~1000Ω

通讯协议 HART协议

变送器供电电压 14.8V~26.4V DC

工作功耗 5V/310mA、24V/450mA

适配设备 二线制变送器、四线制变送器

安装方式 DCS机架卡槽安装

整机重量 0.2kg

工作温度范围 0℃至+50℃

存储温度范围 -20℃至+70℃

运行相对湿度 5%~95%，非冷凝环境

采集精度 工业级高精度信号转换

维护特性 支持在线热插拔、不停机更换维护

产品性能

多路采集性能，集成16路独立模拟输入通道，可同时采集多路现场模拟信号，采集效率高。

高精度转换性能，具备精准模拟信号模数转换能力，信号采集误差小，数据还原度高。

智能通讯性能，原生搭载HART通讯协议，可对接智能变送器，实现远程参数读取、设备诊断与状态监测。

通用适配性能，兼容标准电流、电压模拟信号，适配二线制与四线制各类工业变送器设备。

便捷运维性能，支持在线热插拔维护，模块更换无需系统停机，保障生产连续性。

抗干扰稳定性能，工业级信号处理架构，可抵御现场电磁干扰，复杂工况下采集数据稳定可靠。

密集安装性能，紧凑型轻量化结构设计，适配DCS机架密集排布安装，节省机柜安装空间。

型号解析

AAI：模块系列代码，代表横河FIO系列模拟输入模块

141：规格代码，代表16通道标准型模拟输入硬件规格

H：协议配置代码，代表支持HART通讯协议

50：硬件配置代码，代表标准供电、非隔离通道、通用工业适配配置

S2：固件版本代码，代表S2标准迭代版本，优化通讯稳定性与采集精度
