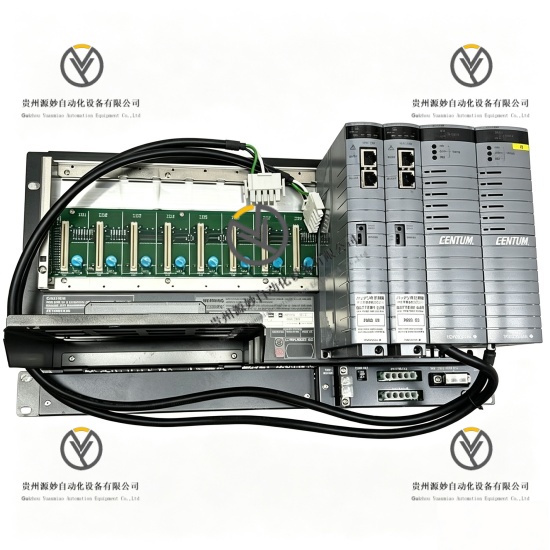

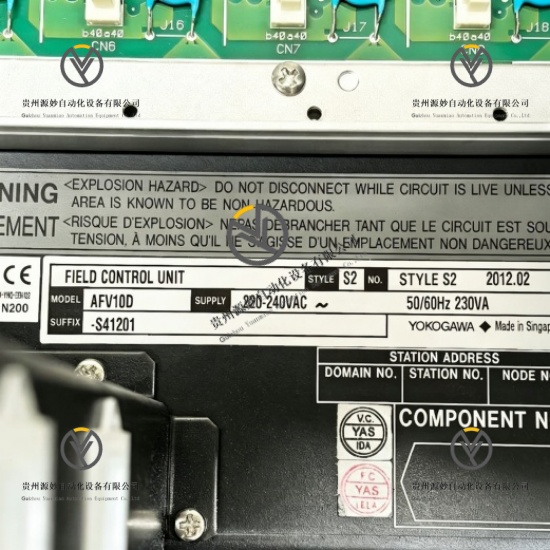

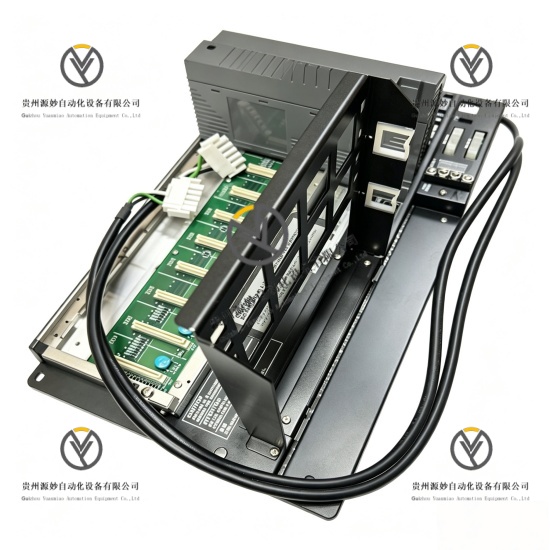

YOKOGAWA AFV10D-S41201 冗余现场控制单元

产品说明

YOKOGAWA AFV10D-S41201是CENTUM VP系统专用紧凑型双工冗余现场控制单元，属于FIO架构适配型核心控制设备。设备搭载冗余处理器、冗余电源与冗余Vnet/IP网络架构，支持无扰动主备切换，适配中小型流程工业DCS系统的连续控制、逻辑控制与数据采集运算任务。产品采用标准机架安装结构，内置硬件自诊断与故障锁定功能，抗干扰能力符合工业G3标准，可长期稳定运行于化工、电力等各类工业现场不间断生产工况。

具体参数

设备类型 紧凑型双工冗余现场控制单元（FCU）

适配系统 CENTUM VP DCS控制系统

总线架构 FIO现场I/O总线架构

通讯网络 Vnet/IP双冗余工业以太网

供电规格 220-240V AC 50/60Hz

冗余配置 处理器冗余、电源冗余、网络冗余

运行模式 连续冗余运行、故障自动切换

安装方式 19英寸标准机架安装

工作温度范围 0℃至+50℃

存储温度范围 -20℃至+70℃

运行相对湿度 10%~90%，非冷凝环境

环境等级 ISA G3工业抗干扰等级

核心功能 连续过程控制、顺序逻辑控制、批量数据运算、I/O总线调度

诊断功能 全硬件自诊断、运行状态监测、故障代码报警锁定

产品性能

全冗余容错性能，三重冗余硬件架构，单点硬件故障不会中断系统运行，实现无扰动主备切换。

稳定运算性能，专用工业控制处理器，可高效执行流程工业复杂控制算法与逻辑运算任务。

高可靠通讯性能，双冗余Vnet/IP网络链路，杜绝网络单点故障，保障系统数据实时交互。

工业适配性能，符合ISA G3抗干扰标准，温湿度适配范围广，适配复杂工业现场环境。

智能运维性能，内置完整故障诊断机制，可精准定位故障点位，降低设备运维难度。

连续运行性能，工业级硬件配置，支持全年24小时不间断稳态运行，无性能衰减。

系统拓展性能，完全适配全系FIO系列I/O模块，可灵活拓展I/O点位，适配中小型DCS系统搭建。

型号解析

AFV：产品系列代码，代表CENTUM VP系列现场控制单元

10：硬件规格代码，代表紧凑型轻量化FCU硬件平台

D：结构配置代码，代表双工冗余运行架构

S：机型规格代码，代表标准基础机型配置

4：冗余配置代码，代表双网络、双电源完整冗余组合配置

1：版本固定代码，为该系列标准固定编码

2：供电规格代码，代表220-240V AC交流供电制式

0：功能配置代码，代表无特殊防爆、无定制拓展功能的基础配置

1：出厂版本代码，代表标准出厂硬件与固件版本
