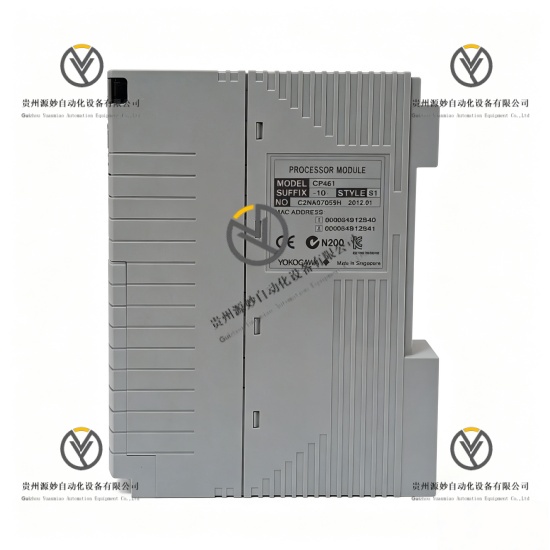

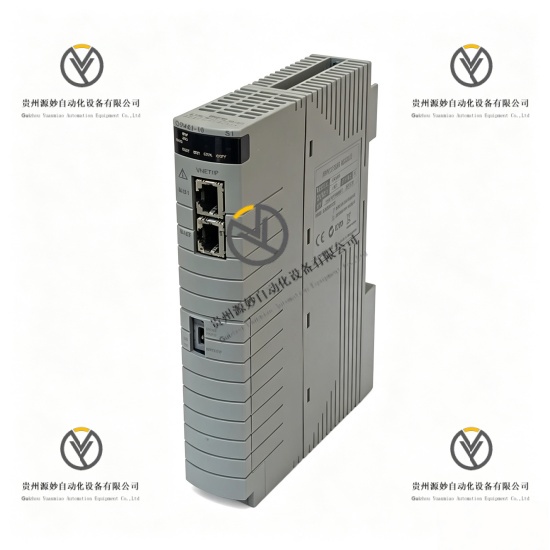

YOKOGAWA CP461-10 S1 处理器模块

产品说明

YOKOGAWA CP461-10 S1是CENTUM VP DCS控制系统专用高性能处理器模块，适配AFV系列现场控制单元配套使用。模块搭载工业级高速处理核心，集成大容量板载存储单元，支持系统逻辑运算、过程控制、数据采集与总线通讯调度工作。设备具备双模块冗余运行能力，支持在线热插拔维护，内置全套硬件自诊断与故障报警机制，符合ISA G3工业环境标准，可长期稳定承担流程工业DCS系统核心运算控制任务，适配各类严苛工业连续运行工况。

具体参数

设备类型 DCS系统核心处理器模块

适配系统 CENTUM VP集散控制系统

适配设备 AFV30、AFV40、A2FV50、A2FV70系列现场控制单元

运行架构 工业级专用处理架构

运行模式 单模块独立运行、双模块冗余运行

通讯配置 冗余系统总线通讯接口

维护特性 支持在线热插拔、不停机更换维护

环境等级 ISA G3工业环境适配标准

工作温度范围 0℃至+50℃

扩展工作温度范围 -40℃至+50℃

存储温度范围 -40℃至+70℃

运行相对湿度 5%~95%，非冷凝环境

整机尺寸 32.8mm×149mm×199.5mm

整机重量 0.7kg

安装方式 机架卡槽嵌入式安装

核心功能 连续过程控制运算、顺序逻辑控制、批量数据处理、系统通讯调度

诊断功能 硬件全维度自诊断、运行状态实时监测、故障代码精准提示

产品性能

高速运算性能，搭载专用工业处理核心，可高效完成复杂流程控制算法与批量逻辑运算任务。

冗余容错性能，支持双模块冗余配置，故障状态下实现无扰动主备切换，保障系统不间断运行。

便捷运维性能，具备在线热插拔功能，模块更换无需系统停机，有效降低生产运维损耗。

稳定通讯性能，搭载冗余总线通讯接口，数据传输链路稳定，实现系统多单元高速同步数据交互。

强环境适配性能，符合ISA G3工业抗干扰标准，宽温运行区间，适配粉尘、电磁干扰复杂工业现场。

智能自检性能，内置完整硬件诊断机制，实时监测模块运行状态，精准定位软硬件故障。

长效稳定性能，工业级硬件用料与精密装配工艺，满负荷长期运行无性能衰减。

型号解析

CP：模块类型代码，代表DCS系统核心处理器卡件

461：硬件规格代码，代表CENTUM VP系列中高端高性能处理器硬件版本

10：配置属性代码，1代表标准工业环境适配等级，0代表无防爆基础标准配置

S1：固件版本代码，代表S1标准迭代固件版本，系统兼容性与运行稳定性优异
