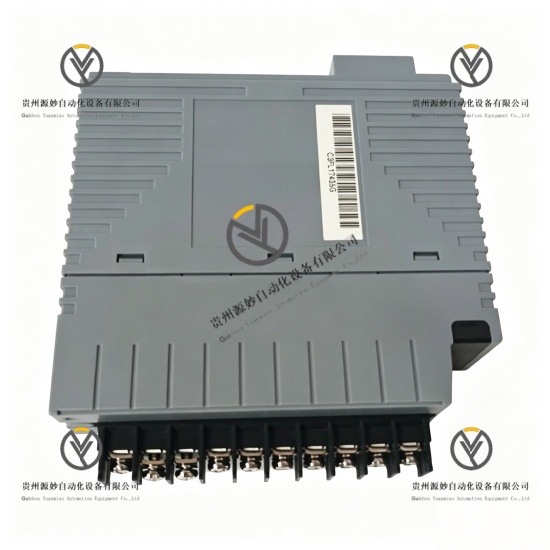

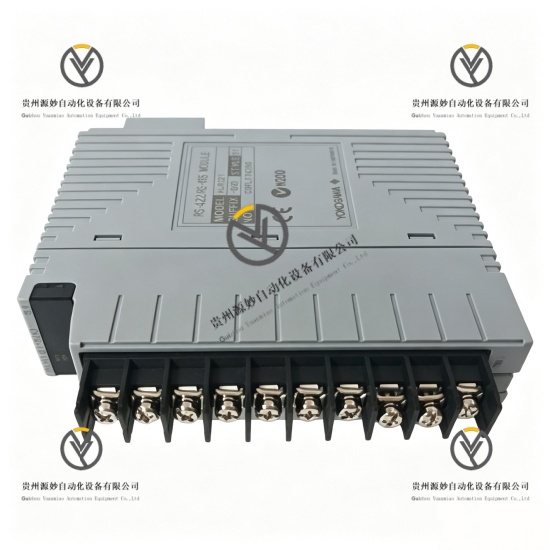

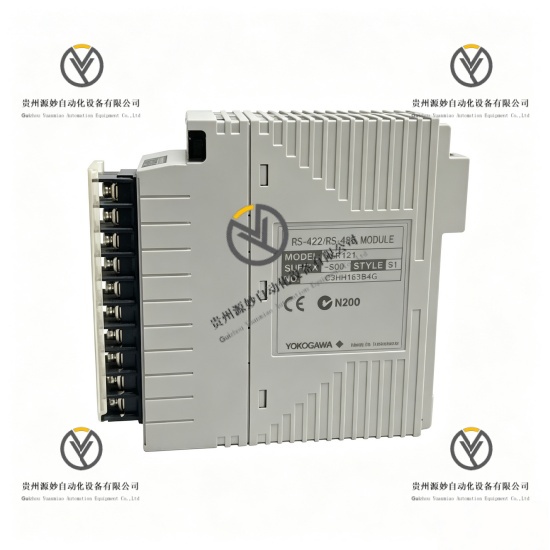

YOKOGAWA ALR121-S00 S1 串行通讯模块

产品说明

YOKOGAWA ALR121-S00 S1是ProSafe-RS及CENTUM VP系统专用双通道串行通讯模块，适配工业安全控制系统与集散控制系统组网应用。模块基于RS-422/RS-485通讯架构，支持Modbus RTU通讯协议与子系统通讯功能，可实现DCS、SCS系统与第三方PLC、仪表子系统的数据交互与信号传输。设备支持点对点与多点通讯模式，兼容长距离工业传输工况，内置标准工业环境适配机制与通讯自检功能，可长期稳定应用于流程工业自动化控制系统通讯组网场景。

具体参数

设备类型 工业双通道串行通讯模块

适配系统 ProSafe-RS安全控制系统、CENTUM VP集散控制系统

通讯接口 RS-422/RS-485通用接口，2通道

通讯模式 半双工通讯、起止同步传输

传输协议 Modbus RTU协议、子系统专属通讯协议

传输速率 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps

最大传输距离 1200m

传输编码 二进制编码

字符长度 8位固定字符长度

停止位 1位、2位可选

校验方式 无校验、偶校验、奇校验

单端口最大挂载站点 30个

单模块最大通讯定义数 128组

工作电流 0.5A

整机重量 0.34kg

工作温度范围 0℃至+50℃

存储温度范围 -20℃至+70℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 DCS机架卡槽嵌入式安装

拓展功能 支持ProSafe-SLS通讯、双模块冗余通讯

产品性能

多模式通讯性能，兼容RS-422点对点、RS-485多点组网模式，适配不同工业设备组网需求。

长距传输性能，支持1200米超长距离工业通讯传输，满足大型厂区跨区域组网工况。

协议兼容性能，原生支持Modbus RTU标准协议，可无缝对接各类第三方工业自动化设备。

冗余容错性能，支持双模块冗余通讯配置，故障状态下自动切换，保障通讯链路不间断运行。

大容量通讯性能，单模块支持128组通讯定义，单端口可挂载30个站点，组网拓展能力强。

稳定传输性能，工业级半双工传输架构，传输延迟固定1ms，数据收发精准无错乱。

环境适配性能，适配标准工业温湿度工况，抗电磁干扰，适配复杂工业现场通讯环境。

型号解析

ALR：模块系列代码，代表横河工业串行通讯模块系列

121：硬件规格代码，代表双通道RS-422/RS-485工业通讯硬件规格

S：机型代码，代表标准通用型硬件机型

00：配置代码，代表无防爆配置、基础标准功能版本

S1：固件版本代码，代表S1标准迭代固件版本，优化通讯稳定性与协议适配性
