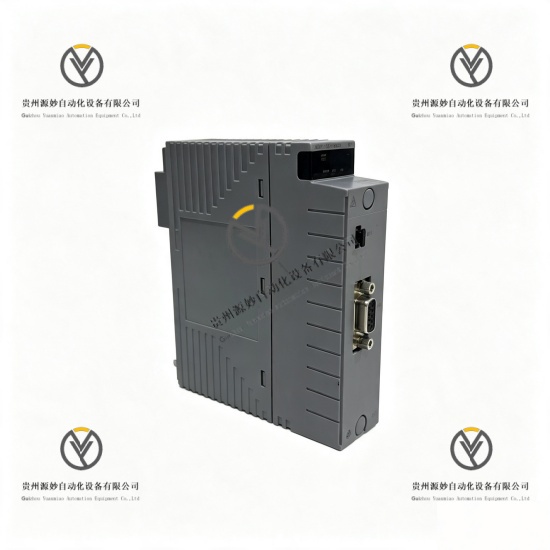

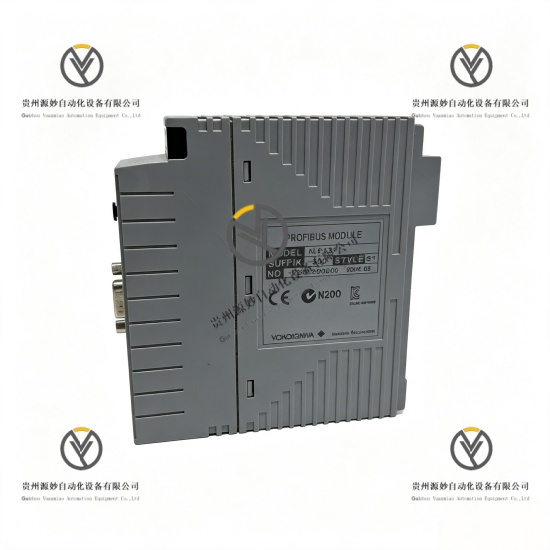

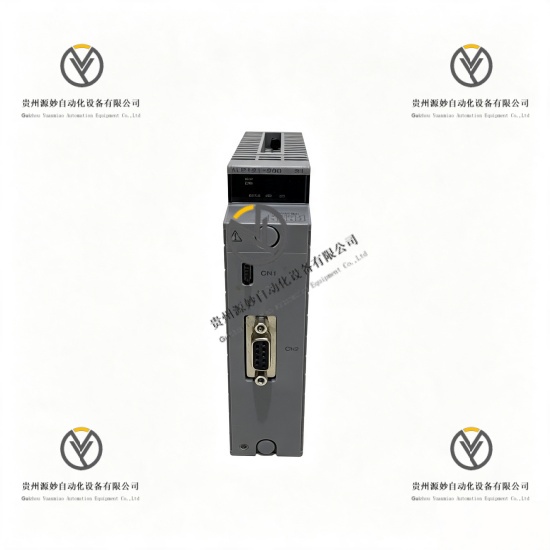

YOKOGAWA ALP121-S00 主站通讯模块

产品说明

YOKOGAWA ALP121-S00是CENTUM VP DCS系统FIO/N-IO系列专用PROFIBUS-DP主站通讯模块，可安装于现场控制单元、ESB总线节点单元及光学ESB总线节点单元。模块遵循标准PROFIBUS-DP通讯协议，搭载RS-485通讯接口，可实现DCS系统与PROFIBUS-DP从站设备的数据交互，适配远程I/O、PLC、PA耦合器及现场智能仪表等设备对接。设备支持单模块独立运行与双模块冗余运行模式，内置系统与现场电气隔离结构，兼容PROFIBUS DP-V1协议标准，可长期稳定执行工业总线通讯任务，保障流程工业控制系统总线通讯的连续性与可靠性。

具体参数

设备类型 PROFIBUS-DP主站通讯模块

适配系统 CENTUM VP集散控制系统

适配设备 AFV30系列、AFV40系列现场控制单元，ANB10/ANB11总线节点单元

通讯协议 PROFIBUS-DP、DP-V1

通讯接口 D-Sub 9针母口

通讯方式 EIA-RS-485

传输速率 9600bps至12Mbps

最大传输距离 1200m（9600bps速率下）

通讯端口数量 1路

单模块I/O数据容量 1000字

单模块通讯定义数量 200组

无中继最大从站数量 31个

带中继最大从站数量 123个

最大工作电流 0.7A

整机重量 0.3kg

工作温度范围 0℃至+50℃

拓展工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

隔离规格 系统侧与现场侧电气隔离

运行模式 单模块独立运行、双模块冗余容错运行

产品性能

协议适配性能，完全兼容PROFIBUS-DP及DP-V1协议，适配全品类标准PROFIBUS现场从站设备通讯对接。

高速传输性能，支持9600bps至12Mbps宽范围传输速率，满足工业高低速总线数据交互需求。

长距通讯性能，低速工况下支持1200米远距离通讯，适配大型厂区跨区域设备组网场景。

冗余容错性能，支持双模块冗余配置，主模块故障可自动无缝切换至备用模块，通讯全程不中断。

电气隔离性能，实现系统侧与现场侧电气完全隔离，杜绝现场干扰、电压波动损坏系统硬件。

大容量通讯性能，单模块支持1000字数据容量与200组通讯定义，可管控大批量现场总线设备。

工业稳定性能，符合ISA G3工业环境标准，耐受复杂温湿度与电磁工况，支持全年24小时不间断运行。

型号解析

ALP：模块系列代码，代表PROFIBUS-DP总线通讯模块系列

121：硬件规格代码，代表FIO/N-IO架构专用DP主站通讯硬件规格

S：类型代码，代表标准工业通用型模块

0：基础配置代码，代表标准版基础硬件配置

0：版本代码，代表无特殊拓展功能的基础固件版本
