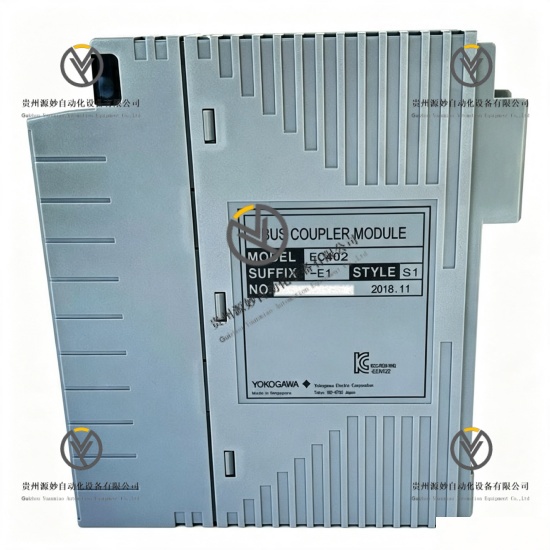

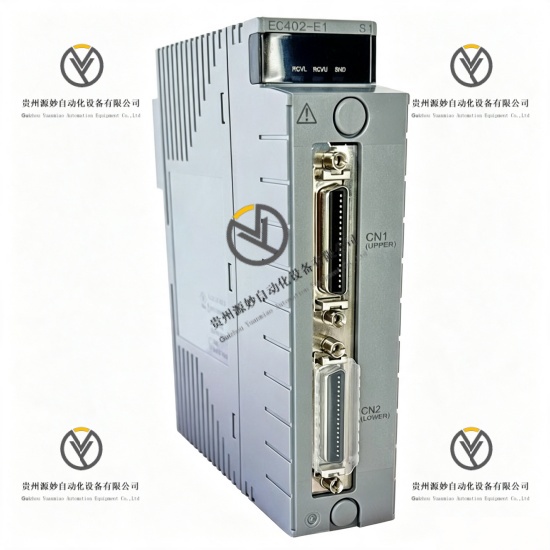

YOKOGAWA EC402-E1 S1 总线耦合器模块

产品说明

YOKOGAWA EC402-E1 S1是CENTUM VP DCS系统专用ESB总线耦合器模块，适配AFV30、AFV40系列现场控制单元。模块为双端口总线耦合架构，承担ESB总线层级拓展、节点分配与数据中继传输功能，可实现上下层级总线节点的稳定组网对接。设备支持高速总线数据转发，内置硬件链路诊断与故障隔离机制，可有效规避单节点故障扩散问题，适配工业控制机柜内部总线扩容与分层组网场景，保障DCS系统总线通讯的层级稳定性与数据传输连续性。

具体参数

设备类型 ESB总线耦合器模块

适配系统 CENTUM VP集散控制系统

适配设备 AFV30系列、AFV40系列现场控制单元

总线传输速率 128Mbps

端口数量 2路ESB总线端口

上层总线最大接入节点 9个

下层总线最大接入节点 9个

整机最大接入节点 13个

单端总线最大传输距离 10m

整机总线最大传输距离 20m

工作电压 24V DC

工作温度范围 0℃至+50℃

拓展工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

环境适配等级 ISA G3工业环境标准

安装方式 标准DCS机架嵌入式安装

核心功能 ESB总线层级拓展、总线节点分配、高速数据中继、链路故障隔离、总线状态诊断

产品性能

高速传输性能，支持128Mbps总线传输速率，实现DCS系统I/O数据高速中继转发，数据传输延迟低、吞吐量大。

层级拓展性能，双端口总线耦合架构，支持ESB总线分层组网，有效拓展系统总线接入节点数量与组网规模。

故障隔离性能，内置硬件故障隔离机制，单一路总线节点故障可独立截断，杜绝故障扩散影响整体总线运行。

稳定组网性能，精准匹配CENTUM VP系统总线协议，总线握手稳定，长期运行无断连、丢包问题。

智能诊断性能，实时监测总线链路状态、节点接入状态与数据传输工况，精准上报总线异常信息。

工业适配性能，符合ISA G3工业环境标准，耐受复杂温湿度与电磁工况，抗干扰能力优异。

长效运行性能，工业级电路架构与元器件配置，支持全年24小时不间断稳态运行。

型号解析

EC：模块系列代码，代表横河ESB总线耦合器模块系列

402：硬件规格代码，代表适配AFV30/AFV40控制单元的双端口总线耦合硬件规格

E：总线拓展代码，代表增强型总线拓展与故障隔离功能配置

1：硬件配置代码，代表标准电气参数与端口配置版本

S1：固件迭代代码，代表S1标准优化版本，提升总线稳定性与故障响应精度
