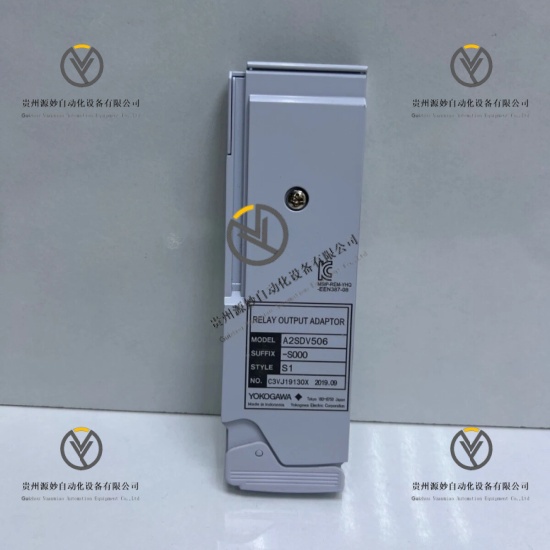

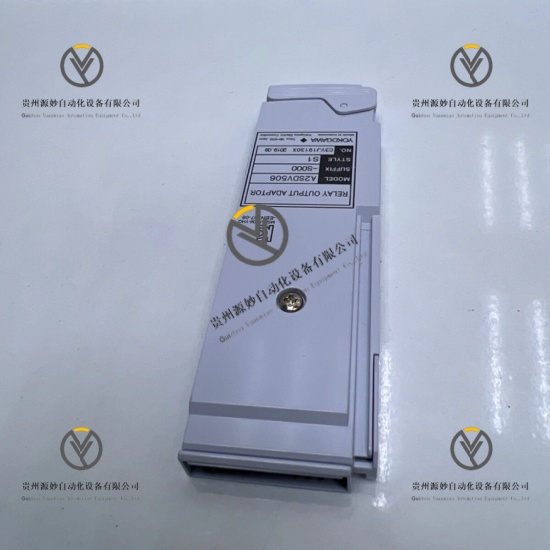

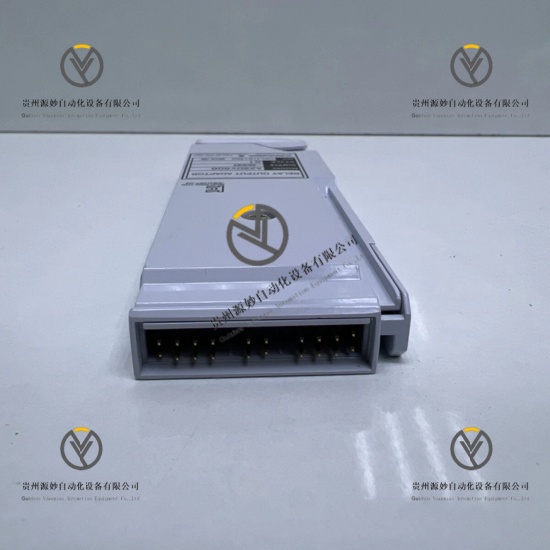

YOKOGAWA A2SDV506-S000 S1 数字输出适配模块

产品说明

YOKOGAWA A2SDV506-S000 S1是CENTUM VP N-IO系列专用数字输出适配模块，属于系统轻量化I/O适配单元。模块配套N-IO端子基座使用，负责集散控制系统开关量控制信号的隔离输出与电平转换，可精准输出工业标准数字开关信号，驱动现场继电器、电磁阀、指示灯等执行设备。模块搭载通道独立隔离电路，内置过载与短路保护机制，适配流程工业自动化开关控制场景，硬件兼容性强，可长期稳定适配DCS系统不间断运行工况，保障现场开关控制回路的精准执行与运行安全。

具体参数

设备类型 N-IO系列数字输出适配模块

适配系统 CENTUM VP集散控制系统

适配基座 A2BN系列N-IO标准端子基座

输出通道数量 6通道

输出信号类型 数字开关量输出

额定输出电压 24V DC

单通道输出电流 20mA

通道隔离方式 单通道电气独立隔离

保护机制 单通道过载保护、短路保护

信号更新周期 150ms

工作温度范围 0℃至+55℃

拓展工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

环境适配等级 ISA G3工业环境标准

整机重量 ≤0.10kg

安装方式 N-IO基座嵌入式卡扣安装

核心功能 数字开关信号隔离输出、电平转换、现场设备驱动、通道故障防护

产品性能

多路输出性能，集成6路独立数字输出通道，可同步驱动多路现场开关执行设备，满足多点位控制需求。

隔离防护性能，单通道独立电气隔离结构，彻底阻断通道间信号串扰，规避工况干扰引发的误动作。

故障容错性能，单通道配备独立过载与短路保护，单通道故障不影响其余通道正常工作。

精准输出性能，固定150ms标准信号更新周期，输出信号时序稳定、精度一致，适配工业闭环控制逻辑。

轻量化适配性能，超轻机身设计，适配N-IO紧凑型基座安装，节省机柜安装空间。

工业耐受性能，符合ISA G3工业防护标准，耐受工业温湿度波动与轻微粉尘腐蚀环境。

长效稳定性能，工业级芯片与电路架构，支持全年24小时不间断连续稳态运行。

型号解析

A2S：系列前缀代码，代表横河新一代N-IO系列智能I/O适配模块

DV：功能类型代码，代表数字输出DO适配功能模块

506：硬件规格代码，代表6通道标准数字输出硬件配置

S：工艺版本标识，代表标准工业工艺版本

000：配置代码，代表无定制拓展功能的基础标准版配置

S1：固件迭代代码，代表S1优化版本，提升通道输出稳定性与故障响应速度
