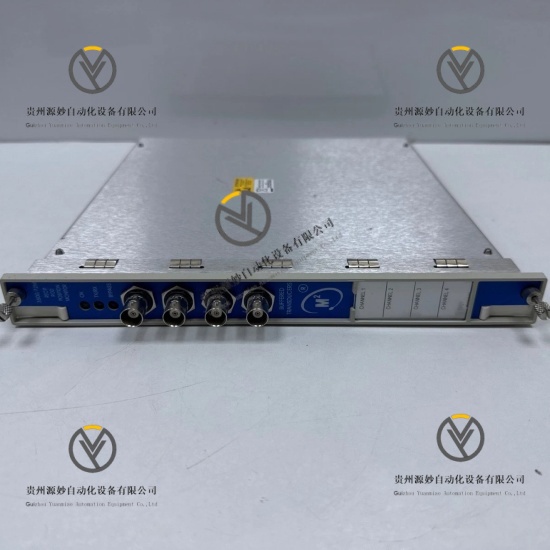

Bently Nevada 3500/72M-01-00 176449-08 140471-01为美国Bently Nevada（本特利内华达）公司旗下工业级活塞杆位置监测模块及配套组件，同属Bently Nevada3500系列核心产品，是工业资产保护与状态监测系统的核心监测组件及原厂备件。三款产品协同工作，适配Bently Nevada 3500框架系统、电涡流传感器及各类往复式压缩机、燃气轮机等关键工业设备，核心功能是接收1至4个电涡流传感器信号，对信号进行处理后生成动态和静态位置测量参数，与用户可编程的报警设置点进行比较，实现对往复式压缩机的机械保护，同时为运行人员和维护人员提供重要的机器运行信息。三款产品均采用标准化模块化设计，工业级加固封装，材质为高质量工业阻燃板材，符合EN50081-2、EN55011等相关认证标准，集成LED状态指示、故障报警及信号缓冲输出功能，抗电磁干扰能力强，可在多粉尘、高干扰、宽温等严苛工业环境中长期稳定运行，广泛应用于各类重工业设备状态监测场景，是Bently Nevada工业资产保护与状态监测解决方案中的核心组成部分。
品牌 Bently Nevada（本特利内华达，美国）
产品系列 Bently Nevada3500系列
产品类型 工业级活塞杆位置监测模块、监测组件、工业控制原厂备件
型号 Bently Nevada3500/72M-01-00、Bently Nevada176449-08、Bently Nevada140471-01
原产国 美国（均为Bently Nevada原厂生产）
适配设备 Bently Nevada 3500框架系统、电涡流传感器、往复式压缩机、燃气轮机、工业控制主机、状态监测系统
输入信号 1至4个电涡流传感器信号
输入阻抗 10kΩ
额定灵敏度 活塞杆位置、活塞杆下落、超压缩机测量：3.94mV/µm（100mV/mil）或7.87mV/µm（200mV/mil）
额定功耗 3500/72M-01-00：7.7W
传感器电源 -24VDC
输出类型 缓冲传感器输出，每个通道对应一个同轴接头（带短路保护）
输出阻抗 550Ω
测量功能 活塞杆位置测量、活塞杆下落测量、超压缩机测量（通道成对编程，最多可完成2种功能）
频率响应 1X和2X矢量及非1X参数：机器转速60cpm至2000cpm之间有效
峰峰值滤波 1Hz至600Hz
间隙滤波 0.09Hz时为-3dB
非1X滤波 常数Q带阻滤波，60cpm至15.8倍转速频率范围内，阻带内最小频率为34.9dB
1X/2X矢量滤波 常数Q滤波，阻带内最小阻频为57.7dB
测量精度 位移值、间隙、瞬时探头间隙、1X/2X幅值：典型值在满量程的±0.33%之内，最大±1.0%；非1X幅值：典型值在满量程的±3.0%；位置曲柄角、活塞杆位置角：典型值在±1°之内，最大±3°
报警功能 可对每一测量值设置警告报警点，任意两个测量值设置危险报警点，报警精度在要求报警值的0.13%之内
报警延迟 警告：1至60秒，间隔1秒；危险：1至60秒，间隔为1秒或0.1秒（额定）
状态指示 OK LED（正常运行）、TX/RX LED（通讯状态）、Bypass LED（旁路模式）
保护类型 电磁干扰防护、短路保护、通道失败保护
工作温度范围 与I/O模块一起使用时：-30℃至+65℃；与位移/速度加速度内部安全栅I/O模块（内部端子）使用时：0℃至+65℃
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝
电磁兼容性 放射：EN 55011,A级；传导：EN 55011,A级；静电释放：EN 61000-4-2,标准B等（符合EN50081-2、EN50082-2）
物理尺寸 3500/72M-01-00：标准3500系列模块尺寸，适配3500框架安装
安装方式 3500框架机架安装
特殊功能 信号处理、动态/静态位置测量、可编程报警、LED状态指示、信号缓冲输出、通道成对编程
产品材质 高质量工业阻燃板材
三款产品均为Bently Nevada原厂备件，协同适配Bently Nevada 3500框架系统及各类往复式压缩机、燃气轮机等关键设备，供电稳定，安装维护便捷，可快速实现活塞杆位置、下落及超压缩机状态的精准监测，替换便捷，能快速恢复系统监测功能，保障工业设备安全连续运行。
搭载专用信号处理芯片，可稳定接收1至4个电涡流传感器信号，测量精度高，灵敏度可根据活塞杆材料灵活组态，能精准处理动态和静态位置参数，生成峰峰值位移、间隙、1X/2X幅值等关键数据，满足工业设备状态监测的高精度需求。
支持3500框架组态软件编程，通道可成对组态，最多可实现两种监测功能，集成完善的报警机制，报警点可灵活设置，报警延迟可精准编程，能及时反馈设备异常，为设备保护提供可靠支撑，避免设备损坏。
采用工业级阻燃板材加固封装，抗电磁干扰能力强，符合多项国际电磁兼容性标准，宽温环境适应性强，可在-30℃至+65℃工业环境中长期稳定运行，适配多粉尘、高干扰的严苛重工业场景，关键部件经过严格筛选，使用寿命长。
具备完善的LED状态指示、故障诊断及信号缓冲输出功能，可实时反馈模块运行状态、通讯状态及旁路模式，便于运维人员快速定位问题、排查故障，模块化设计便于系统扩展与维护，无需大幅改动现有监测系统即可完成扩容，适配不同规模工业设备监测场景需求。
