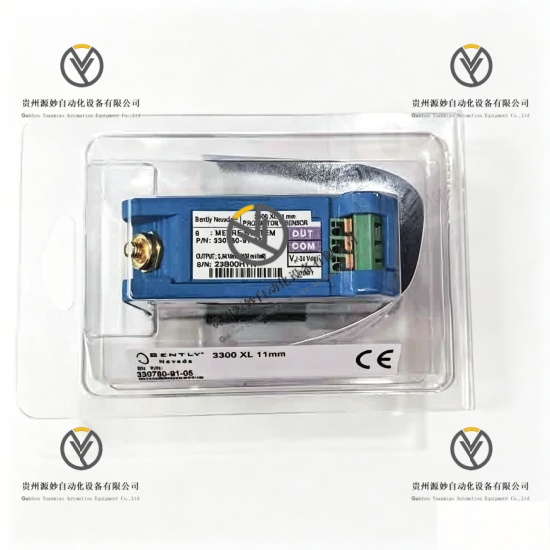

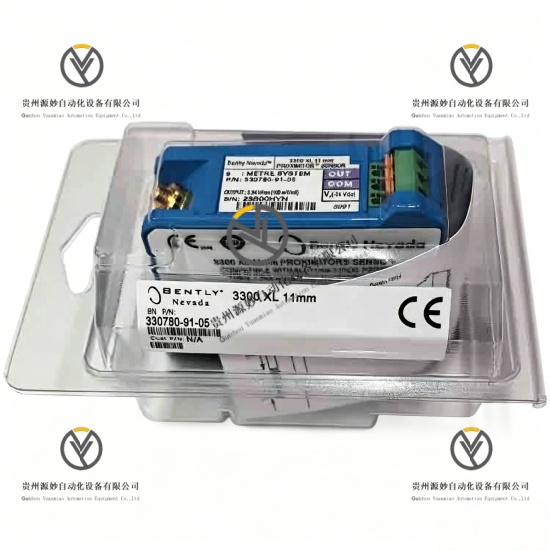

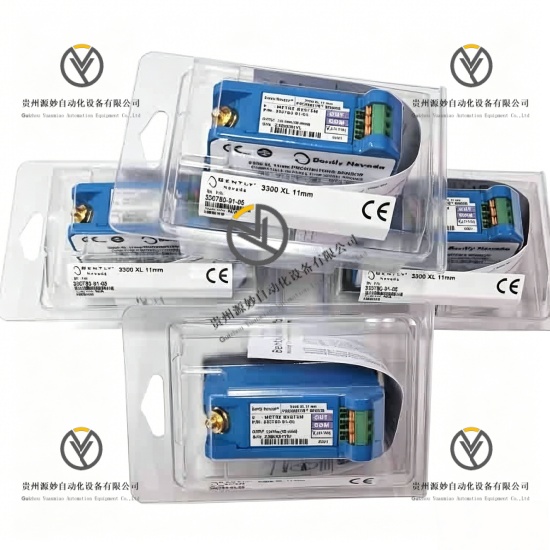

Bently Nevada 330780-91-05  前置放大器

产品说明

Bently Nevada 330780-91-05属于3300 XL系列11mm规格专用前置放大器，与电涡流探头、延伸电缆配套组成完整非接触式位移监测传感系统。该前置器为前端电涡流探头提供稳定高频激励电源，接收探头反馈的涡流变化信号，完成信号放大、检波与线性转换处理，输出标准直流电压信号对接后端3500系列TSI监测卡件。产品采用铝合金密封外壳，支持标准DIN导轨安装，适配9米总长测量系统，整机具备油污、水汽耐受能力，符合API 670旋转机械保护标准，可长期连续运行于机组机舱、控制柜等工业现场，主要用于旋转机械轴振动、轴向位移、偏心度、胀差信号采集转换。

具体参数

设备类型 11mm电涡流前置放大器

适配探头规格 3300 XL 11mm电涡流探头

系统总长度 9m

额定供电电压 -17.5V DC ~ -26V DC（无安全栅）

额定供电电压 -23V DC ~ -26V DC（带安全栅）

最大工作电流 12mA

线性测量量程 0mm~2.54mm

信号响应频率 0Hz~10kHz

输出信号 线性直流电压信号

外壳材质 A380铝合金

工作温度范围 -35℃至+85℃

存储温度范围 -40℃至+100℃

运行相对湿度 5%~95%，非冷凝环境

整机防护等级 IP30

安装方式 DIN标准导轨安装

绝缘耐压 1500V AC

运行模式 24小时不间断探头信号采集、放大与线性转换输出

产品性能

高精度信号转换性能，全程保持线性信号输出，无信号偏移与波形失真。

宽温域运行性能，高低温工况下内部电路工作参数保持恒定无漂移。

高频动态响应性能，可捕捉高速旋转设备微小快速振动位移变化信号。

恶劣介质耐受性能，耐受现场润滑油、水汽侵蚀，适配机组机舱恶劣工况。

标准化安装性能，兼容通用DIN导轨，现场拆装布线便捷高效。

系统原生兼容性能，无缝匹配3500全系列TSI监测模块，无需信号转接配件。

低功耗稳定性能，整机工作电流恒定，长期连续运行无发热异常。

电磁抗干扰性能，内置屏蔽电路，抵御工业现场强电磁干扰影响。

型号解析

330780：基础系列编码，代表3300 XL系列11mm规格专用前置放大器统一基础型号

91：长度与安装代码，代表9米系统总长，适配DIN导轨安装结构

05：硬件配置代码，代表标准版内置防雷电路，无防爆认证后缀，常规工业通用配置
