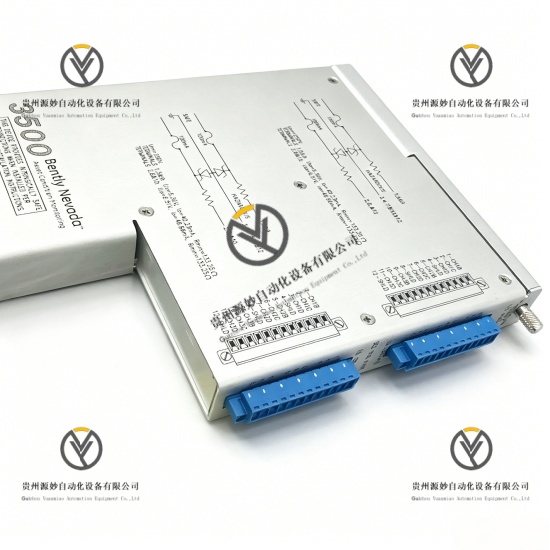

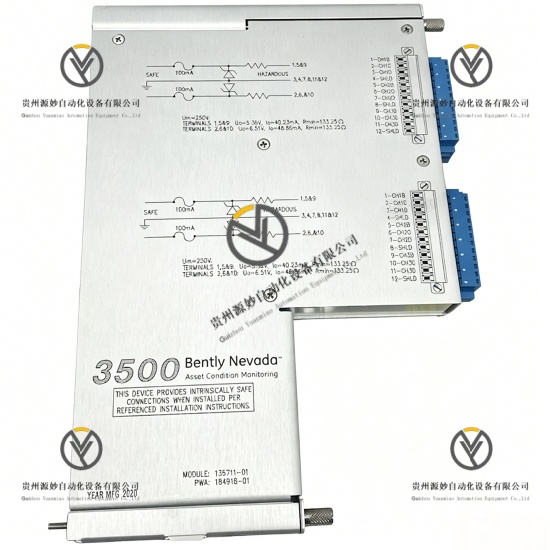

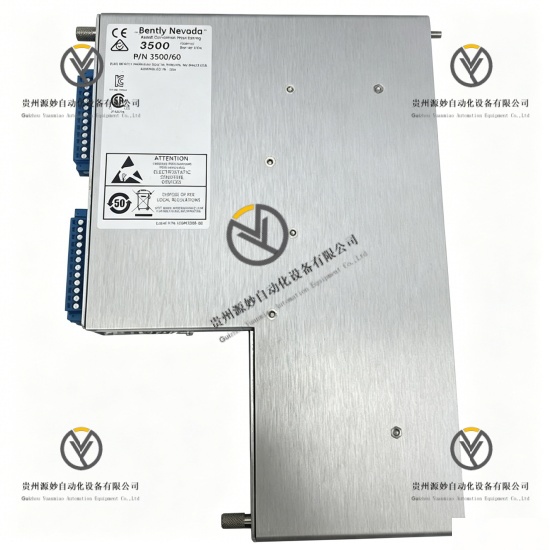

Bently Nevada 3500/60 136711-01 温度监测模块

产品说明

Bently Nevada 3500/60 136711-01是3500系列TSI旋转机械保护系统一体式六通道温度监测模块，模块采用一体化集成结构，内部自带接线端子与隔离电路，无需外接独立IO背板即可直接上机使用。该模块兼容热电阻RTD、热电偶TC两类工业温度传感器，可同步完成六路独立测点温度采集、温度差值运算、超温预警及危险停机联锁功能，完全符合API 670机械设备保护标准，具备SIL2功能安全认证等级。模块支持机柜机架热插拔运维，不停机即可完成模块更换，内置全回路故障自检功能，可精准识别传感器断线、短路、信号异常等现场故障。模块适配汽轮机、压缩机、风机等大型旋转设备轴承、轴瓦及壳体温度监测场景，原生兼容3500全系列系统机架，具备电厂级工业电磁抗干扰能力，可长期稳定运行在高电磁干扰、高低温波动的工业现场。

具体参数

设备类型 一体式六通道温度监测模块

通道数量 6路完全隔离独立测温通道

适配传感器 铂热电阻RTD，镍热电阻RTD，K型热电偶，T型热电偶

RTD测温量程 -200℃~+850℃

热电偶测温量程 -180℃~+1370℃

测温精度 ±0.5℃

额定供电电压 24V DC

单模块整机功耗 7W

报警输出 可编程预警继电器输出，可编程危险继电器输出

安全认证等级 SIL2

系统通讯总线 3500系统专用内部背板总线

工作温度范围 -30℃至+65℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机防护等级 IP30

安装方式 标准机架热插拔卡装

运行模式 24小时不间断温度采集、故障自检、分级报警及联锁信号输出

产品性能

全通道隔离采集性能，六路测温通道电气完全隔离，单通道故障不会影响其余通道正常工作。

双传感器兼容性能，无需外接转换模块，直接适配现场常用RTD与TC温度检测元件。

高精度恒温采集性能，内置冷端自动补偿电路，全温区测温数值无漂移偏差。

两级联锁保护性能，独立配置超温预警、超温危险停机两级可编程保护逻辑。

全域回路自检性能，实时监测前端传感器及内部线路故障，同步上传故障代码至上位监控系统。

不停机维护性能，支持机架带电热插拔，模块更换全程不中断整套TSI监测系统运行。

一体化集成性能，内置端子接线电路与信号隔离电路，无需额外配套接线背板。

工业强抗干扰性能，符合工业EMC电磁兼容标准，适配电厂、石化强电磁干扰现场工况。

高安全防护性能，通过SIL2功能安全认证，满足关键机组安全保护硬性要求。

型号解析

3500：系统系列代号，Bently Nevada 3500全系列机械设备状态监测系统统一系统编码

60：模块功能代码，代表六通道专用温度监测模块，无外置记录仪输出接口

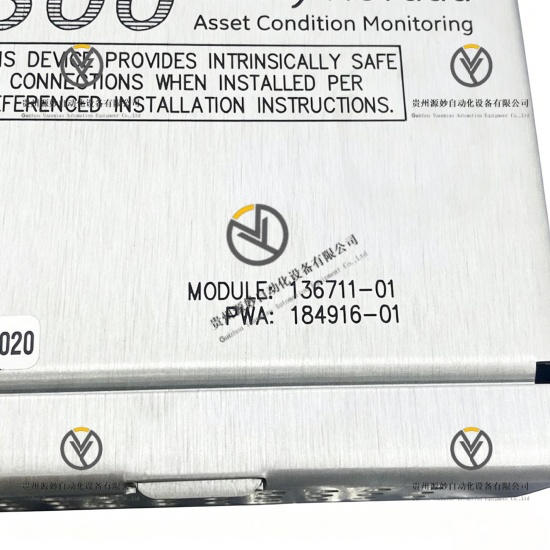

136711-01：整机物料编号，代表一体式集成端子、标准版固件、内置信号隔离电路的完整温度模块硬件编号
