Bently Nevada 3500/50-01-00 (286566-02+133442-01) 转速及键相一体化监测模块

产品说明

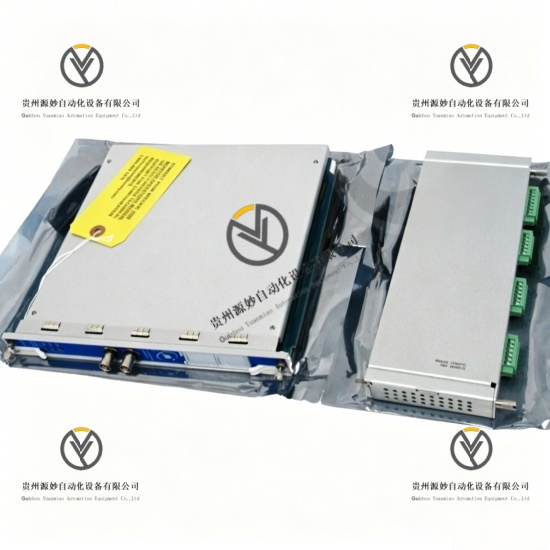

Bently Nevada 3500/50-01-00是3500系列TSI机组安全监测系统双通道转速及键相一体化监测模块，整机由主控主板286566-02与I/O端子背板133442-01成套组成。该模块兼容电涡流传感器与磁电式转速传感器，可同步完成旋转设备转速监测、零转速监测、键相采集、超速联锁保护四大核心功能，完全符合API 670机械设备保护行业标准。模块支持机架热插拔更换，无需停机即可完成模块运维更换，内置全回路故障诊断功能，可精准识别传感器断线、信号异常、背板通讯故障等现场故障。模块自带可编程继电器输出触点，可直接对接机组跳闸联锁回路，原生适配3500全系列机架系统，具备电厂级强电磁抗干扰能力，长期稳定应用于汽轮机、压缩机等大型旋转机械状态监测与超速安全保护系统。

具体参数

设备类型 双通道转速键相监测模块

适配传感器 电涡流位移传感器，磁电式转速传感器

通道配置 2路独立转速采集通道，集成键相采集功能

输入信号频率范围 0.0167Hz-30kHz

转速测量量程 0RPM-99999RPM

转速测量精度 ±0.1RPM（≤100RPM），±0.1%（＞100RPM）

键相脉冲分辨率 1脉冲/每转

额定工作电压 24V DC

单模块整机功耗 7W

继电器输出数量 2路可编程报警输出，1路停机联锁输出

系统总线协议 3500系统专用内部背板总线

合规标准 API 670

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机防护等级 IP30

安装方式 标准机架热插拔安装

运行模式 24小时不间断信号采集、故障自检、报警及联锁输出

产品性能

双通道独立采集性能，两路信号通道互不干扰，同步采集转速与键相两路关键信号。

全域高精度测量性能，全量程区间测量数据无漂移，满足高端旋转设备精密监测要求。

多级超速联锁性能，支持超速预警、超速报警、超速停机三级逻辑保护输出。

全回路故障自检性能，实时监测前端传感器及背板回路故障，同步上传故障代码。

不停机热插拔性能，支持带电拆装维护，不影响整套TSI系统正常运行。

双模式组态性能，支持本地面板组态与上位机软件远程参数配置。

工业强抗干扰性能，适配电厂、石化现场强电磁干扰恶劣工况。

成套一体化适配性能，主板与背板原厂配套，无需外接端子及隔离配件。

型号解析

3500：系统系列代号，Bently Nevada 3500全系列机械设备监测系统通用系统编码

50：模块功能代码，代表转速监测、零转速监测、键相采集专用功能模块

01：固件版本代码，代表标准基础固件版本，适配常规工业现场组态需求

00：硬件配置代码，代表无附加4-20mA模拟输出、标准版硬件配置

286566-02：主控主板物料编号，代表3500/50模块标准主控处理板硬件版本

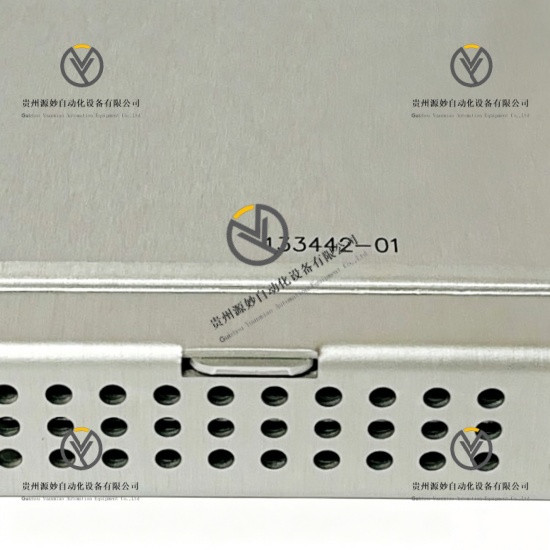

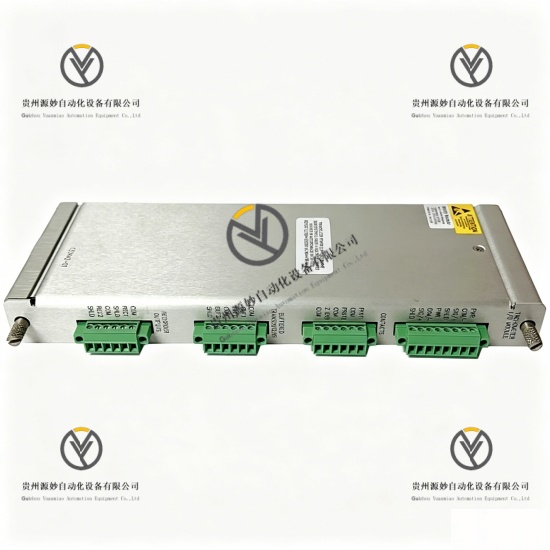

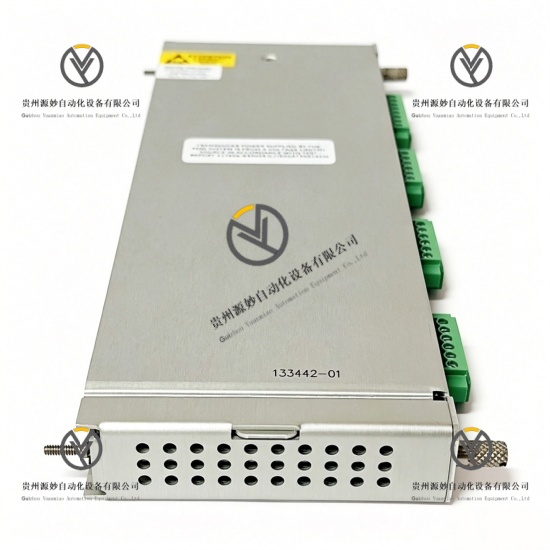

133442-01：I/O背板物料编号，代表模块标准端子接线背板，负责外部信号接线与总线通讯
