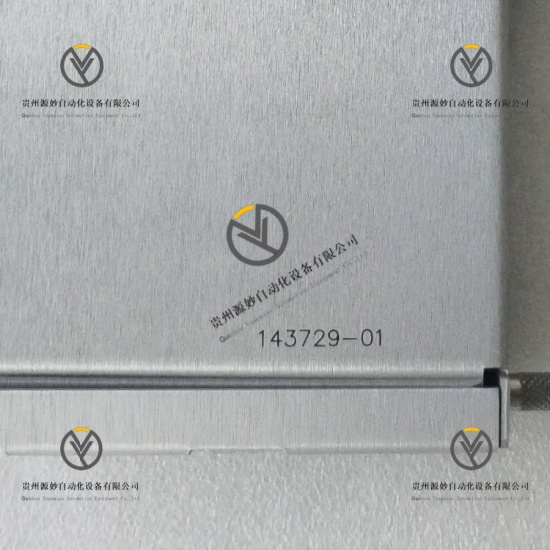

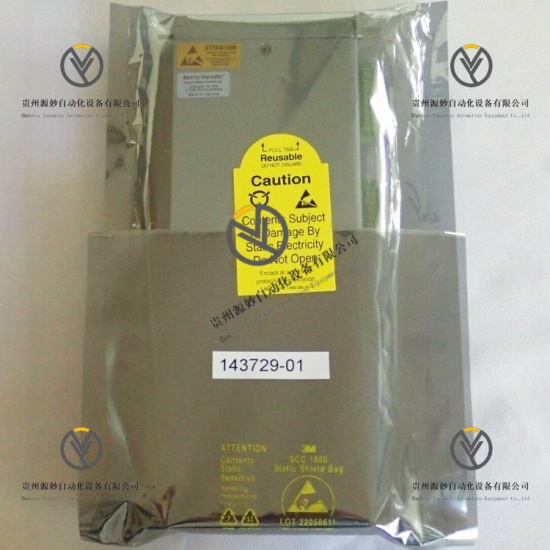

Bently Nevada 3500/44 143729-01 双通道超速监测模块

产品说明

Bently Nevada 3500/44 143729-01是3500机械保护监测系统专用双通道超速监测模块，专为大型旋转机组转速监控及超速安全跳闸保护设计。模块支持两路独立转速信号同步采集，原生适配磁电式转速传感器，内置工业标准三取二表决保护逻辑，可有效规避单通道信号异常导致的误跳闸问题。模块支持用户自定义转速预警阈值与危险跳闸阈值，实时监测机组实时转速变化，具备传感器断线、信号超限、回路故障全方位硬件自检功能。模块配备独立硬接点跳闸输出接口，可直接接入机组停机回路，无需外接中间继电器。产品适配3500机架专属背板通讯总线，支持机架在线不停机热插拔维护，硬件设计完全符合API 670机械保护行业标准，可长期在强电磁干扰、连续震动的工业恶劣工况下稳定运行，为汽轮机、燃气轮机、大型压缩机提供可靠的超速安全防护。

具体参数

设备类型 双通道超速监测保护模块

测量通道数量 两路独立转速测量通道

适配传感器 磁电式转速传感器

转速测量范围 1Hz - 20kHz

转速测量精度 ±0.05%满量程

保护表决逻辑 三取二安全表决逻辑

输出类型 继电器硬接点跳闸输出

整机额定功耗 7.9W

内部通讯总线 3500系统专用背板总线

报警类型 可编程警告报警，可编程危险跳闸报警

热插拔功能 支持系统在线不停机热插拔

工作温度范围 -20℃至+65℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机外形尺寸 120.7mm×25.4mm×114.3mm

运行模式 24小时全天候不间断转速采集与超速闭环保护

产品性能

高精度转速采集性能，全量程范围内转速测量误差极低，精准捕捉机组微小转速波动。

容错防误动性能，搭载三取二表决逻辑，杜绝单通道故障引发的机组误停机动作。

直接跳闸输出性能，自带无源硬接点输出，可直接对接机组紧急停机安全回路。

全回路自检性能，实时监测传感器线路断线、信号异常及模块硬件故障，即时上报故障信息。

独立阈值组态性能，预警转速与跳闸转速可单独设置，适配不同机组保护工艺要求。

高速总线传输性能，无延迟上传实时转速数据、报警记录及模块硬件自检信息。

在线免维护性能，支持不停机热插拔更换，维护作业不中断机组安全保护逻辑。

工业抗扰性能，内置电磁屏蔽电路，抵御现场强电磁干扰，保障转速信号传输稳定无失真。

型号解析

3500：系统系列代号，本特利3500全系列旋转机械状态监测与安全保护系统统一系列代码

/44：功能模块代号，代表3500系统专用双通道超速监测及安全跳闸保护模块

143729-01：原厂硬件部件编号，代表标准版固件、标准继电器输出、常规工业温区的正式量产硬件版本
