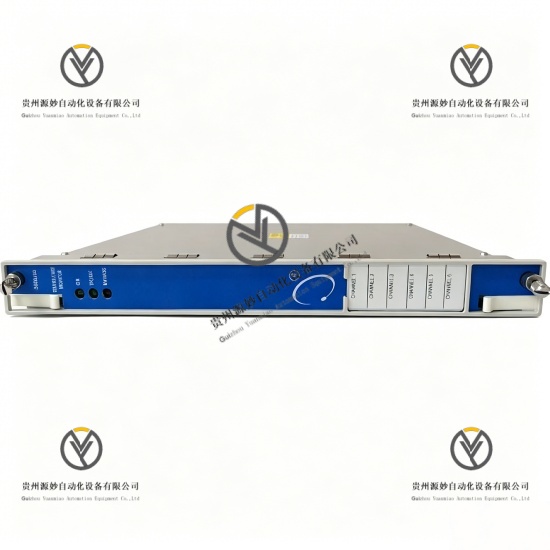

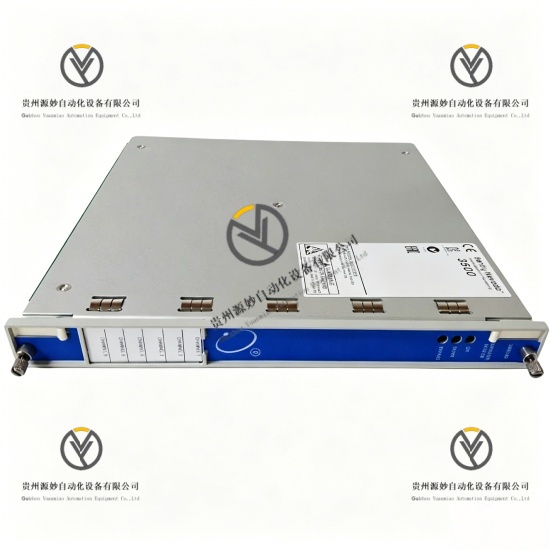

Bently Nevada 3500/60 133811-01+163179-01 温度监测模块

产品说明

Bently Nevada 3500/60是3500系列TSI机械设备保护系统专用六通道温度监测模块，整机由主控处理板133811-01与I/O接线背板163179-01原厂成套配套组成。该模块支持热电阻RTD、热电偶TC两类主流温度传感器接入，可同步完成六路独立测点温度采集、温度差值监测、超温报警及联锁保护功能，完全符合API 670机械设备保护标准，同时满足SIL2功能安全等级要求。模块支持机架带电热插拔维护，无需停机即可完成模块更换，内置冷端补偿电路、回路故障自检电路，可精准识别传感器断线、短路、信号异常等现场故障。模块无内置记录仪输出接口，适配汽轮机、压缩机等大型旋转机械轴承温度、壳体温度实时监测，原生兼容3500全系列系统机架，具备工业高标准电磁兼容能力，适配电厂、石化等强电磁干扰恶劣现场工况。

具体参数

设备类型 六通道温度监测模块

通道数量 6路独立温度采集通道

适配传感器 铂热电阻RTD，镍热电阻RTD，铜热电阻RTD，多类型热电偶TC

单通道输入阻抗 10MΩ

RTD测温量程 -200℃~+850℃

K型热电偶测温量程 -18℃~+1370℃

常温测温精度 ±1℃

报警延时区间 预警1s-60s，危险报警1s-60s

额定整机功耗 7W

安全等级 SIL2

系统总线 3500系统专用内部机架总线

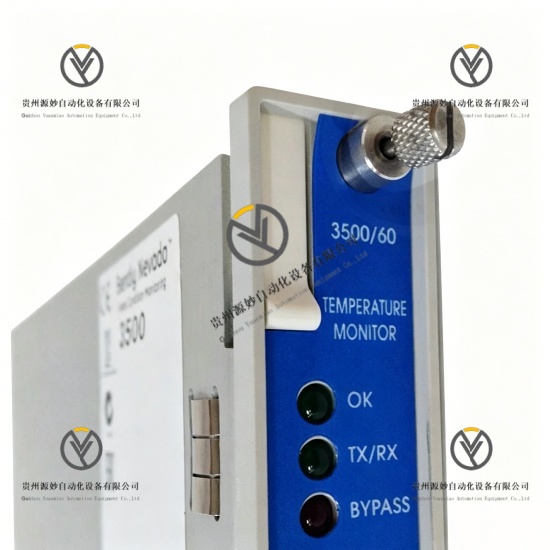

面板指示灯 运行指示灯，通讯指示灯，旁路指示灯

工作温度范围 -30℃至+65℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%-95%，非冷凝环境

整机防护等级 IP30

安装方式 标准机架热插拔安装

运行模式 24小时不间断六路温度采集、故障自检、分级报警联锁输出

产品性能

六路独立采集性能，六路测温通道相互隔离，单通道故障不影响其余通道正常工作。

双传感器兼容性能，可直接适配热电阻与热电偶两类工业通用温度检测元件。

高精度测温性能，内置专用冷端补偿电路，全温区测温误差稳定可控。

分级报警联锁性能，支持预警、危险报警两级可编程温度联锁逻辑输出。

全回路故障自检性能，实时监测前端传感器回路故障，同步上传故障代码至系统上位机。

不停机热插拔性能，支持带电拆装维护，不干扰整套TSI监测系统连续运行。

双组态模式性能，支持本地面板查看组态与上位机软件远程参数配置。

工业抗干扰性能，符合EN系列工业电磁兼容标准，适配现场强电磁干扰工况。

高安全等级性能，通过SIL2功能安全认证，满足工业关键设备安全保护要求。

型号解析

3500：系统系列代号，Bently Nevada 3500全系列机械设备监测系统通用系统编码

60：模块功能代码，代表六路通道温度监测专用功能模块，无记录仪输出

133811-01：主控板物料编号，负责温度信号运算处理、系统总线通讯、报警逻辑运算

163179-01：I/O背板物料编号，负责外部传感器接线、信号隔离、机架电源接入
