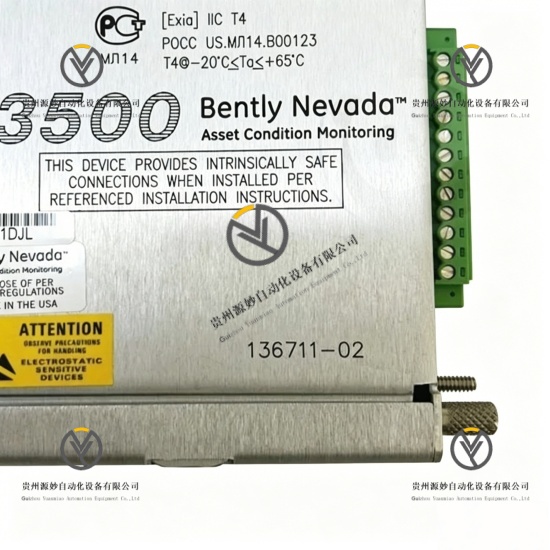

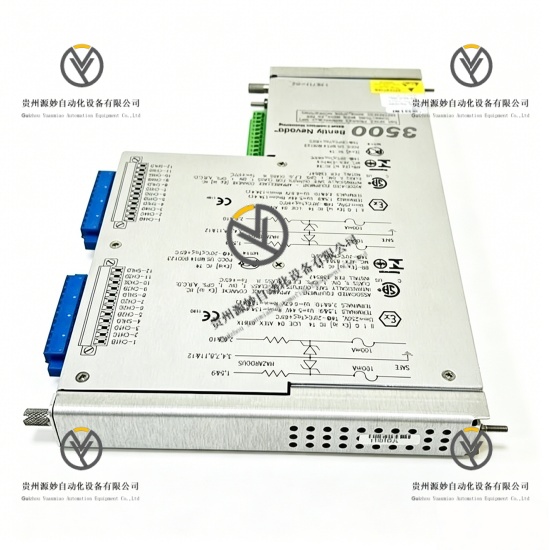

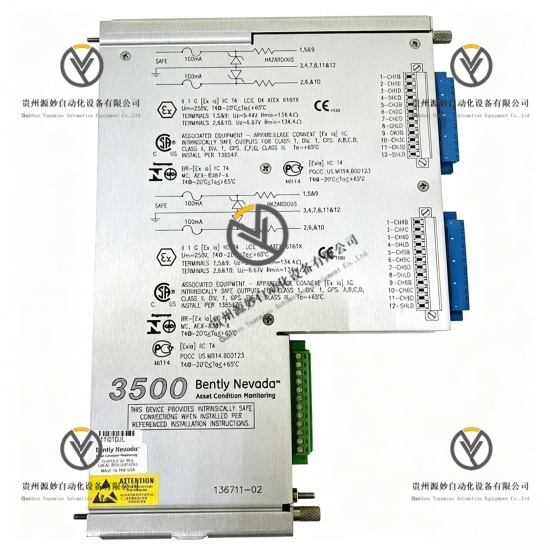

Bently Nevada 136711-02 温度监测模块

产品说明

Bently Nevada 136711-02是适配3500系统的一体式六通道温度监测模块，搭载原厂内置本质安全安全栅，无需外接外部安全栅即可直接接入危险工况测温回路。模块集成接线端子、信号调理电路与防爆隔离电路，无需配套独立I/O背板即可直接卡装至3500系统机架。产品兼容RTD热电阻、TC热电偶两类工业温度传感器，可实现六路独立温度采集、温度差值计算、超温分级报警及联锁停机功能，完全符合API 670机械保护标准与ATEX防爆标准，具备SIL2功能安全等级。模块支持机架热插拔维护，内置全回路故障自检功能，可精准识别传感器断线、短路及信号异常故障，固件经过官方升级优化，通讯响应速度与回路故障诊断精度全面提升，专门用于化工、油气等防爆区域旋转机械轴承及壳体温度监测。

具体参数

设备类型 内置安全栅一体式六通道温度监测模块

通道数量 6路电气完全隔离测温通道

适配传感器 铂热电阻，镍热电阻，K型热电偶，T型热电偶

防爆等级 II 2G Ex ib IIC T4 Gb

RTD测温量程 -200℃~+850℃

额定供电电压 24V DC

安全等级 SIL2

系统总线 3500系统专用内部通讯总线

运行相对湿度 5%-95%，非冷凝环境

整机防护等级 IP30

安装方式 标准机架热插拔卡装

运行模式 24小时不间断温度采集、故障自检、分级报警及联锁信号输出

产品性能

本安防爆隔离性能，内置集成安全栅，满足防爆区域现场信号接入要求。

六路独立隔离测温性能，单通道故障不会干扰其余通道正常采集工作。

双传感器兼容性能，原生适配热电阻与热电偶，无需额外信号转换配件。

高精度测温补偿性能，内置冷端自动补偿电路，全温区测温数据无漂移。

两级可编程联锁性能，独立配置超温预警与超温危险停机保护逻辑。

全域回路自检性能，实时监测前端传感器回路故障，同步上传故障代码。

不停机热插拔性能，带电拆装不影响整套3500 TSI系统连续运行。

升级固件运行性能，优化总线通讯速率，提升故障诊断响应速度。

工业强抗干扰性能，适配强电磁干扰现场，满足电厂及化工现场EMC要求。

型号解析

136711：基础物料编码，对应3500/60一体式六通道温度监测模块主体硬件

02：版本后缀代码，代表模块内置原厂集成安全栅，搭载第二代升级固件，适配防爆危险区域工况
