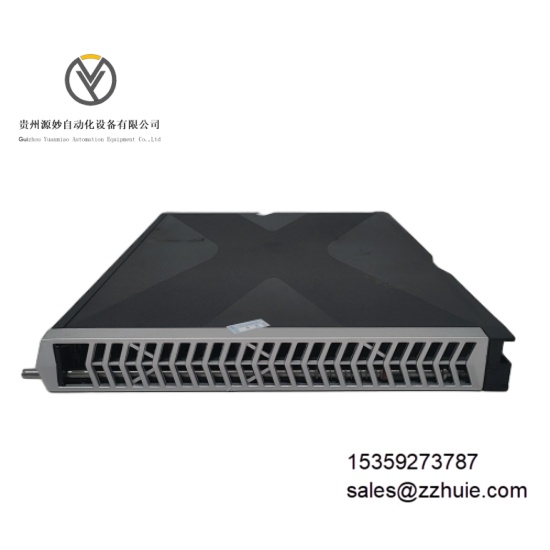

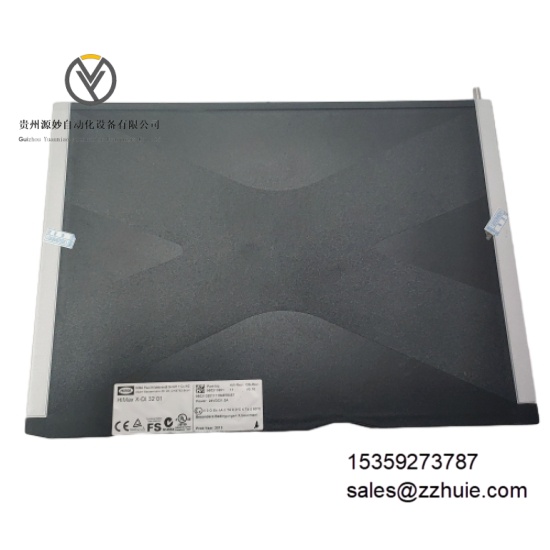

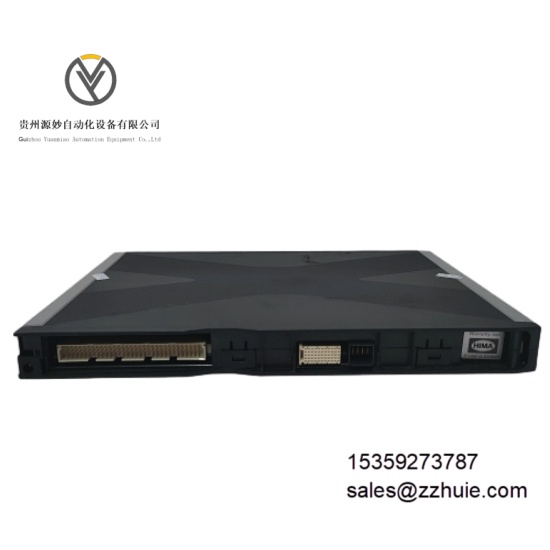

HIMA X-DI3201 985210201 是工业级安全型数字输入模块，专为安全仪表系统（SIS）与高危行业自动化控制设计，核心功能是采集现场设备的离散数字信号（如阀门状态、开关位置、故障告警触点等），通过光电隔离与信号整形处理，将干触点 / PNP/NPN 型数字信号转换为标准逻辑信号，再经由冗余通信链路传输至安全控制器。模块采用 32 路独立通道架构，符合 IEC 61508 SIL 3 认证标准，集成通道开路 / 短路检测、信号抖动过滤、电源反接保护等功能，支持热插拔操作，可通过 HIMA HIMax Engineering Studio 软件组态配置，适配高温、强电磁干扰的工业环境，是安全控制系统中 “现场状态感知 - 安全逻辑判断” 的关键信号采集组件。
电气参数
供电电压：24V DC ±10%，支持 19-28V DC 宽电压输入
输入通道：32 路独立数字输入，通道间电气隔离
信号类型：兼容干触点（无源）、PNP 有源信号（高电平有效）、NPN 有源信号（低电平有效），支持 24V DC 信号电压
输入电流：干触点模式≤5mA（24V DC 时），有源信号模式≤10mA
通信接口：1 路 RS-485 串口（支持 Modbus RTU 协议），1 路 HIMA 专用安全总线接口，通信速率 9600-115200bps 可调
隔离等级：通道间及通道与总线间光电隔离，隔离电压 2.5kV AC（1 分钟），绝缘电阻≥100MΩ（500V DC）
保护功能：电源反接保护（-30V DC 至 + 35V DC 无损坏）、通道短路保护（自恢复，短路电流≤30mA）、过压保护（32V DC 阈值）
滤波功能：内置数字滤波，滤波时间 0.1ms-100ms 可编程
环境参数
工作温度：-25°C 至 70°C（无冷凝，-25°C 至 0°C 启动无降额）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，40°C 环境下 90% 湿度连续运行 72 小时无故障）
抗电磁干扰：符合 EN 61326-1 Class A 工业标准，静电放电防护 ±15kV（空气放电）、±8kV（接触放电），射频辐射防护≤54dBμV/m（30MHz-1GHz）
抗振动性能：10-500Hz，1g 加速度（IEC 60068-2-6 标准，正弦振动，各轴测试）
抗冲击性能：30g 加速度，11ms 持续时间（IEC 60068-2-27 标准，半正弦冲击，各轴 3 次）
防护等级：IP20（模块本体，需配合 HIMax 系统机柜实现整体防护）
认证标准：IEC 61508 SIL 3 认证、IEC 61511 认证、UL 508S（工业安全控制设备）、ATEX Zone 2 防爆认证
机械参数
尺寸：长 230mm× 宽 29.2mm× 高 310mm（含端子高度）
重量：约 1.4kg（模块本体），运输重量 2.5kg（含包装）
安装方式：35mm DIN 导轨卡扣安装（符合 EN 60715 标准）或 HIMax 系统机柜插槽安装，支持热插拔
外壳材质：阻燃增强塑料（UL 94 V-0 级，表面耐油涂层）
端子类型：弹簧压接式端子（兼容 16-24 AWG 导线，无需工具接线）
指示灯：电源状态（PWR，绿色，常亮为正常）、总线通信状态（BUS，绿色，闪烁表示通信正常）、通道状态（32 个绿色 LED，亮表示信号有效）、故障状态（ERR，红色，常亮表示模块故障）
模块通过 IEC 61508 SIL 3 认证，安全完整性等级满足紧急停机（ESD）、火灾报警等安全关键场景需求；32 路通道独立隔离设计，单通道故障（如短路、开路）不影响其他通道运行，故障隔离率 100%。
数字信号响应时间≤1ms（滤波时间 0.1ms 时），可快速捕捉现场设备状态变化，避免因信号延迟导致的安全风险；内置数字滤波功能可有效抑制工业环境中的电磁干扰，信号抖动过滤精度≤0.1ms，确保信号采集准确性。
故障诊断覆盖率≥99.5%，可实时检测通道开路、短路、电源欠压、通信中断等故障，故障信息通过安全总线实时上传至 HIMax 控制器，同时触发本地故障指示灯告警；模块平均无故障时间（MTBF）≥1,200,000 小时（MIL-HDBK-217F，25℃环境），适配 24/7 连续生产场景。
支持热插拔操作，模块更换时间≤15 秒，更换过程中控制器自动保持通道历史状态，无需重启系统；兼容 HIMA 全系列安全控制器，可通过组态软件灵活配置信号类型、滤波时间与故障告警阈值，适配不同现场设备需求。
