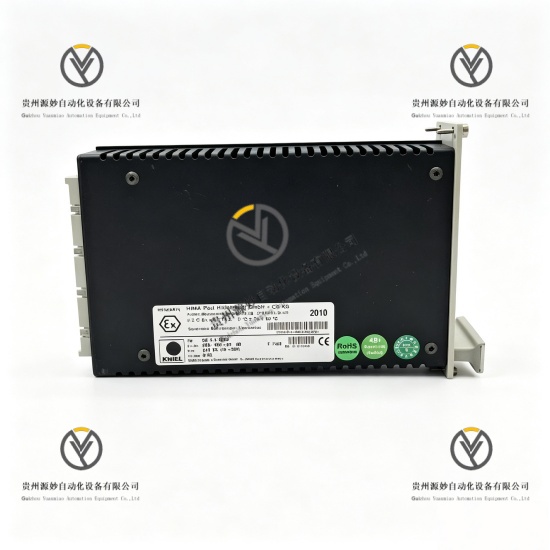

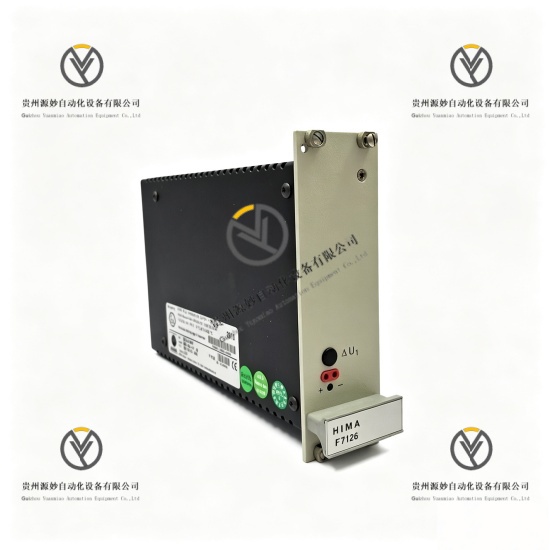

HIMA F7126  安全电源模块

产品说明

HIMA F7126是HIMA H41q、H51q安全控制系统专用机架式隔离型DC/DC安全电源模块，为SIS安全仪表系统机架内部主控单元与I/O模块提供稳压供电。该模块实现24V DC输入转5V DC输出，输入输出回路具备安全电气隔离结构，内置过压、限流、短路全维度保护机制，输出回路具备短路耐受能力。模块正面集成电压调节电位器与专用测试接口，支持输出电压无级微调，冗余并联工况下可精准匹配负载均衡要求。设备满足SIL3安全完整性等级，符合VDE 0871/0877 B类干扰标准，出厂完成标准电压校准，支持24小时不间断稳态运行，是过程工业安全控制系统机架核心供电硬件。

具体参数

设备类型 隔离型DC/DC安全电源模块

适配系统 HIMA H41q、H51q安全控制系统

物料编号 990000111

核心功能 24V转5V直流稳压输出、输入输出电气隔离、过压保护、限流保护、短路保护、冗余并联供电

输入电压 24V DC，波动范围-15%~+20%

额定输出电压 5V DC，无级可调

出厂校准电压 5.4V DC ±0.025V

最大输出电流 10A

限流阈值 13A

过压保护阈值 6.5V DC ±0.5V

转换效率 ≥77%

电磁兼容等级 VDE 0871/0877 B级

输入输出隔离电压 3kV DC

前端熔断器规格 6.3A慢熔熔断器

机架占用宽度 8TE

冗余并联电压偏差限值 ≤0.025V

安全等级 SIL3安全完整性等级

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 标准机架背板嵌入式安装

运行模式 24小时不间断稳压输出、故障主动保护、稳态供电运行

产品性能

电气隔离安全性能，输入输出回路实现高压电气隔离，彻底阻断故障电压跨回路传导，规避系统共模故障风险。

精准稳压调控性能，支持5V电压区间无级微调，出厂精准校准，冗余并联工况下电压偏差可控，保障负载均衡分配。

全工况防护性能，集成过压、限流、短路多重保护，输出回路具备稳定短路耐受能力，杜绝后端设备硬件损毁。

冗余并联运行性能，支持多模块并联冗余供电，严格匹配系统高可用安全架构的供电冗余需求。

高效电能转换性能，整机转换效率不低于77%，长期运行能耗低，发热稳定无异常温升。

合规电磁兼容性能，符合工业B级干扰标准，抵御现场电磁干扰，同时不对外产生超标电磁辐射。

宽温稳定运行性能，工业级元器件架构，额定温区内输出参数恒定无漂移，适配工业复杂工况。

便捷运维调试性能，正面配置调节电位器与测试接口，支持现场快速校准、参数检测与故障排查。

型号解析

F：产品系列编码，代表HIMA机架式标准功能模块系列

7：功能分类编码，代表电源转换供电类专用模块

126：硬件版型编码，代表24V转5V隔离型、带保护与调压功能的标准安全电源模块版型
