HIMA F8653X 中央控制模块

产品说明

HIMA F8653X 是德国HIMA公司设计的X系列1oo2D（一取二带诊断）架构中央控制模块，专为HIMA PES H51q-MS/-HS/-HRS安全仪表系统开发，用于安全关键控制应用中的核心数据处理与逻辑运算。该模块采用双路时钟同步INTEL 386EX 32位处理器，主频25MHz，集成三重独立内存空间（操作系统、用户程序、数据），配备两个电气隔离的RS 485串行接口与四位矩阵诊断显示屏，支持安全相关看门狗输出，符合IEC 61508 SIL 3安全认证标准，耐受工业环境中的电磁干扰与温度波动，确保在安全关键系统中提供稳定、可靠的控制能力，广泛应用于各类工业安全与过程控制系统中。

具体参数

设备类型 X系列1oo2D架构中央控制模块

处理器 双路INTEL 386EX 32位微处理器，时钟同步运行

主频 25 MHz

内存配置 操作系统Flash-EPROM 1 MB，用户程序Flash-EPROM 1 MB，数据SRAM 1 MB

通信接口 两个电气隔离的RS 485串行接口

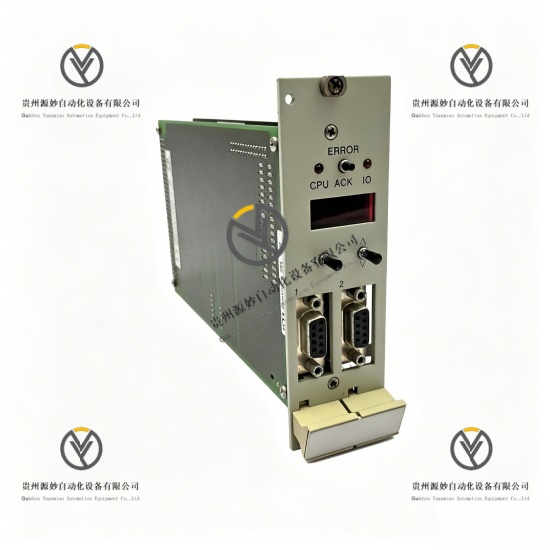

诊断显示 四位矩阵显示屏，支持信息选择显示

故障停机 安全相关看门狗，输出24 V，负载能力达500 mA，短路保护

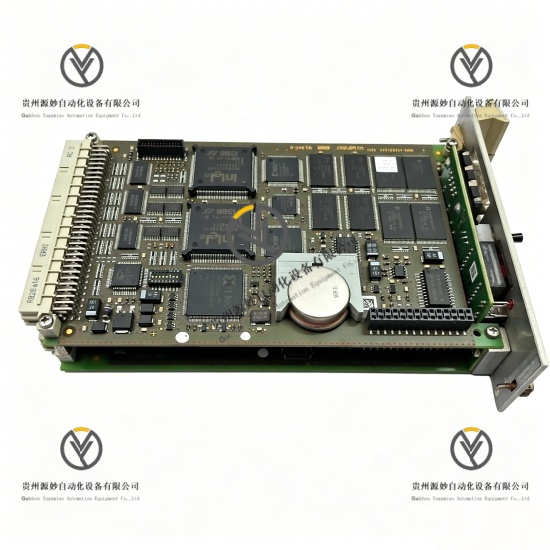

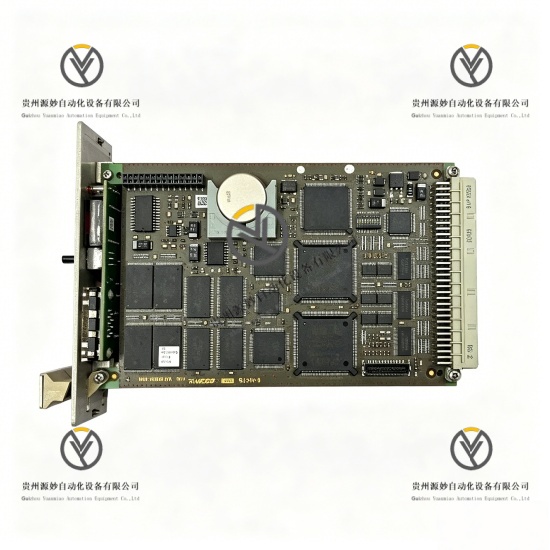

结构设计 两张欧洲标准PCB板，一张用于诊断显示

空间需求 8 SU（标准安装单位）

工作电源 5 V DC / 2 A

系统电压 24 V DC（±15%）

工作温度范围 -25℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 0%至95%，非冷凝

防护等级 IP20（前面板）

绝缘强度 2.5kV AC，1分钟（输入/输出/电源之间）

电磁兼容 符合IEC 61000-4系列标准

安全认证 IEC 61508 SIL 3，TÜV Rheinland认证

安装方式 标准DIN导轨安装，兼容HIMA PES H51q系统机架

尺寸规格 266mm×140mm×220mm（宽×高×深）

设备重量 约0.310千克（0.683磅）

兼容性 兼容HIMA PES H51q-MS/-HS/-HRS安全仪表系统

诊断功能 支持模块级与处理器级故障诊断，实时状态监测与报警

冗余架构 1oo2D（一取二带诊断）架构，双处理器同步运算、结果比对校验

产品性能

高安全性能，符合IEC 61508 SIL 3标准，适用于安全关键系统。

1oo2D冗余架构性能，双处理器同步运算、结果比对校验，单路芯片故障不造成系统停机。

稳定运算性能，INTEL 386EX 32位处理器，25MHz主频，确保复杂控制逻辑快速执行。

独立内存空间性能，三重独立内存（操作系统、用户程序、数据），消除通信瓶颈。

可靠通信性能，两个电气隔离RS 485串行接口，确保数据传输安全性与抗干扰能力。

直观诊断性能，四位矩阵显示屏，支持多种信息选择显示，便于故障排查。

故障安全性能，安全相关看门狗输出，负载能力达500 mA，短路保护，确保故障时安全停机。

宽温适应性能，-25℃至+70℃工作温度范围，适配各类工业环境。

高抗干扰性能，符合IEC 61000-4系列标准，耐受工业电磁干扰。

低功耗性能，工作电源5 V DC / 2 A，降低系统能耗。

高可靠性性能，工业级设计，MTBF≥180,000小时，确保长期稳定运行。

全面诊断性能，支持模块级与处理器级故障诊断，实时监测运行状态并报警。

无缝集成性能，兼容HIMA PES H51q-MS/-HS/-HRS安全仪表系统，支持系统平滑扩展。

标准化安装性能，8 SU空间需求，标准DIN导轨安装，适配工业标准机柜。

型号解析

F：产品系列代号，HIMA安全仪表系统（SIS）模块系列

865：产品类型代号，中央控制模块/CPU模块系列

3：产品序号，区分同系列不同配置型号（双处理器1oo2D架构）

X：版本标识，代表X系列（新一代升级款），区别于E系列（老款经典型号）
