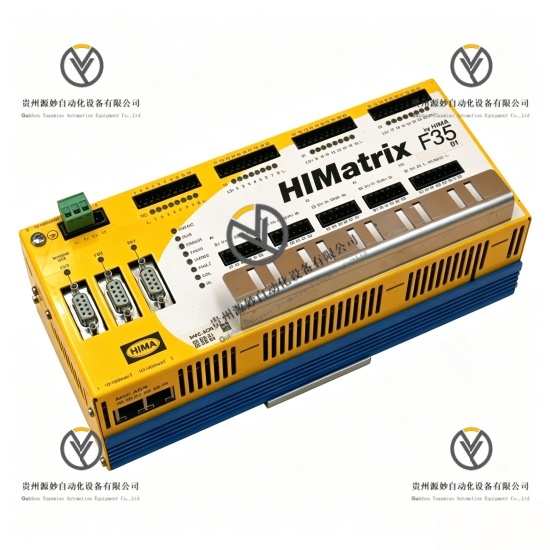

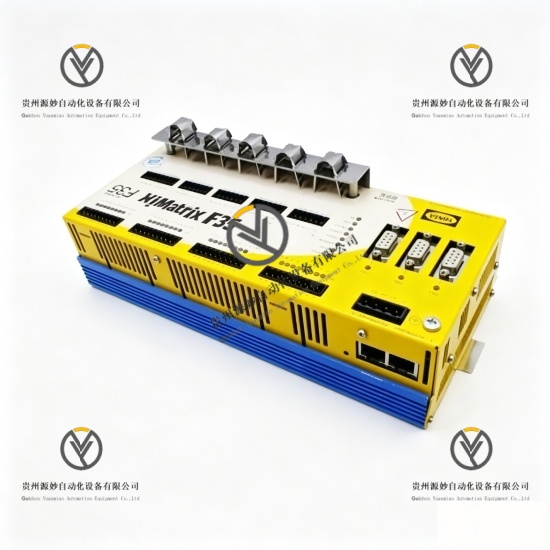

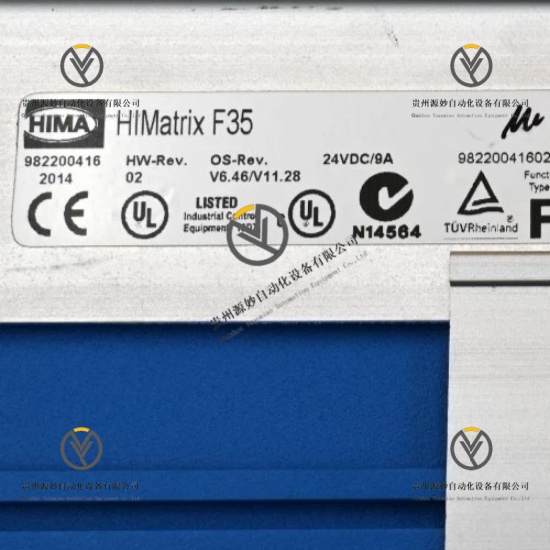

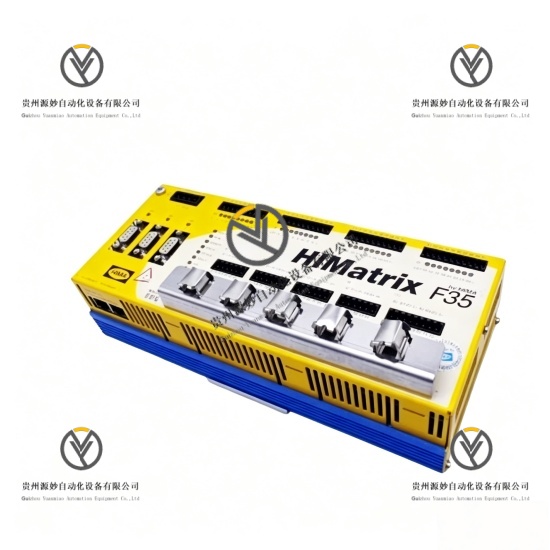

HIMA F35 982200416  PLC控制器模块

产品说明

HIMA F35 982200416是HIMA HIMatrix F35系列紧凑型安全PLC控制器模块，属于SIS安全仪表系统核心主控单元。该模块集成多路数字量输入输出资源与四端口以太网交换机，内置高速计数功能，原生适配防爆2区工业工况。模块支持断电跳闸、带电跳闸双安全控制模式，搭载安全以太网冗余通讯架构，兼容SILworX、ELOP II Factory组态软件。设备通过TÜV权威认证，满足SIL3、PL e、Cat.4最高工业安全标准，可独立完成小型安全系统逻辑运算、设备联锁控制、数据采集与网络组网，支持24小时不间断稳态运行，广泛应用于流程工业、机械安全、轨道交通等高危自控场景。

具体参数

设备类型 紧凑型安全可编程控制器模块

产品系列 HIMA HIMatrix F35安全控制系统

物料编号 982200416

核心功能 安全逻辑运算、设备联锁控制、数字信号采集输出、高速计数、以太网组网、系统故障诊断、安全数据交互

数字量输入通道 24路数字量输入

数字量输出通道 8路数字量输出

以太网端口数量 4路集成以太网交换端口

高速计数通道 2路100kHz高速计数器

额定工作电压 24V DC

工作电压波动范围 -15%~+20%

整机工作电流 150mA

网络通讯速率 10/100Mbps自适应

安全认证等级 SIL3、PL e、Cat.4

防爆等级 适配Ex-Zone 2防爆区域工况

控制模式 断电跳闸、带电跳闸双模式可组态

支持通讯协议 SafeEthernet、Modbus TCP、Profinet

适配组态软件 SILworX、ELOP II Factory

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 标准DIN导轨安装

整机重量 0.2kg

运行模式 24小时不间断逻辑运算、信号管控、组网通讯、故障自检、安全联锁响应

产品性能

高等级安全控制性能，整机通过SIL3、PL e、Cat.4全维度安全认证，完全满足工业高危场景安全控制规范。

一体化集成控制性能，集成输入输出通道、高速计数、以太网交换功能，单模块可独立搭建小型安全控制系统。

高速运算响应性能，搭载专用安全运算内核，支持毫秒级逻辑运算与联锁响应，保障工艺设备安全动作及时性。

多模式控制适配性能，支持两种主流安全跳闸控制逻辑，可灵活匹配不同工艺设备的安全关停需求。

冗余稳定组网性能，四端口以太网架构支持冗余网络拓扑、VLAN划分，规避单链路故障引发的系统通讯失效。

防爆环境适配性能，通过防爆2区工况认证，可直接部署于存在易燃易爆介质的工业现场。

高精度计数性能，两路100kHz高速计数器，精准适配高速运转设备、位移设备的工况监测需求。

长效稳定运行性能，工业级硬件架构，宽温域、强抗干扰，长期连续运行无性能衰减。

型号解析

F：产品系列前缀，代表HIMA HIMatrix模块化安全控制系统系列

35：主控版型编码，代表紧凑型一体式安全PLC控制器硬件版型，集成IO、计数与以太网功能

982200416：原厂唯一物料编码，对应F35标准量产版本固定硬件配置、安全认证与生产规格
