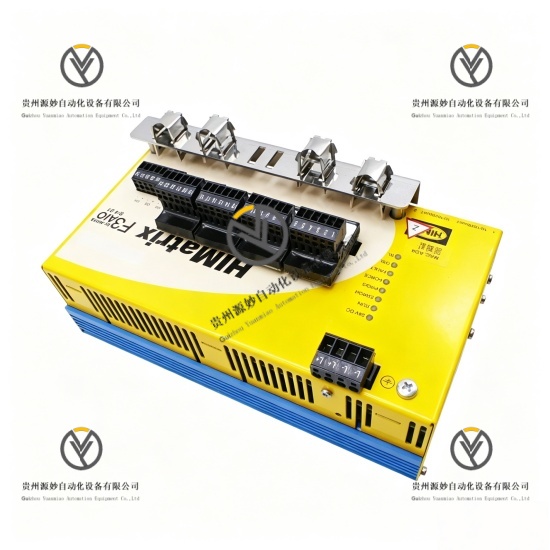

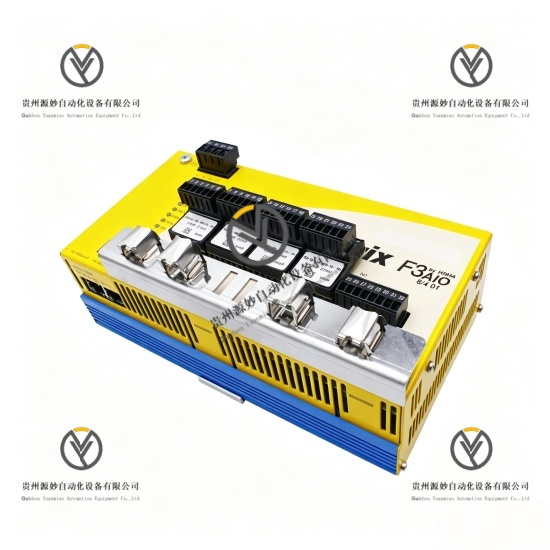

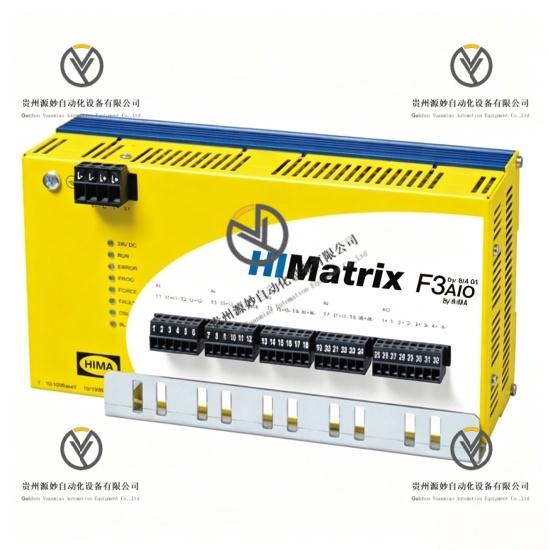

HIMA F3 AIO8/4 01 安全远程I/O模块

产品说明

HIMA F3 AIO8/4 01是HIMA HIMatrix F3系列安全远程I/O模块，属于工业SIS安全仪表系统核心模拟量管控硬件。该模块集成8路安全型模拟量输入通道与4路模拟量输出通道，可实现工业现场温度、压力、流量等模拟工艺信号的采集、运算与闭环调控输出。模块搭载安全以太网通讯架构，支持安全信号传输与数据交互，输入通道满足SIL3安全完整性等级标准，输出通道可通过程序组态实现整体安全关停功能。设备配备双网口冗余通讯、全通道故障诊断、多路供电输出等功能，适配SILworX、ELOP II Factory组态软件，出厂完成全工况认证与老化测试，支持全天候不间断稳态运行，广泛应用于高危工业场景的安全联锁与过程控制体系。

具体参数

设备类型 安全型模拟量输入输出远程I/O模块

产品系列 HIMA HIMatrix F3安全控制系统

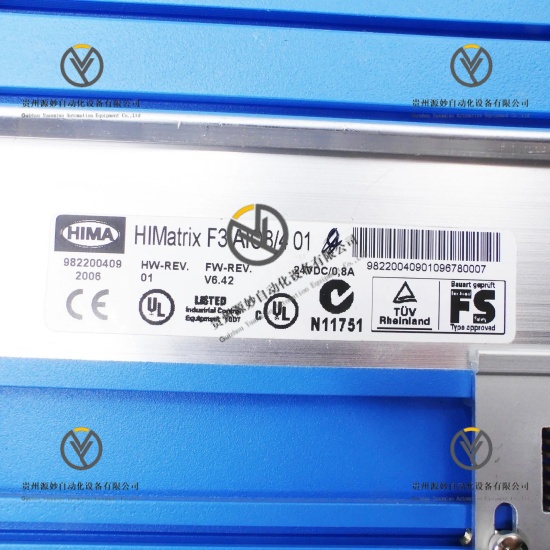

物料编号 982200409

核心功能 安全模拟信号采集、模拟量闭环输出、安全以太网通讯、全通道故障诊断、变送器供电输出、系统状态反馈

输入通道数量 8路安全型模拟量输入

输出通道数量 4路模拟量输出

安全等级 输入通道SIL3安全完整性等级

额定工作电压 24V DC

工作电压波动范围 -15%~+20%

最大整机功耗 18W

系统响应时间 ≥20ms

通讯接口 2路RJ45以太网接口

通讯速率 10/100Base-T自适应

供电输出规格 8.2V DC、26V DC双电压可切换

供电输出精度 ±5%

适配组态软件 SILworX、ELOP II Factory

工作温度范围 0℃至+60℃

低温适配版本温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 35mm标准DIN导轨安装

整机重量 1.4kg

运行模式 24小时不间断信号采集、数据传输、闭环调控、故障自检、状态上传

产品性能

高等级安全采集性能，8路输入通道均满足SIL3安全标准，可精准采集工业模拟工艺信号，适配高危工艺安全监测场景。

一体化信号管控性能，集成多路模拟量输入与输出通道，单模块可完成信号采集与闭环调控，简化系统硬件架构。

冗余通讯稳定性能，双以太网接口设计，支持网络冗余切换，杜绝单网络故障导致的系统通讯中断。

全通道智能诊断性能，实时监测每一路通道的开路、短路、过载故障，精准定位异常并主动上传故障代码。

双电压适配供电性能，支持8.2V、26V可切换变送器供电输出，适配多款工业现场传感设备。

灵活组态拓展性能，兼容主流HIMA组态工具，支持自定义阈值、逻辑程序与输出模式，适配多场景工艺控制需求。

工业环境适配性能，宽温域稳定运行，耐受工业电磁干扰与工况波动，适配化工、油气等恶劣生产环境。

长效耐久运行性能，工业级元器件架构，出厂经过严格老化测试，长期连续运行无性能衰减。

型号解析

F3：产品系列编码，代表HIMA HIMatrix F3模块化安全远程I/O系列

AIO：功能类型编码，代表Analog Input Output模拟量输入输出复合型模块

8：输入通道参数编码，代表模块搭载8路模拟量输入通道

4：输出通道参数编码，代表模块搭载4路模拟量输出通道

01：硬件版本编码，代表标准量产定型硬件版本与标准化电路配置
