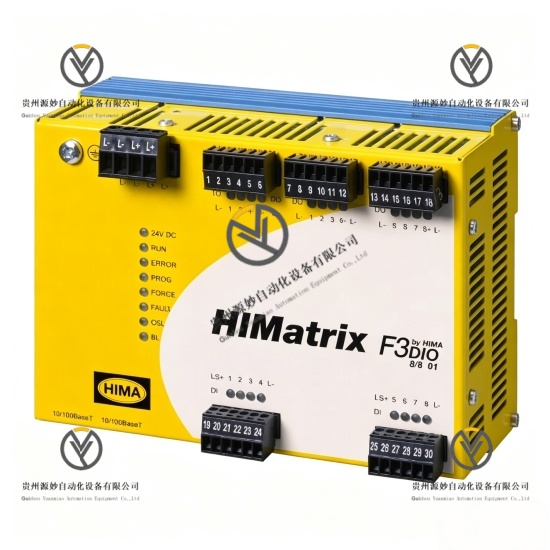

HIMA F3 DIO 8/8 01 数字量输入输出远程I/O模块

产品说明

HIMA F3 DIO 8/8 01是HIMA HIMatrix F3系列安全型复合型数字量输入输出远程I/O模块，属于工业SIS安全仪表系统核心配套硬件。该模块集成8路数字量输入通道与8路数字量输出通道，支持现场开关信号采集与安全联锁开关量输出控制，适配工业高危工艺设备状态监测与联锁关停工况。模块采用金属加固外壳结构，搭载双以太网冗余通讯接口，内置全通道故障诊断机制，可实时识别线路短路、断线及信号异常故障。设备满足SIL3安全完整性等级认证，适配SILworX组态软件，支持全天候不间断稳态运行，可独立完成现场信号采集、逻辑联动与设备驱动输出，广泛应用于过程工业安全自控系统。

具体参数

设备类型 安全型数字量输入输出复合型远程I/O模块

产品系列 HIMA HIMatrix F3安全控制系统

物料编号 982200425

核心功能 数字开关信号采集、安全数字量输出驱动、双网冗余通讯、全通道故障诊断、系统数据交互、安全联锁控制

输入通道数量 8路数字量输入通道

输出通道数量 8路数字量输出通道

输入信号电压 15V DC~30V DC

输入导通电流 ≥2mA@15V DC

安全等级 SIL3安全完整性等级

系统响应时间 ≥10ms

通讯接口 2路RJ45以太网接口

通讯速率 10/100Base-T自适应

额定工作电压 24V DC

电压波动范围 -15%~+20%

诊断功能 线路短路检测、断线检测、信号异常监测

适配组态软件 SILworX

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

运行相对湿度 5%~95%，非冷凝环境

安装方式 35mm标准DIN导轨安装

整机重量 约1.0kg

运行模式 24小时不间断信号采集、数据传输、联锁输出、故障自检、状态上传

产品性能

一体化集成控制性能，集成八路输入与八路输出通道，单模块可同时完成信号采集与设备驱动，精简系统硬件架构。

高等级安全运行性能，整机通过SIL3安全认证，完全满足高危工业场景安全联锁控制标准要求。

冗余通讯稳定性能，双以太网接口支持网络冗余切换，杜绝单网络故障引发的系统通讯中断与控制失效。

全通道智能诊断性能，实时监测每一路输入输出回路状态，精准定位线路故障并主动上传故障信息。

快速响应控制性能，固定毫秒级系统响应速度，保障安全联锁动作及时精准，无延迟滞后现象。

工业耐久适配性能，金属加固外壳结构，宽温工况下稳定运行，耐受工业电磁干扰与环境波动。

灵活组态拓展性能，兼容专用组态软件，支持自定义逻辑联锁规则，适配多类型工艺控制场景。

系统高度兼容性能，原生适配F3系列全系安全控制系统，替换安装便捷，无需改动系统硬件与组态程序。

型号解析

F3：产品系列编码，代表HIMA HIMatrix F3模块化安全远程I/O系列

DIO：功能类型编码，代表Digital Input Output数字量输入输出复合型模块

8：输入通道参数编码，代表模块搭载8路数字量输入通道

8：输出通道参数编码，代表模块搭载8路数字量输出通道

01：硬件版本编码，代表标准量产定型硬件版本与标准化电路配置
