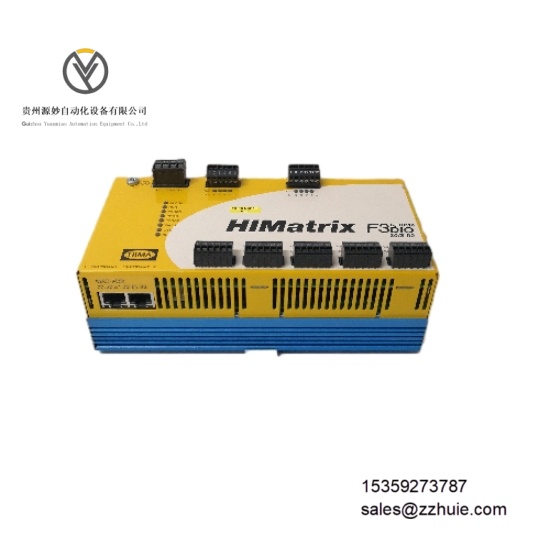

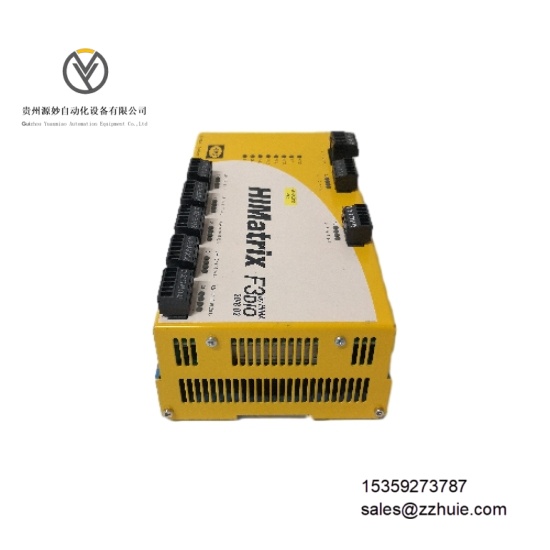

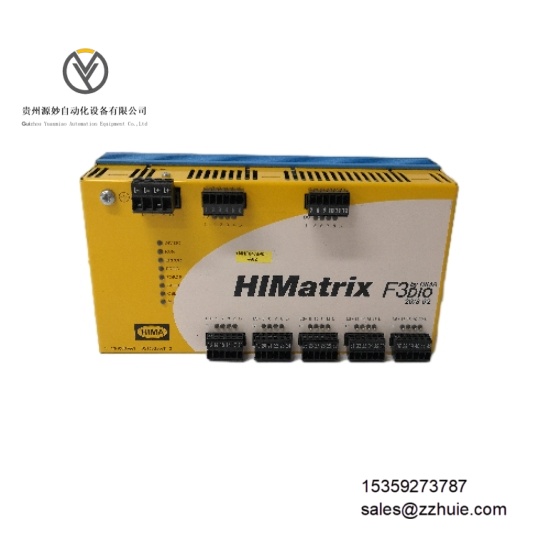

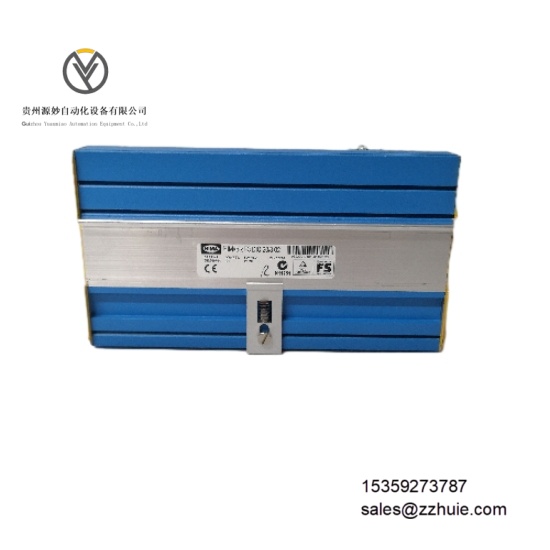

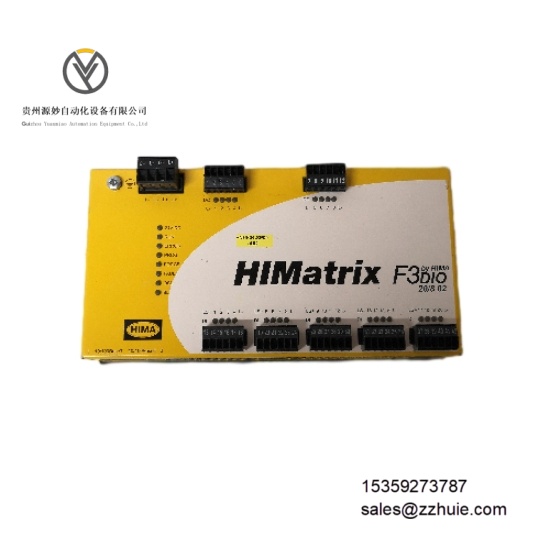

HIMA F3DIO20802  数字输入输出模块

产品说明

HIMA F3DIO20802 是德国 HIMA 公司推出的安全相关数字输入输出模块，隶属于 HIMatrix 系列安全控制系统组件，专为工业安全关键场景的信号采集与执行控制设计。该模块需通过 SafeEthernet 总线连接至 HIMax 或 HIMatrix 主控制器，无法单独运行用户程序，主要用于扩展系统 I/O 通道数量。其采用紧凑型金属外壳，集成 20 路数字输入与 8 路数字输出通道，具备电气隔离与多重故障保护功能，通过 SIL 3（IEC 61508）、PL e（Cat.4）安全认证及 ATEX、UL 等行业认证，可在恶劣工业环境中实现高可靠的信号处理，为安全仪表系统（SIS）及自动化控制提供核心 I/O 支持。

具体参数

电气参数

供电电压：24V DC，配备独立 I/O 电源与安全电路电源双输入数字输入：20 路通道，输入电压范围 12-30V DC，输入电流＜5mA，TTL 兼容数字输出：8 路通道，输出电压 24V DC，单路输出电流可达 250mA，支持源型 / 漏型输出响应时间：≥10ms隔离特性：输入输出通道具备电气隔离，抗干扰能力强保护功能：内置过载、过压、短路保护通信接口：支持 SafeEthernet 总线，兼容 Profibus-DP、Modbus RTU 等协议诊断功能：内置实时故障诊断，支持故障代码存储与上传安全认证：SIL 3（IEC 61508）、PL e（Cat.4）、CE、ATEX Zone 2、UL 认证

环境参数

工作温度：-40℃至 + 70℃（非冷凝环境）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20抗振动性能：符合工业级振动标准，适应设备运行振动环境电磁兼容：满足 EMC 相关标准，具备强电磁干扰抑制能力

机械参数

外形尺寸：140mm（长）×100mm（宽）×30mm（高）外壳材质：紧凑型压铸金属外壳，具备结构强度与抗冲击性重量：约 0.5kg安装方式：适配标准控制柜安装，支持热插拔接线方式：插拔式端子排，支持导线直径适配工业常规线径

产品性能

安全等级领先，通过 SIL 3/PL e 最高安全等级认证，故障诊断覆盖率高，可满足安全关键应用对风险控制的严苛要求。

信号处理可靠，输入输出通道具备电气隔离设计，抗干扰能力强，在工业强电磁环境中可实现稳定的信号采集与输出，无信号漂移或误动作。

维护便捷性高，支持热插拔功能，无需关停系统即可完成模块更换；内置实时诊断功能，可快速定位过载、短路、通信中断等故障，缩短维护时间。

系统扩展性优，通过 SafeEthernet 总线可灵活扩展多模块组网，适配从小型设备到大型分布式控制系统的 I/O 扩展需求，且能无缝对接 HIMA 主流安全控制器。

环境适应性强，-40℃至 + 70℃宽温设计覆盖极寒与高温工业场景，金属外壳与 IP20 防护等级可适应粉尘、潮湿等复杂现场环境。
