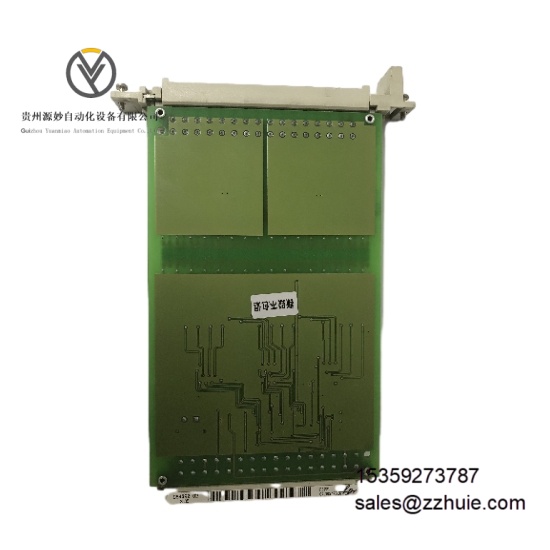

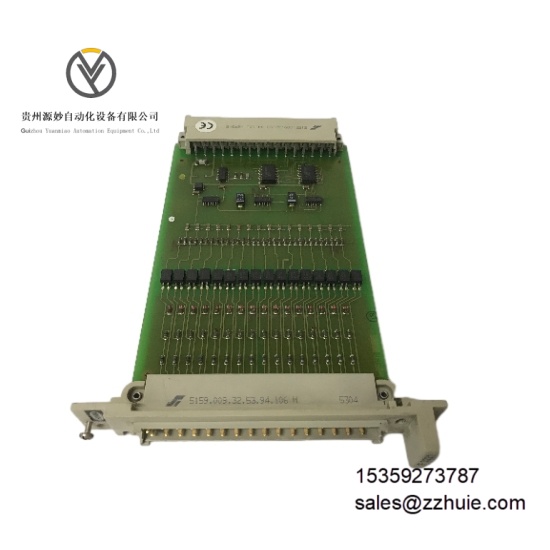

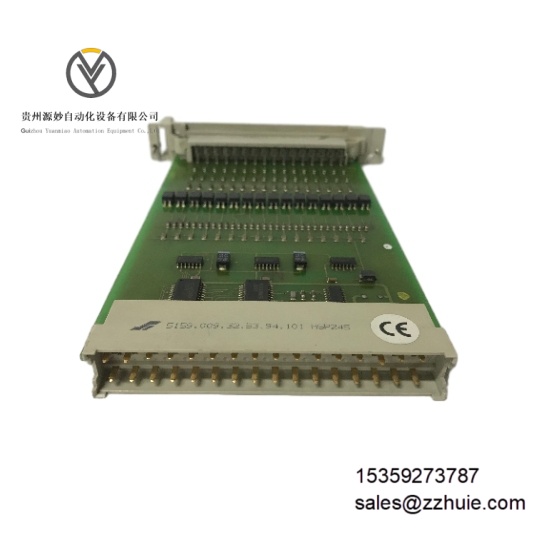

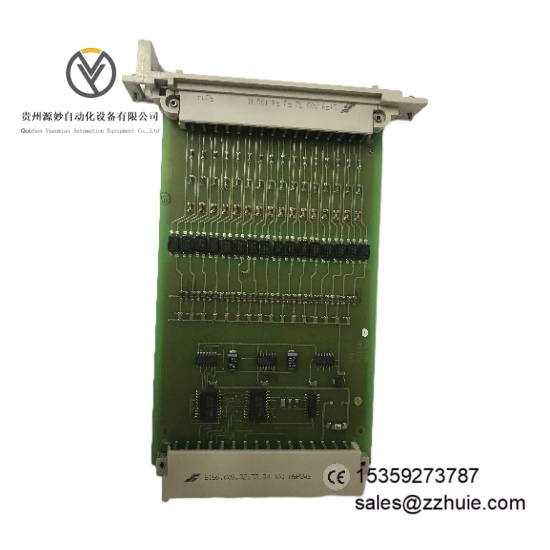

HIMA F3221 984322102  数字输入模块

产品说明

HIMA F3221 984322102 是德国 HIMA 公司推出的 16 通道数字输入模块，隶属于 HIMatrix 系列安全控制系统组件，专为工业安全关键场景的离散信号采集设计。该模块需通过专用总线连接至 HIMA 主控制器，无法独立运行用户程序，核心功能是将现场传感器、开关等设备的二进制信号转换为数字量传输至控制系统。其采用紧凑型金属外壳，集成 16 路电气隔离输入通道，支持 24V DC 信号电平，具备过压、短路保护及实时故障诊断功能，通过 SIL 2（IEC 61508）安全认证及 CE、UL 等行业认证，可在 - 40℃至 + 70℃宽温环境中稳定工作，适用于安全仪表系统（SIS）及工业自动化控制的信号预处理。

具体参数

电气参数

供电电压：24V DC（模块电源）输入电压范围：12-30V DC（24V DC 标称值）输入电流：20mA（单通道）隔离特性：通道间及对地 2kV RMS 电气隔离响应时间：10ms（典型值）诊断功能：内置通道级故障检测，支持短路、断路及过压报警安全认证：SIL 2（IEC 61508）、CE、UL 认证通信接口：支持 HIMA 专有安全总线协议，兼容 Profibus DP（需扩展模块）

环境参数

工作温度：-40℃至 + 70℃（非冷凝）存储温度：-40℃至 + 85℃相对湿度：5%-95%（无冷凝）防护等级：IP20（机柜内安装）抗振动：符合 IEC 60068-2-6 标准（10-55Hz，0.75mm 振幅）电磁兼容：满足 EN 61000-6-2（工业环境抗干扰）及 EN 61000-6-4（发射）标准

机械参数

外形尺寸：140mm（长）×100mm（宽）×30mm（高）外壳材质：压铸铝合金，表面喷塑处理重量：约 0.3kg安装方式：标准 35mm DIN 导轨安装，支持热插拔接线方式：插拔式弹簧端子，适配 0.5-2.5mm² 导线

产品性能

信号处理可靠，16 路输入通道均采用光电隔离技术，可有效抑制工业环境中的电磁干扰，确保信号采集无漂移或误动作。故障诊断能力强，内置自诊断电路实时监测通道状态，可在 50ms 内定位故障点并通过 LED 指示灯及总线上传故障代码，诊断覆盖率达 95% 以上。环境适应性突出，-40℃至 + 70℃宽温设计及 IP20 防护等级，使其适用于高温、高湿及粉尘环境，如石油化工装置区或冶金车间。维护便捷性高，支持热插拔功能，可在系统运行时更换模块；模块化设计减少接线复杂度，维护时间较传统继电器方案缩短 60% 以上。
