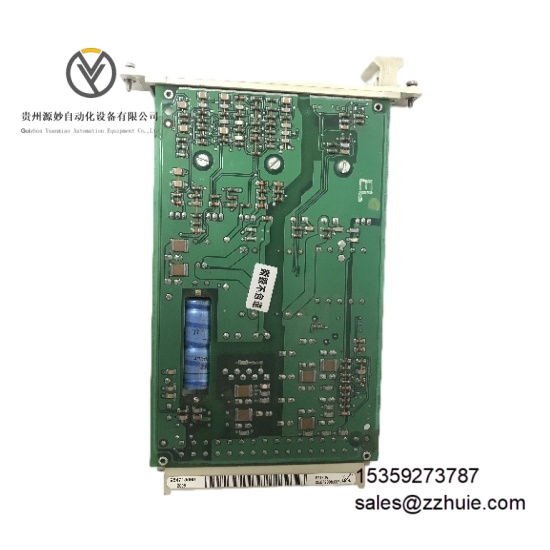

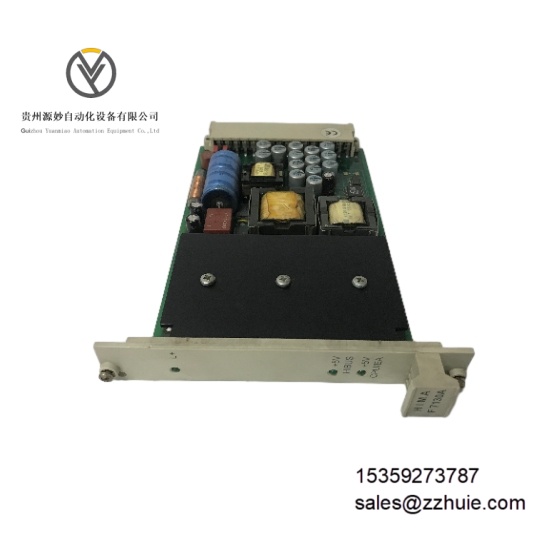

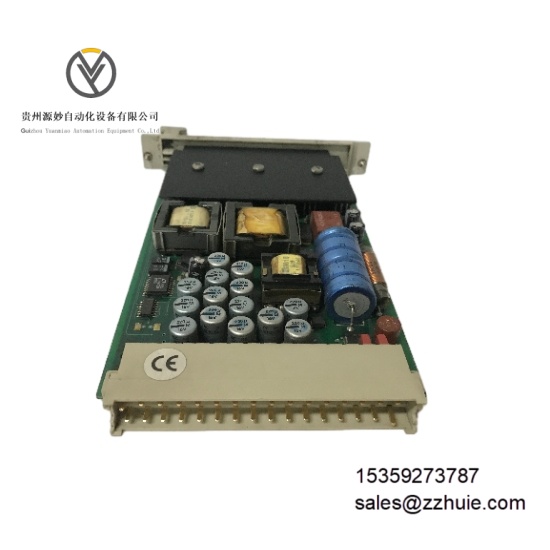

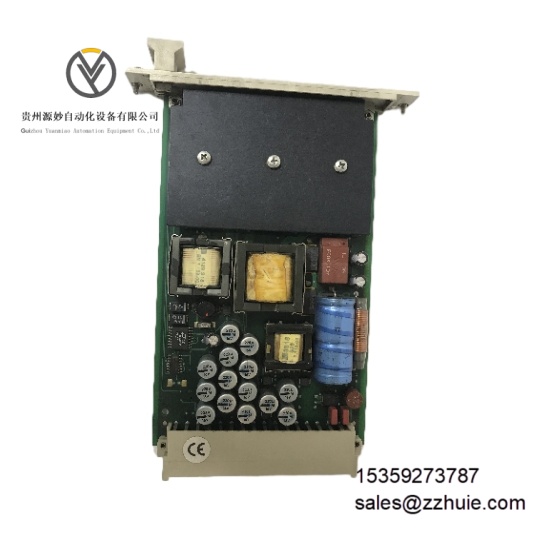

HIMA F7130A 984713060  转换电源模块

产品说明

HIMA F7130A 984713060 是德国 HIMA 公司推出的安全相关隔离式 DC/DC 转换电源模块，专为 HIQuad 系列 H41Q、H51Q 等安全控制系统设计，核心功能是将输入的 24V 直流电转换为稳定的 5V 直流电，为系统主控制器、I/O 模块及 HIBUS 接口提供可靠供电。该模块需直接集成于系统机架，通过专用接口与主控制器联动，无法独立运行，具备输入输出电气隔离、多重故障保护及实时状态诊断功能。其通过 SIL 3（IEC 61508）、PL e（EN ISO 13849-1）安全认证及 CE、UL 行业认证，适配工业安全关键场景的电源供给需求，是安全仪表系统（SIS）、紧急停车系统（ESD）的核心供电组件。

具体参数

电气参数

输入电压：24V DC，支持 - 15% 至 + 20% 电压波动，纹波＜15%输出电压：5V DC，分两路输出，一路为 10A（供给中央设备 / I/O 模块），一路为 1A（供给 HIBUS），电压精度 ±0.25V功率规格：最大输出功率 150W转换效率：≥70%隔离特性：输入与输出回路间具备电气隔离，抗干扰能力强保护功能：集成过压保护、过流保护、短路保护及热关断保护安全认证：SIL 3（IEC 61508）、PL e（EN ISO 13849-1）、CE、UL 508 认证诊断功能：配备 LED 状态指示灯，实时显示输入电压存在、输出电压正常及故障状态熔断保护：内置 5AGL 初级熔断器

环境参数

工作温度：-20℃至 + 70℃（非冷凝环境）存储温度：-40℃至 + 85℃相对湿度：5% 至 95%（无冷凝）防护等级：IP20（模块本体，需安装于封闭控制柜内）抗振动性能：符合 IEC 60068-2-6 标准，10-55Hz 频率范围，0.75mm 振幅电磁兼容：满足 EN 61000-6-2（工业环境抗扰度）、EN 61000-6-4（发射限值）标准

机械参数

外形尺寸：100mm（长）×80mm（宽）×40mm（高）外壳材质：阻燃工程塑料外壳，具备 RFI 屏蔽功能重量：约 1000g安装方式：35mm 标准 DIN 导轨安装，适配 H41Q/H51Q 系统机架接线方式：插拔式端子连接，支持热插拔状态指示：前端配备 LED 指示灯，分别指示输入电压（L+）及输出电压状态

产品性能

安全冗余能力强，支持冗余架构设计，配合 SIL 3/PL e 安全认证，可接入安全关键系统供电回路，确保单模块故障时系统供电连续性。电压输出稳定，5V DC 输出精度控制在 ±0.25V 内，纹波抑制能力优异，可满足控制器、I/O 模块等精密组件的供电需求，无电压波动导致的设备误动作。防护机制完善，过压、过流、短路及热关断多重保护设计，能快速响应供电异常，避免模块及下游设备损坏，故障诊断覆盖率≥95%。安装维护便捷，支持带电热插拔，无需关停系统即可完成模块更换；LED 指示灯直观反馈运行状态，故障定位时间缩短至分钟级。环境适应性优，-20℃至 + 70℃宽温设计覆盖高温工业装置区及低温户外机柜场景，IP20 防护与抗振动性能适配复杂工业环境。
