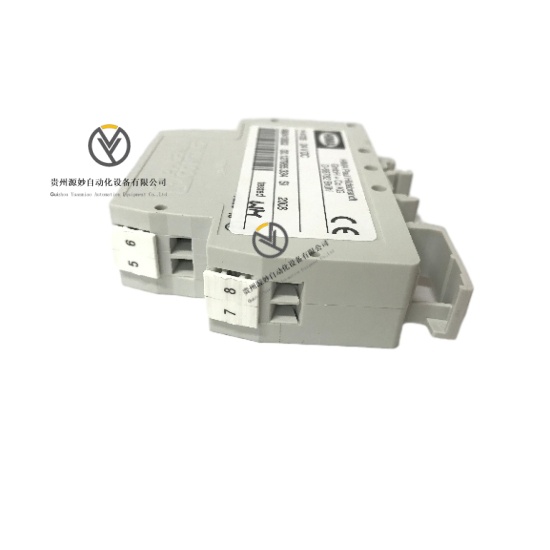

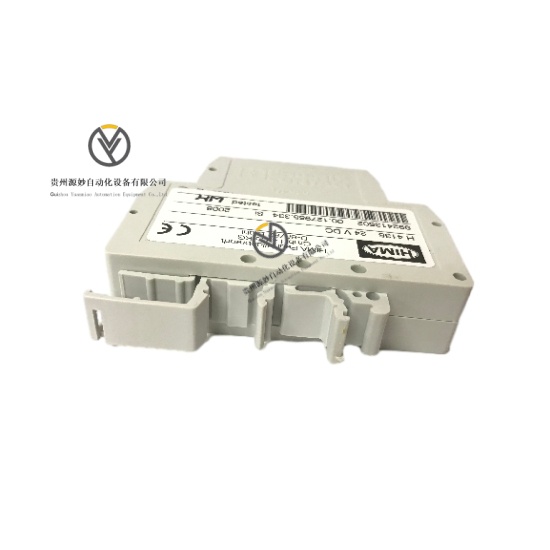

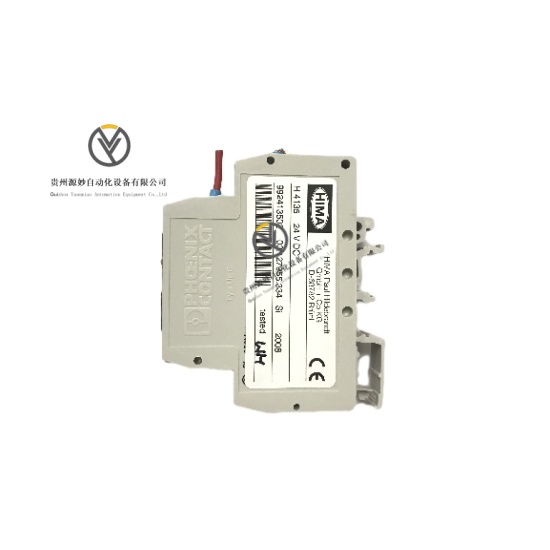

HIMA H4135 992413502 是一款工业级高性能三重化冗余（TMR）数字输入模块，隶属于 HIMA HIMax 安全控制系统系列。核心功能是为安全关键型工业过程提供可靠的数字信号采集与传输，通过 16 路独立三重化隔离通道实时采集现场干接点或光电隔离信号，经 TMR 表决逻辑处理后上传至安全控制器，集成通道故障自诊断与状态监测功能，适配 HIMax 系列控制系统，满足 SIL 3 安全完整性等级要求，是保障安全联锁逻辑准确执行的核心输入组件。
工作电压 双 24VDC 冗余供电，输入范围 18-32VDC输入通道 16 路独立数字输入通道，通道间三重化隔离输入信号类型 干接点信号、光电隔离输入信号（PNP/NPN 兼容）隔离等级 通道间、通道与系统间电气隔离，隔离电压 1500V AC输入电流 每通道典型 7mA，最大 10mA响应时间 信号输入响应时间≤1ms通信协议 兼容 HIMA HIMax 冗余通信总线协议保护功能 内置过压保护、短路保护、反极性保护、电磁屏蔽保护安全等级 符合 IEC 61508 标准，达到 SIL 3 安全完整性等级认证标准 符合 IEC 61508、IEC 61511、UL 1998、ATEX、IECEX、GOST 认证标准
外形尺寸 84mm×110mm×40mm，结构紧凑适配 HIMax 标准机架重量 约 0.4kg，轻量化设计便于模块扩展部署安装方式 35mm DIN 导轨安装或 HIMax 系统机架式安装，适配标准工业控制柜外壳材质 工业级高强度金属外壳，具备电磁屏蔽与抗冲击性能连接方式 插拔式背板连接器 + 弹簧压接端子，适配 0.5-1.5mm² 屏蔽线缆防护等级 IP20，适配室内工业控制柜环境状态指示 每通道配备运行 / 故障 LED 指示灯，模块级电源、系统状态 LED 灯
工作温度 -20℃至 60℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 5% 至 95%（无冷凝），适配高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，5Hz-500Hz 频率范围 2g 加速度抗冲击性能 符合 IEC 60068-2-27 标准，15g 加速度（持续 11ms）电磁兼容 符合 EN 55014-1、EN 55014-2 标准，抗外部电磁干扰能力达标
冗余架构可靠，TMR 三重化采集设计 + 独立表决逻辑，杜绝数字信号采集单点故障安全等级卓越，SIL 3 认证满足高风险场景安全要求，故障平均恢复时间短通道隔离彻底，1500V AC 电气隔离，避免通道间串扰与电压冲击，保障信号纯净响应速度快捷，≤1ms 信号响应时间，适配安全联锁逻辑快速执行需求诊断能力全面，实时监测通道开路、短路、信号异常故障，诊断覆盖率≥99.9%信号兼容性广，支持干接点、光电隔离多类型输入，无缝适配各类工业传感器安装扩展便捷，模块化设计 + 热插拔功能，支持在线更换模块不影响系统运行系统适配性强，完美兼容 HIMA HIMax 安全控制器，支持多模块并行扩展运行稳定性高，工业级金属外壳与多重电气保护，平均无故障时间（MTBF）≥100 万小时
