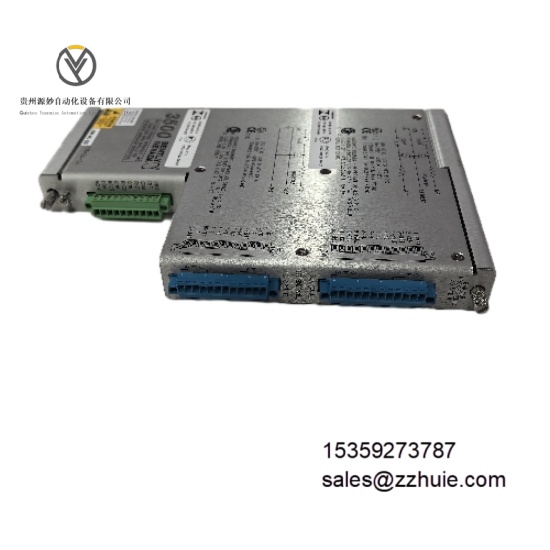

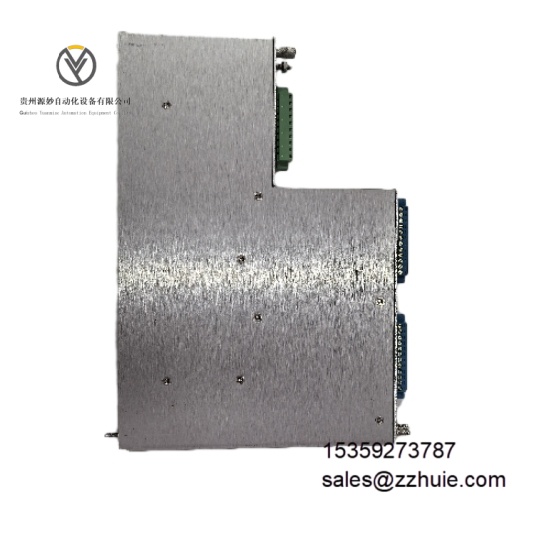

Bently Nevada 3500/42M 135489-02 是工业级旋转机械振动与位置监测套件，核心由 3500/42M 四通道监测模块与 135489-02 专用端子板组成，属于 3500 机械设备状态监测系统关键组件。核心功能是采集旋转机械的径向振动、轴位移、差胀等状态信号，通过高精度信号调理、数字化转换与逻辑运算，实现设备健康状态实时监测、故障预警及联锁保护触发。该套件通过 3500 系统背板与主控制器无缝通信，支持在线组态与故障诊断，符合 API 670 旋转机械监测标准及 SIL 2 安全认证，适用于汽轮机、压缩机等关键旋转设备的全生命周期状态管控场景。
3500/42M 监测模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
输入通道：4 路独立差分输入
信号类型：
振动信号：加速度（0-50g）、速度（0-500mm/s）、位移（0-2000μm）
位置信号：轴位移（-500μm 至 + 500μm）、差胀（0-50mm）
测量精度：±0.1% 满量程
分辨率：24 位 A/D 转换
采样速率：1024 点 / 秒 / 通道（支持同步采样）
输出信号：4 路 4-20mA 模拟量输出、2 路 Form-C 继电器输出（250V AC/30V DC，5A 阻性负载）
通信接口：3500 系统背板总线（100Mbps）
保护功能：过压保护（≤30V DC）、短路保护、通道间电气隔离保护
功耗：正常运行≤8W
环境参数
工作温度：0°C 至 65°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
135489-02 专用端子板
电气参数：通道间隔离 2.5kV AC（1 分钟），支持差分信号接入与信号滤波
机械参数：尺寸 105mm×82mm×22mm，重量约 110g
端子配置：16 位弹簧压接式端子（兼容 16-22 AWG 导线）
安装适配：3500 系统标准框架侧面挂载
整体机械参数
模块尺寸：宽 40mm× 高 160mm× 深 220mm
模块重量：约 520g
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
套件采用 24 位高精度 A/D 转换芯片与抗混叠滤波电路，振动信号测量误差≤0.1%，轴位移测量分辨率达 0.1μm，确保设备细微状态变化可被精准捕捉。4 通道独立信号调理架构支持同步采样，1024 点 / 秒 / 通道的采样速率可完整记录高频振动冲击信号（最高 10kHz 频谱分析）。
集成实时故障诊断算法，可自动识别不平衡、不对中、轴弯曲等典型故障模式，故障响应时间≤10ms，通过继电器输出快速触发设备联锁停机。与 3500 系统主控制器的数据传输延迟≤5ms，支持通过 System 1 软件实现在线参数组态（报警阈值、量程校准）与固件升级，维护无需系统停机。
通道级 2.5kV AC 隔离设计配合屏蔽端子板，共模抑制比≥100dB，有效抵御工业现场电磁干扰与接地环路影响。整体宽温适应性与结构加固设计保障平均无故障时间（MTBF）≥300,000 小时，完全适配关键旋转设备的高可靠性监测需求。
