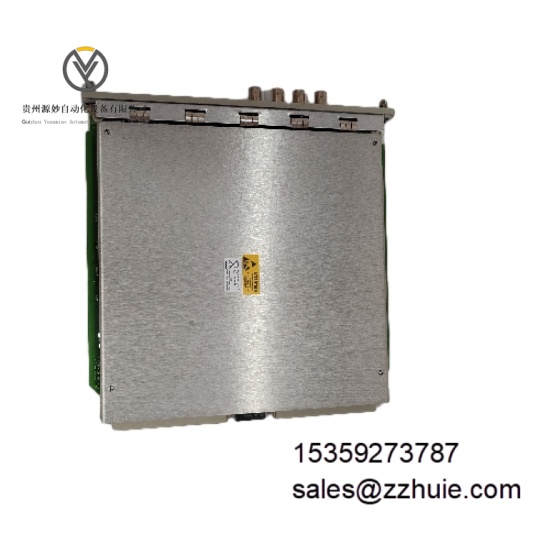

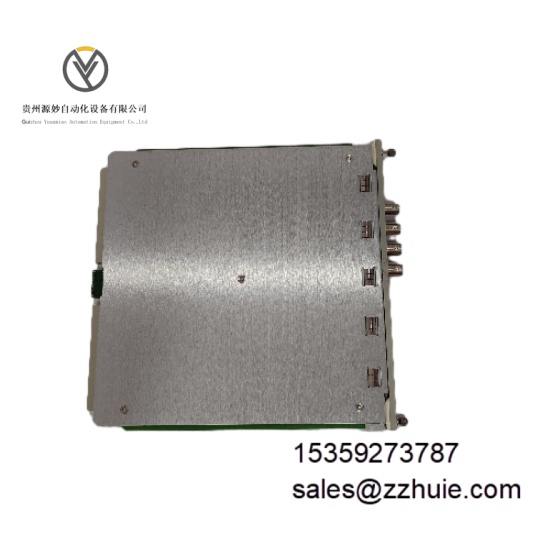

Bently Nevada 3500/44M 140734-03 是工业级旋转机械四通道多功能监测套件，核心由 3500/44M 四通道监测模块与 140734-03 专用屏蔽连接电缆组成，属于 3500 机械设备状态监测系统核心组件。核心功能是同步采集旋转机械的径向振动、轴位移、差胀、转速及温度信号，通过高精度信号调理、数字化转换与智能诊断算法，实现设备健康状态实时监测、故障模式识别及联锁保护触发。该套件通过 3500 系统背板与主控制器无缝通信，支持在线组态与故障录波，符合 API 670 旋转机械监测标准及 SIL 2 安全认证，适用于汽轮机、燃气轮机等关键旋转设备的全生命周期状态管控场景。
3500/44M 监测模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
输入通道：4 路独立差分输入，兼容涡流传感器与模拟量信号
信号类型：
振动：加速度（0-50g）、速度（0-500mm/s）、位移（0-2000μm）
位置：轴位移（-500μm 至 + 500μm）、差胀（0-50mm）
辅助：转速（0-30000rpm）、温度（-50°C 至 + 200°C，4-20mA 输入）
测量精度：±0.05% 满量程（振动 / 位置）；±0.1% 满量程（转速 / 温度）
分辨率：24 位 A/D 转换
采样速率：2048 点 / 秒 / 通道（支持四通道同步采样）
输出信号：4 路 4-20mA 模拟量输出、4 路 Form-C 继电器输出（250V AC/30V DC，5A 阻性负载）
通信接口：3500 系统背板总线（100Mbps）
保护功能：过压保护（≤30V DC）、短路保护、通道间 3kV AC 隔离保护
功耗：正常运行≤10W
环境参数
工作温度：0°C 至 65°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
140734-03 专用屏蔽连接电缆
电气参数：屏蔽双绞线结构，阻抗 100Ω±10%，传输带宽≥10MHz
传输性能：信号衰减≤0.5dB/10m（1kHz），共模抑制比≥120dB
机械参数：外径 7mm，重量 0.12kg/m，耐油阻燃 PVC 护套（UL 94 V-0 级）
适配性：两端带专用连接器，直接对接模块与端子板
整体机械参数
模块尺寸：宽 40mm× 高 160mm× 深 225mm
模块重量：约 550g
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
套件采用 24 位高精度 A/D 转换芯片与抗混叠滤波电路，振动信号测量误差≤0.05%，轴位移分辨率达 0.05μm，可精准捕捉设备早期故障特征。2048 点 / 秒 / 通道的同步采样速率，配合 10kHz 频谱分析能力，能完整记录高频冲击振动与转速波动信号。
集成智能故障诊断引擎，内置不平衡、不对中、油膜涡动等 12 种典型故障模型，故障识别准确率≥95%，响应时间≤5ms，通过继电器输出快速触发设备联锁。与 3500 系统主控制器数据传输延迟≤3ms，支持通过 System 1 软件实现在线参数组态、故障录波（最长 200 条事件）与固件升级，维护无需停机。
通道级 3kV AC 隔离设计配合专用屏蔽电缆，共模抑制比≥120dB，有效抵御工业现场强电磁干扰与接地环路影响。宽温适应性与结构加固设计保障整体平均无故障时间（MTBF）≥350,000 小时，完全适配关键旋转设备的高可靠性监测需求。
