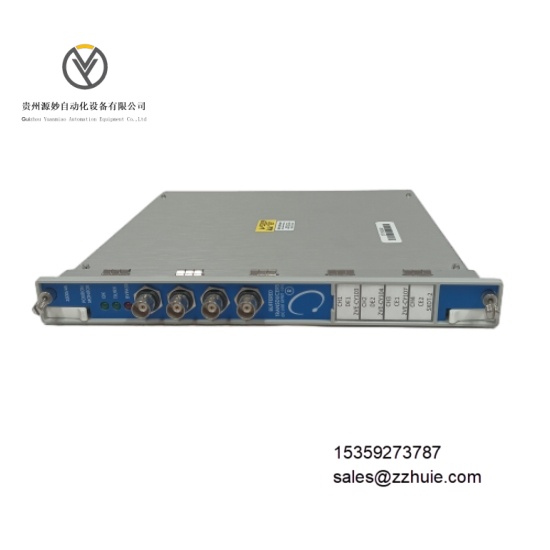

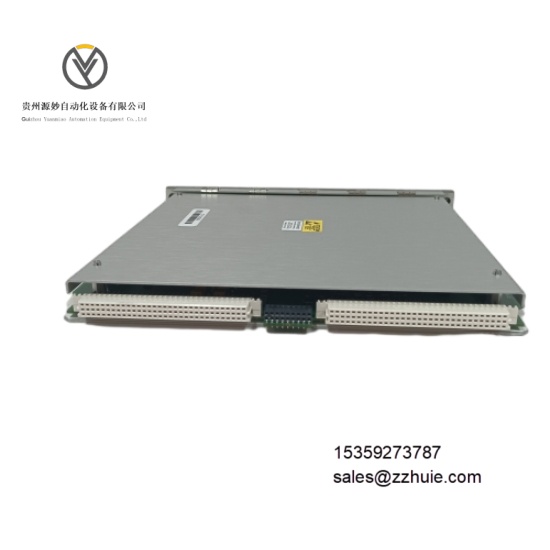

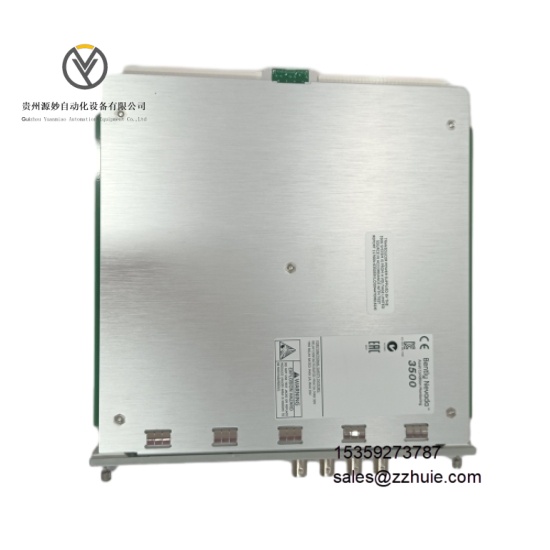

Bently Nevada 3500/45 176449-04 是工业级旋转机械四通道位置监测套件，核心由 3500/45 四通道监测模块与 176449-04 前面板组件组成，属于 3500 机械设备状态监测系统关键组件。核心功能是接收涡流传感器、旋转位置传感器（RPT）、DC/AC LVDT 及旋转电位计的输入信号，实现轴位移、差胀、壳胀、阀门位置等参数的实时测量与监测。通过 3500 系统背板与主控制器无缝通信，支持通道成对编程（通道 1-2 与通道 3-4 可独立组态功能），其中通道 3-4 专用于壳胀监测。该套件符合 API 670 旋转机械监测标准及 SIL 2 安全认证，适用于汽轮机、燃气轮机等关键设备的位置参数全生命周期监测。
3500/45 监测模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
输入通道：4 路独立通道，兼容多类型传感器信号
信号类型：
位置信号：轴位移、差胀（单 / 双斜面式）、补偿式差胀
扩展信号：壳胀（仅通道 3-4）、阀门位置（RPT 输入）
传感器兼容：25/35/50mm 涡流传感器、DC/AC LVDT、旋转电位计
测量精度：满量程的 ±0.33%，最大值 ±0.7%
分辨率：16 位 A/D 转换
输出信号：4 路 4-20mA 模拟量输出（与量程成正比）、前面板 LED 状态指示（OK/TX/RX/ 旁路）
通信接口：3500 系统背板总线
保护功能：通道间电气隔离、传感器过压保护
功耗：5.6–8.5W（取决于 I/O 模块类型）
环境参数
工作温度：-30°C 至 + 65°C
存储温度：-40°C 至 + 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61000-4 系列标准
振动抗性：符合 IEC 60068-2-6 标准
176449-04 前面板组件
机械参数：集成通道状态指示灯与接口，适配 3500 系统框架安装
功能接口：提供传感器信号缓冲输出，支持现场调试与监测
整体机械参数
模块尺寸：高 241.3mm× 宽 24.4mm× 深 241.8mm
模块重量：约 0.91kg
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃合金材质
套件采用高精度信号调理电路，确保差胀测量分辨率达 0.1μm，轴位移测量误差≤±0.33% 满量程，可精准捕捉设备细微位置变化。支持 7 种位置测量类型，通道成对编程功能实现监测功能灵活配置，通道 3-4 专属壳胀监测设计满足大型旋转机械的特殊监测需求。
集成实时报警组态功能，支持预警与危险两级报警阈值设置，报警响应时间≤10ms。通过 3500 系统组态软件可在线配置测量类型、滤波参数及输出信号，支持固件版本 G 及以上的 3500/20 RIM 模块无缝兼容。
宽温设计与电磁兼容优化（符合 EN 61000-4 标准）确保在工业强电磁环境下稳定运行，通道级电气隔离设计有效消除接地环路干扰。整体平均无故障时间（MTBF）≥300,000 小时，传感器建议每 5 年校准一次以维持测量精度。
