Bently Nevada 3500/54 133396-01 是工业级旋转机械转速与键相监测套件，核心由 3500/54 四通道转速监测模块与 133396-01 专用端子板组成，属于 3500 机械设备状态监测系统关键组件。核心功能是接收磁电式转速传感器、光电传感器及键相传感器信号，实现旋转机械的转速测量、键相标记、超速保护及转速波动监测，为设备动平衡分析、相位诊断提供基准信号。该套件通过 3500 系统背板与主控制器无缝通信，支持在线组态超速跳闸阈值与报警逻辑，符合 API 670 旋转机械监测标准及 SIL 2 安全认证，适用于汽轮机、发电机等关键旋转设备的转速安全管控场景。

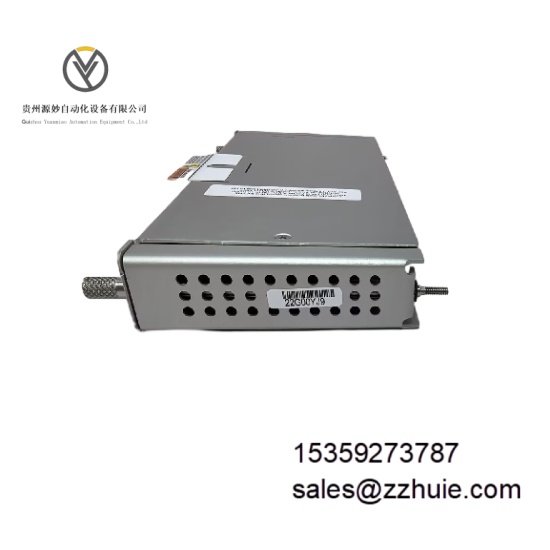

3500/54 监测模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
输入通道：4 路独立差分输入，兼容磁电 / 光电传感器
信号类型：
转速信号：正弦波（0.1-10Vpp）、方波（TTL/CMOS）
键相信号：单脉冲 / 多脉冲键相标记（与转速同步）
测量范围：
转速：0.1-30000rpm（可扩展至 100000rpm）
脉冲计数：1-1000 脉冲 / 转
测量精度：±0.01% 满量程
分辨率：24 位 A/D 转换
输出信号：4 路 4-20mA 模拟量输出（转速正比）、4 路 Form-C 继电器输出（超速 / 报警）
通信接口：3500 系统背板总线（100Mbps）
保护功能：过压保护（≤30V DC）、短路保护、通道间 2.5kV AC 隔离
功耗：正常运行≤7W
环境参数
工作温度：0°C 至 65°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）

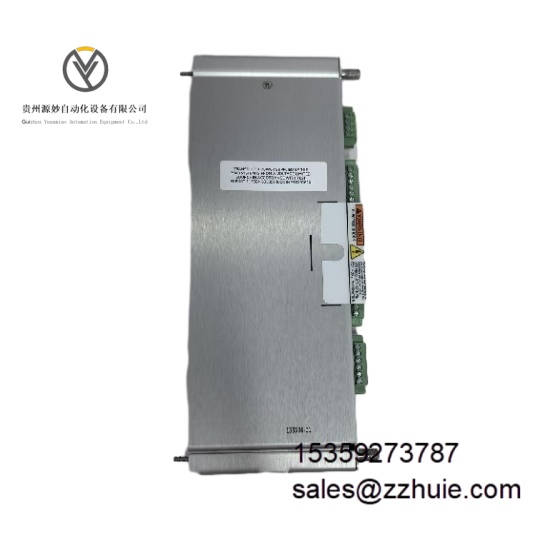

133396-01 专用端子板
电气参数：通道间隔离 2.5kV AC（1 分钟），支持传感器信号滤波与匹配
机械参数：尺寸 100mm×80mm×20mm，重量约 100g
端子配置：12 位弹簧压接式端子（兼容 16-22 AWG 导线）
安装适配：3500 系统框架侧面挂载，带传感器接线标识
整体机械参数
模块尺寸：宽 40mm× 高 160mm× 深 220mm
模块重量：约 500g
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
套件采用 24 位高精度 A/D 转换芯片与数字锁相环技术，转速测量误差≤0.01%，在 1000rpm 转速下分辨率达 0.01rpm，可精准捕捉微小转速波动。支持 4 通道同步采样，键相脉冲触发延迟≤1μs，为振动相位分析提供精准时间基准。
集成三级超速保护逻辑（预警 / 报警 / 跳闸），超速响应时间≤5ms，跳闸阈值可通过 System 1 软件在线组态，支持转速突变率监测（≥100rpm/s 触发报警）。与 3500 系统主控制器数据传输延迟≤3ms，支持故障录波（记录跳闸前 10 秒转速曲线）。
通道级 2.5kV AC 隔离设计配合端子板滤波电路，共模抑制比≥100dB，有效抵御工业现场电磁干扰与接地环路影响。宽温适应性与结构加固设计保障整体平均无故障时间（MTBF）≥300,000 小时，完全适配关键旋转设备的转速安全监测需求。
