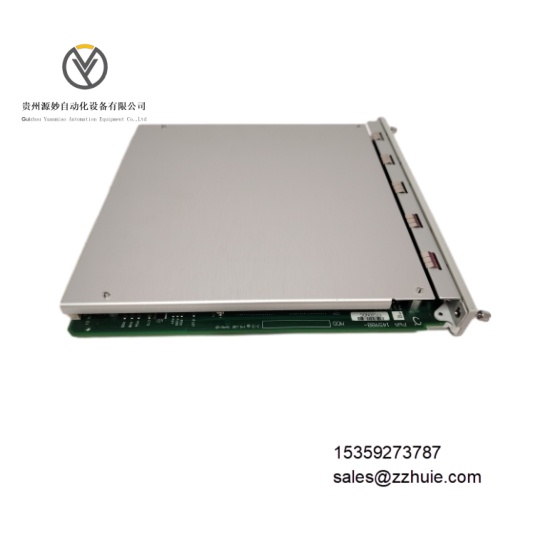

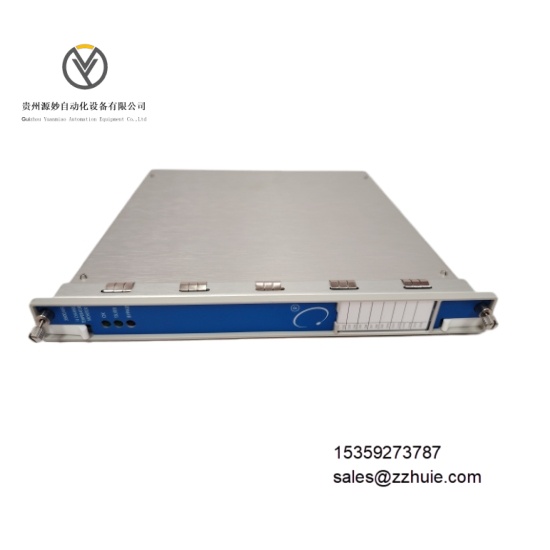

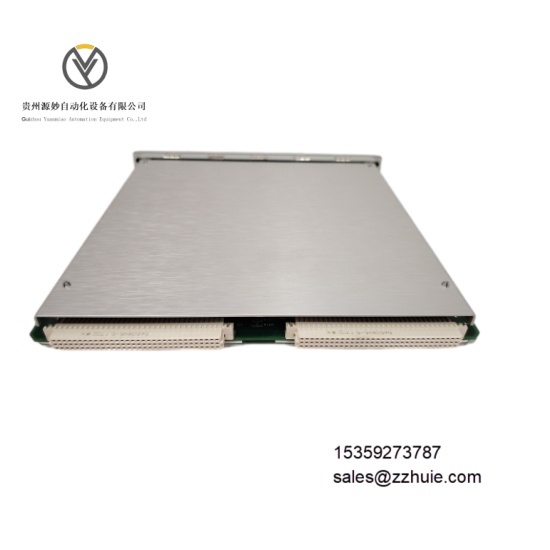

Bently Nevada 3500/65 145988-02 是工业级旋转机械数字输入 / 输出模块套件，核心由 3500/65 八通道数字输入与四通道数字输出模块、145988-02 专用端子板组成，属于 3500 机械设备状态监测系统的逻辑控制核心组件。核心功能是接收现场设备的开关量信号（如限位开关、压力开关），并输出联锁控制信号至执行器（如电磁阀、报警灯），配合监测模块实现设备故障的逻辑判断与快速响应。该套件通过 3500 系统背板与主控制器无缝通信，支持自定义逻辑编程与在线组态，符合 API 670 旋转机械监测标准及 SIL 2 安全认证，适用于汽轮机、压缩机等关键设备的联锁保护与逻辑控制场景。
3500/65 数字 I/O 模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
输入通道：8 路数字量输入，兼容干接点 / 有源信号
输出通道：4 路数字量输出，继电器触点输出
输入信号：
干接点：最小 0.5mA（24V DC 激励）
有源信号：24V DC（高电平 18-30V，低电平 0-5V）
输出负载：
额定电压：250V AC/30V DC
额定电流：5A（阻性负载），1A（感性负载）
响应时间：输入≤1ms，输出≤5ms
隔离等级：
通道间：2.5kV AC（1 分钟）
输入 / 输出与系统间：5kV AC（1 分钟）
保护功能：输入过压保护（≤35V DC）、输出短路保护、反向极性保护
功耗：正常运行≤9W
环境参数
工作温度：0°C 至 65°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
145988-02 专用端子板
电气参数：支持 8 路输入与 4 路输出信号转接，通道间隔离 2.5kV AC
机械参数：尺寸 120mm×85mm×25mm，重量约 150g
端子配置：24 位弹簧压接式端子（兼容 14-22 AWG 导线）
安装适配：3500 系统框架侧面挂载，带信号标识与接地端子
整体机械参数
模块尺寸：宽 40mm× 高 160mm× 深 220mm
模块重量：约 550g
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
套件采用独立通道隔离设计，8 路输入支持干接点与有源信号混合接入，无需硬件跳线即可通过软件组态信号类型，适配多样化现场设备。4 路继电器输出采用强制导向触点结构，确保单触点故障时不发生误动作，符合 SIL 2 安全等级要求。
集成可编程逻辑控制功能，支持 AND/OR/NOT 等基础逻辑及延时、边沿检测等复杂指令，逻辑运算周期≤1ms，可实现故障信号的快速联锁响应。与 3500 系统监测模块数据交互延迟≤3ms，支持输入信号防抖设置（1ms-10s 可调），有效过滤现场干扰信号。
内置全面自诊断功能，可实时监测输入开路、输出短路、继电器粘连及模块供电异常，诊断覆盖率≥99%，故障状态通过 LED 指示灯与系统总线双重反馈。宽温适应性与高隔离等级设计，确保在工业强电磁环境下稳定运行，整体平均无故障时间（MTBF）≥300,000 小时。
