Bently Nevada 3500/93 135785-02C 是工业级旋转机械保护系统显示装置套件，核心由 3500/93 带背光 LCD 显示单元与 135785-02C 专用接口端子板组成，属于 3500 机械设备状态监测系统的人机交互核心组件。核心功能是通过本地或远程方式可视化呈现 3500 系统框架内所有机械保护信息，包括报警事件列表、通道数据、模块状态及键相器 / 转速计参数，支持通过 3500 组态软件自定义显示逻辑。该套件符合 API 670 旋转机械监测标准及 SIL 2 安全认证，提供四种安装方式（直接框架安装、19 英寸 EIA 机架安装、面板安装、独立安装），最大部署距离可达 4000 英尺（需外部电源），适配汽轮机、压缩机等关键设备的本地监控与远程运维场景。

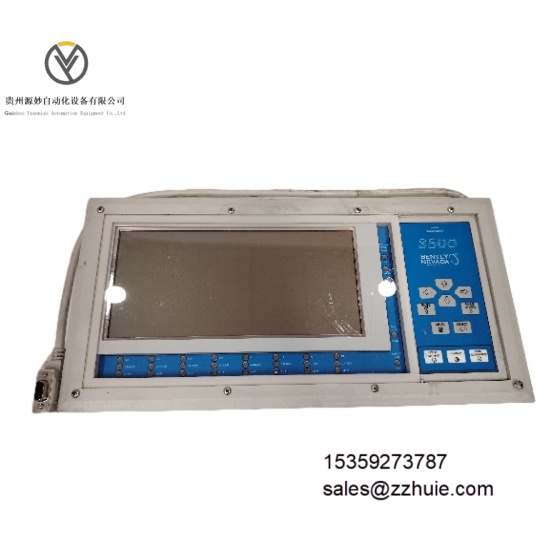

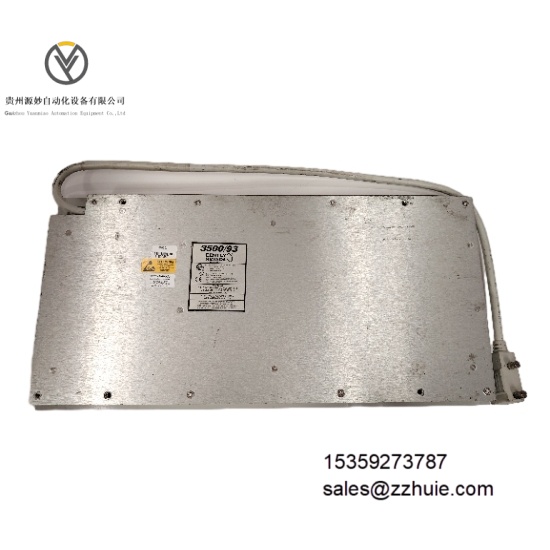

3500/93 显示单元
电气参数
供电方式：支持 3500 系统框架供电与外部电源（115Vac/230Vac）
功耗：最大 12.0W（含背光）
通信接口：RS422 串行接口，支持 Bently Nevada 专有协议与 Modbus® 协议
显示参数：640×200 点透射式 LCD，配备背光调节功能
指示元件：8 组 OK / 警告 / 危险 LED 指示灯，1 组新报警 LED 指示灯
数据更新率：1 秒 / 次系统状态刷新
保护功能：接口过压保护，静电防护符合 EN 61000-4 标准
环境参数
工作温度：-20°C 至 65°C
存储温度：-30°C 至 80°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准
振动抗性：10-500Hz，2g 加速度（符合 IEC 60068-2-6 标准）
135785-02C 专用端子板
电气参数：支持显示单元与系统框架的信号转接，通道间电气隔离
机械参数：集成电缆接口与固定支架，适配多种安装场景
端子配置：弹簧压接式端子，兼容 16-22 AWG 导线
安装适配：支持框架前 / 后 I/O 模块连接，电缆长度最长 4000 英尺（需适配器）
整体机械参数
显示单元尺寸：203.2mm×412.8mm×31.2mm（高 × 宽 × 深）
显示单元重量：2.1kg
安装方式：支持铰链式框架安装、19 英寸 EIA 导轨安装、面板开槽安装及墙壁独立安装
防护等级：IP20（显示单元本体）
外壳材质：阻燃合金材质（UL 94 V-0 级）
套件采用高对比度透射式 LCD 显示屏，640×200 分辨率确保报警事件列表与通道数据清晰显示，背光调节功能适配不同光照环境。8 组三色 LED 指示灯实时映射系统状态，新报警 LED 独立闪烁提示，报警视觉响应时间≤1 秒。
通过 RS422 接口实现与 3500 框架的高速数据交互，支持 Modbus 协议集成至第三方控制系统，数据传输延迟≤1 秒。四种安装方式满足从机柜本地监控到远程控制室部署的多样化需求，最长 4000 英尺电缆距离适配大型工业厂区布局。
宽温设计与电磁兼容优化确保在 - 20°C 至 65°C 环境下稳定运行，平均无故障时间（MTBF）≥300,000 小时。显示单元与框架接口模块（DIM）协同工作，支持在线组态更新与故障自诊断，诊断信息通过 LED 指示灯直观反馈。
