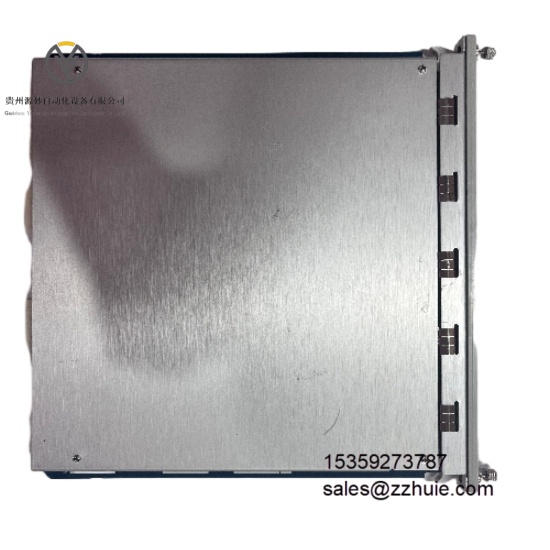

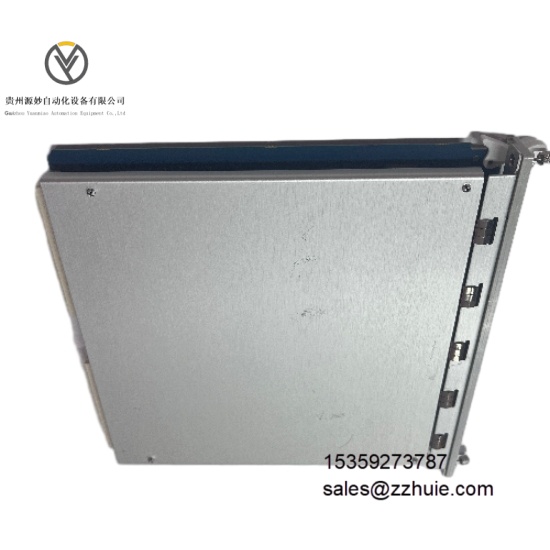

Bently Nevada 3500/91M 190782-01 是工业级旋转机械监测系统以太网通信模块套件，核心由 3500/91M 双端口以太网通信模块与 190782-01 专用接口组件组成，属于 3500 机械设备状态监测系统的数据交互核心组件。核心功能是建立 3500 系统框架与上位机、SCADA 系统或资产管理平台的以太网数据链路，实现监测数据（振动、位置、转速等）、报警信息、模块状态的实时传输，支持远程组态配置与故障诊断指令下发。该套件兼容 PROFINET、Modbus TCP 等工业协议，符合 API 670 旋转机械监测标准及 SIL 2 安全认证，支持 3500 系统冗余通信架构，适用于汽轮机、压缩机等关键设备监测数据的远程交互与集中管控场景。
3500/91M 通信模块
电气参数
供电电压：5V DC ±5%（由 3500 系统框架提供）
通信接口：2 路千兆以太网端口（RJ45，支持链路冗余）
协议支持：PROFINET IO、Modbus TCP、EtherNet/IP、Bently Nevada 专有协议
数据传输：最大传输速率 1Gbps，支持帧聚合与流量控制
隔离等级：以太网接口与系统间 5kV AC（1 分钟）
同步功能：支持 IEEE 1588 PTPv2 精确时间同步（精度 ±1μs）
保护功能：端口过压保护（≤36V DC）、网络风暴抑制、短路保护
功耗：正常运行≤6W
环境参数
工作温度：0°C 至 65°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6
抗振动性能：10-500Hz，2g 加速度（符合 IEC 60068-2-6）
190782-01 专用接口组件
电气参数：支持以太网信号滤波与阻抗匹配，兼容 CAT6/CAT5e 网线
机械参数：尺寸 80mm×60mm×20mm，重量约 80g
接口配置：2 路 RJ45 转接端子，带屏蔽接地端
安装适配：3500 系统框架侧面挂载，支持电缆固定与防松设计
整体机械参数
模块尺寸：宽 40mm× 高 160mm× 深 220mm
模块重量：约 450g
安装方式：3500 系统框架标准插槽安装
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
套件采用双千兆以太网端口设计，支持链路冗余与自动切换，切换时间≤10ms，确保数据传输无间断。兼容多工业协议，可无缝对接 GE Predix、西门子 WinCC 等主流监控平台，数据传输延迟≤2ms，单模块每秒可处理 1000 条监测数据记录。
集成 IEEE 1588 PTPv2 精确时间同步功能，实现多模块数据采集时间戳一致性，为设备故障溯源提供精准时序依据。支持在线固件升级与组态参数下载，升级过程不中断数据传输，固件更新耗时≤30 秒。
内置全面自诊断功能，可实时监测端口连接状态、网络带宽利用率、协议通信异常，诊断覆盖率≥99%，故障状态通过模块 LED 指示灯（Link/Activity/Error）与系统总线双重反馈。宽温适应性与高隔离等级设计，确保在工业强电磁环境下稳定运行，整体平均无故障时间（MTBF）≥400,000 小时。
