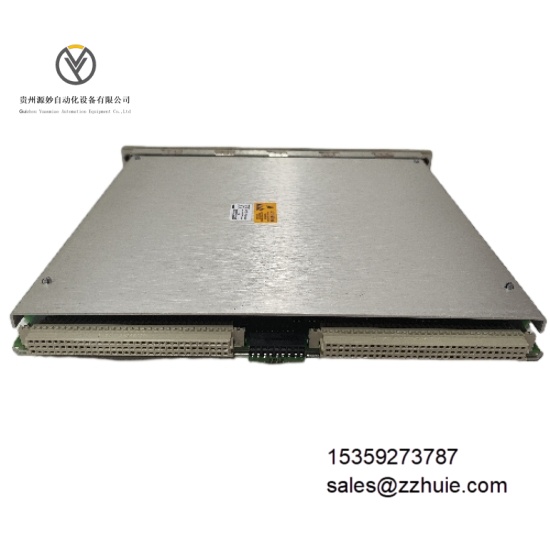

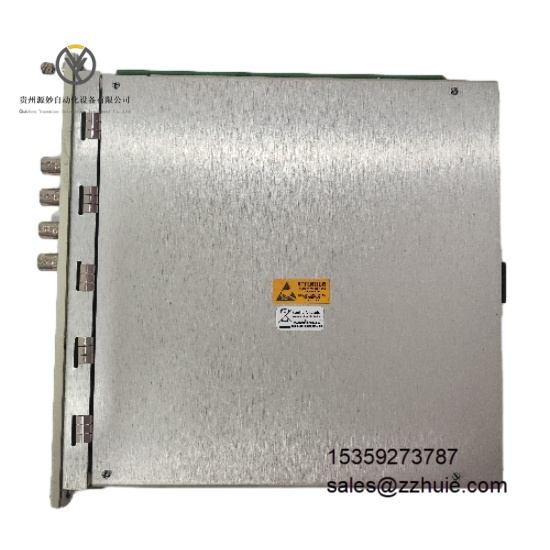

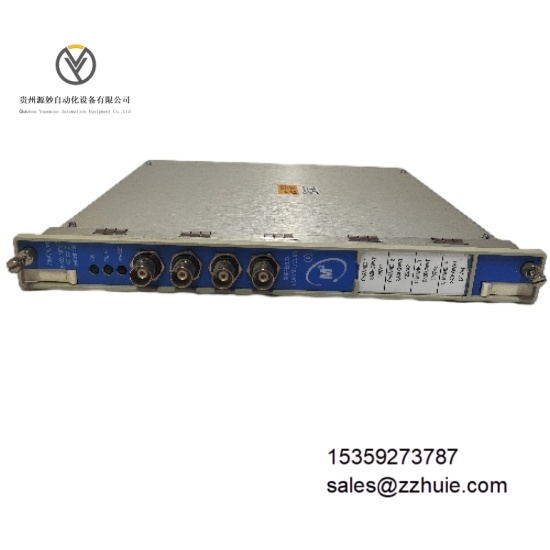

Bently Nevada 3500/42M 176449-02 是工业级旋转机械振动与位置监测模块，隶属于 Bently Nevada 3500 综合监测系统，核心功能是对汽轮发电机、压缩机、风机、泵等旋转设备的径向振动、轴向位置、差胀及偏心等关键参数进行实时采集、处理与超限报警，为设备健康状态评估提供数据支撑。该模块采用多通道独立采集架构，兼容 Bently Nevada 3300/3500 系列涡流传感器，支持与 3500 框架控制器无缝集成，具备在线自检与故障诊断功能，通过 SIL 2 功能安全认证及 CE 认证，采用机架式安装，适用于高可靠性要求的旋转机械监测场景。
电气参数
模拟输出：4-20mA DC（每通道独立输出，对应测量值）
数字输出：干接点继电器输出（报警 / 危险信号，触点容量 2A@250V AC）
传感器类型：兼容涡流传感器（输入信号范围 - 20V 至 + 20V DC）、速度传感器（0.1V/mm/s 至 10V/mm/s）
测量范围：径向振动 0-500μm（峰峰值），轴向位置 0-25mm
分辨率：16 位 A/D 转换，振动测量分辨率 0.01μm
供电电压：24V DC ±10%，由 3500 框架统一供电
通道配置：4 个独立监测通道，支持振动 / 位置参数灵活组态
输入信号：
输出信号：
通信接口：通过 3500 框架背板总线与控制器通信，支持 Modbus RTU 协议
隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 2kV AC（1 分钟）
保护功能：过压保护（≤30V DC）、短路保护、静电防护（±15kV 接触放电）
功耗：单模块正常运行≤5W
环境参数
工作温度：0°C 至 65°C（框架内安装环境）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
抗振动性能：5-500Hz，1g 加速度（符合 IEC 60068-2-6）
抗冲击性能：10g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
防护等级：IP20（模块本体，依赖 3500 框架防护）
机械参数
尺寸：宽 40mm× 高 160mm× 深 220mm（适配 3500 标准框架插槽）
重量：约 300g
安装方式：3500 系列标准框架插槽安装（兼容 19 英寸机柜）
外壳材质：阻燃工程塑料（UL 94 V-0 级）
端子类型：弹簧压接式端子，兼容 18-24 AWG 导线
指示灯：每通道配备状态 LED（正常 / 报警 / 危险），模块全局电源 / 故障 LED
模块采用 4 通道并行采集技术，数据采样率达 10kHz / 通道，振动测量精度 ±0.1% FS，轴向位置测量精度 ±0.02mm，可捕捉设备运行中的微小参数变化。集成数字滤波算法，支持 5Hz-1kHz 可调滤波频段，有效滤除工业现场电磁噪声与机械干扰信号。
具备在线自检功能，实时监测通道采集电路、传感器连接状态及模块供电情况，故障诊断覆盖率≥99%，故障信息通过框架总线实时上传至控制器，支持 “首出故障” 记录，便于故障溯源。支持多级报警阈值设定（报警 / 危险），阈值组态通过 3500 组态软件完成，报警响应时间≤100ms。
与 Bently Nevada 3500/05 框架控制器、3500/22M 显示模块完全兼容，支持通过 System 1® 设备健康管理软件进行数据存储、趋势分析与报告生成。平均无故障时间（MTBF）≥500,000 小时，满足旋转机械 24/7 连续监测需求。
