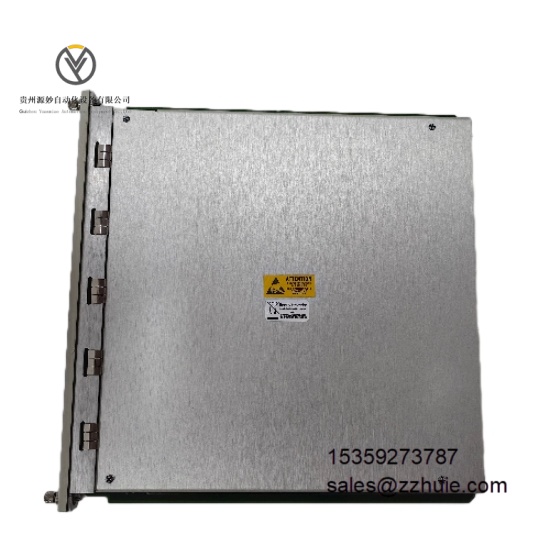

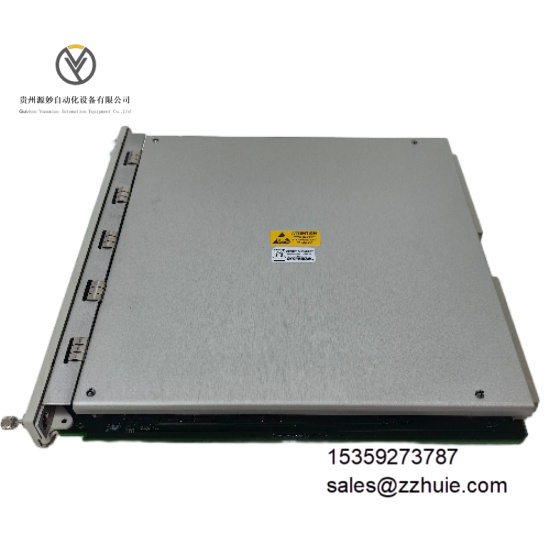

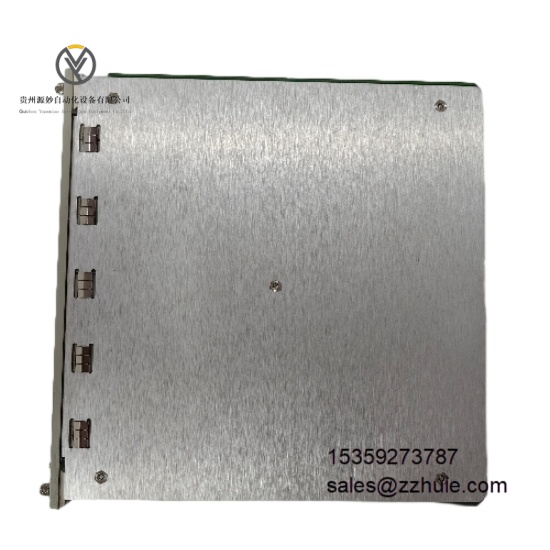

Bently Nevada 3500/92 136180-01 是工业级冗余通信网关模块，隶属于 3500 综合机械保护系统，核心功能是实现 3500 框架内振动、位置、温度等监测模块与外部 DCS、PLC、SCADA 系统的数据双向交互，通过多协议转换与数据整合，支撑关键旋转机械的远程监控、历史数据存储与故障预警。该模块采用双链路冗余架构，兼容串行通信与以太网接口，支持多种工业标准协议，可直接插入 3500 标准框架插槽，具备在线组态、故障自诊断与数据断点续传功能，符合 API 670、IEC 61508 SIL 2 标准及 CE 认证，采用机架式安装，适用于高可靠性要求的旋转机械监测系统组网场景。
电气参数
供电电压：24V DC ±10%，由 3500 系统机架统一供电（支持冗余供电输入）
通信接口：1×RS232、1×RS422/RS485（可切换）、1×10/100Base-T 以太网（RJ45）
支持协议：Modbus RTU、Modbus TCP、Ethernet/IP、OPC UA/DA、Bently Nevada 专有协议
数据传输速率：以太网最高 100Mbps，串行接口最高 230.4kbps
数据容量：支持本地缓存 1000 条历史事件记录（带 1ms 精度时间戳）
隔离等级：通信接口与系统间 2.5kV AC（1 分钟），串行接口间 1.5kV AC（1 分钟）
保护功能：过电压保护（≤35V DC）、浪涌保护（IEC 61000-4-5，±2kV）、静电防护（±15kV 接触放电）
功耗：正常运行≤6W，冗余模式≤10W
环境参数
工作温度：-30°C 至 65°C（框架内安装环境，支持 - 40°C 低温启动）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露，支持 40°C/90% 湿度下连续运行）
抗电磁干扰：符合 EN 61326-1（工业级），共模抑制比≥130dB
抗振动性能：5-500Hz，1g 加速度（IEC 60068-2-6，正弦振动）
抗冲击性能：15g 加速度，11ms 持续时间（IEC 60068-2-27，半正弦冲击）
防护等级：IP20（模块本体，依赖 3500 框架防护）
认证标准：API 670、IEC 61508 SIL 2、CE、ATEX Zone 2
机械参数
尺寸：宽 24.4mm× 高 241.3mm× 深 241.8mm（精确适配 3500 系列标准框架插槽）
重量：约 0.82kg
安装方式：3500 系列标准框架插槽安装（兼容 19 英寸机柜，支持热插拔）
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐化学腐蚀）
端子类型：镀金插拔式端子（降低接触电阻），兼容 18-24 AWG 导线
指示灯：电源（PWR）、以太网通信（ETH）、串行通信（SER）、故障（FAULT）、冗余状态（RED）LED
模块采用双协议处理器并行架构，协议转换响应时间≤10ms，可实时同步 3500 框架内所有监测数据（包括振动峰峰值、轴位移、差胀、轴承温度及设备状态字），数据传输时延≤100ms，确保远程监控的实时性。支持自定义数据采集周期（100ms-10s 可调）与数据过滤规则，减少无效数据传输，降低网络带宽占用。
具备链路冗余功能，主链路故障时自动切换至备用链路，切换时间 < 50ms，配合数据断点续传机制，确保数据无丢失。集成全链路自检系统，实时监测通信接口状态、协议栈运行完整性、模块供电及与 3500 框架的总线连接，故障诊断覆盖率≥99%，故障信息可通过 LED 指示灯、系统总线及外部告警端子三重反馈。
与 Bently Nevada System 1® 设备健康管理软件、第三方 DCS（如 Siemens PCS 7、Rockwell PlantPAx）无缝兼容，支持通过 Web 界面或 System 1® 软件在线组态通信参数、协议映射及冗余策略，无需停机即可完成配置更新。平均无故障时间（MTBF）≥500,000 小时，满足工业场景 24/7 连续运行需求。
