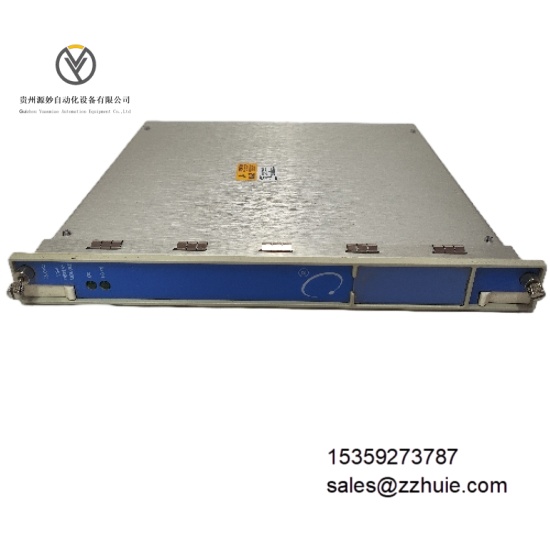

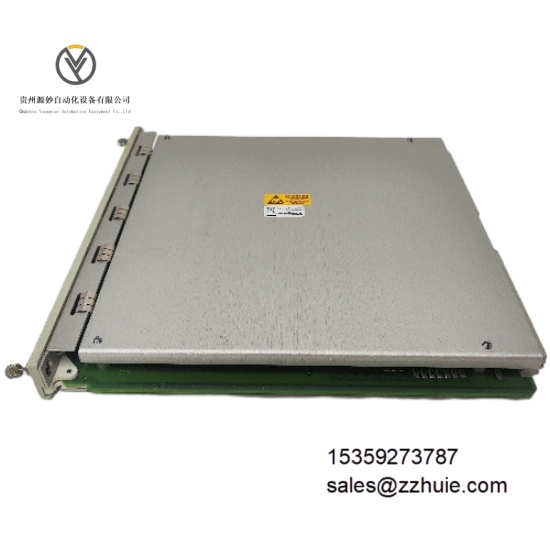

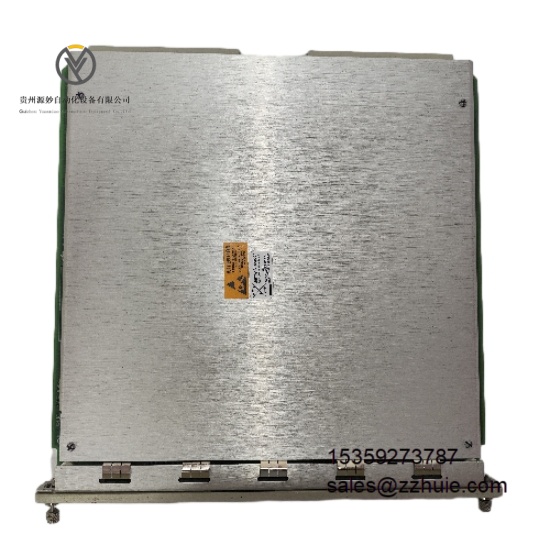

Bently Nevada 3500/94 145988-01 是工业级 VGA 显示模块，隶属于 3500 综合机械保护系统，核心功能是通过彩色触摸屏与 VGA 显示技术，实现 3500 框架内振动、温度、位置等监测数据的实时可视化呈现。该模块由 VGA 显示模块本体及 I/O 卡组成，可直接安装于 3500 标准框架插槽，支持系统事件列表、报警数据、模块通道数据等全量信息展示，提供 9 个自定义显示屏幕及 API-670 兼容的 “3300 风格” 机架视图。配合显示路由盒可实现最多 4 个机架的集中监控，支持 KVM extender 实现 305m 远程显示，符合 CE 认证，采用机架式安装，适用于工业现场关键旋转机械的本地监测与数据可视化场景。
电气参数
供电电压：100-240V AC（50-60Hz）或 24V DC，支持双电压输入切换
通信接口：1× 以太网 TCP/IP、1×RS232/RS422/RS485（可切换串行通信）
继电器输出：4 路独立 SPDT 继电器，接触寿命≥100,000 次
显示参数：彩色 VGA 显示器，分辨率 640×480，配备电阻式触摸屏
存储容量：内置 16MB Flash 存储器，用于配置文件与历史显示数据存储
功耗：最大功耗≤4.6W，待机功耗≤1.2W
隔离等级：通信接口与系统间 1.5kV AC（1 分钟），继电器输出与控制电路间 2kV AC（1 分钟）
环境参数
工作温度：0°C 至 65°C（框架内安装环境，无冷凝）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝状态，40°C 下稳定运行）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
防护等级：IP20（模块本体，依赖 3500 框架防护）
认证标准：CE 认证，符合工业电磁兼容要求
机械参数
尺寸：241.3mm×24.4mm×241.8mm（精确适配 3500 系列标准框架插槽）
重量：约 0.73kg
安装方式：3500 系列标准框架全高前插槽安装，兼容 19 英寸机柜
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐化学腐蚀）
显示距离：标准线缆支持显示器距机架最大 10m 安装，路由盒距各机架≤6m
指示灯：模块 OK（绿色）、旁路（黄色）LED 指示灯
模块采用专用图形处理芯片，数据刷新速率≤200ms，可实时同步显示 3500 框架内所有监测参数（含振动位移 / 速度 / 加速度、轴承温度、轴位移及设备状态字），触摸屏响应时间≤50ms，操作延迟低。支持通过 3500 机架配置软件完成语言与显示类型组态，本地可直接配置 9 个自定义屏幕，可按测量类型、设备组等维度组织数据展示。
API-670 兼容屏幕提供 “3300 风格” 条形图与数值显示，每个插槽模块的直接值 / 间隙值及 OK、旁路状态清晰呈现。配合显示路由盒可实现 4 个 3500 机架的集中监控，机架地址与报警状态实时显示于屏幕右上角，切换机架响应时间≤300ms。支持 KVM extender 扩展远程显示距离至 305m，远程显示数据与本地无延迟同步。
模块集成自诊断功能，实时监测显示单元、通信链路及电源状态，故障时通过 OK 指示灯闪烁及系统总线反馈告警信息，诊断覆盖率≥98%。与 3500/15 框架接口模块、3500/42 振动监测模块等全系列模块无缝兼容，无需额外适配即可集成入现有系统。
