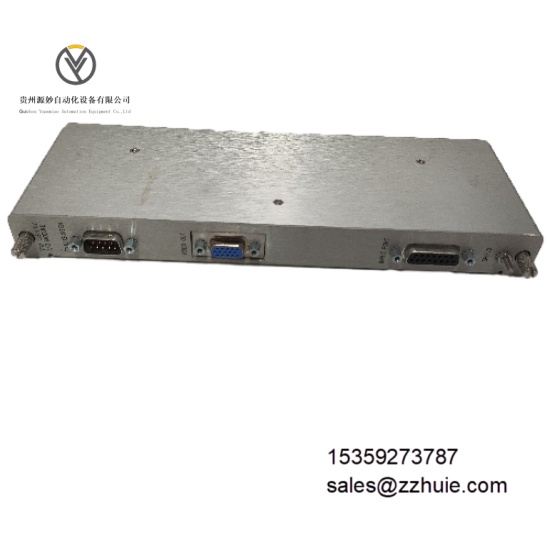

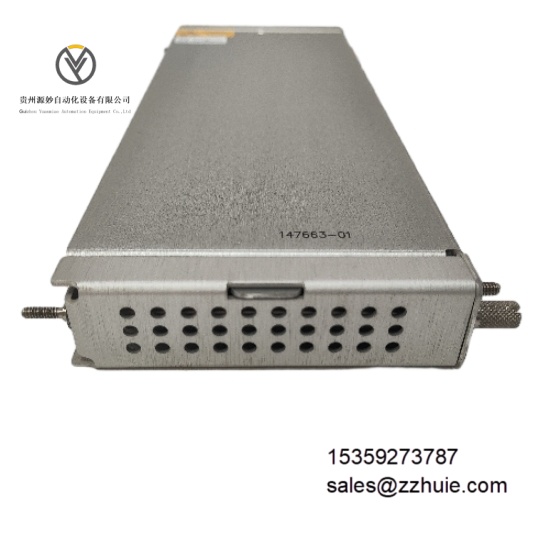

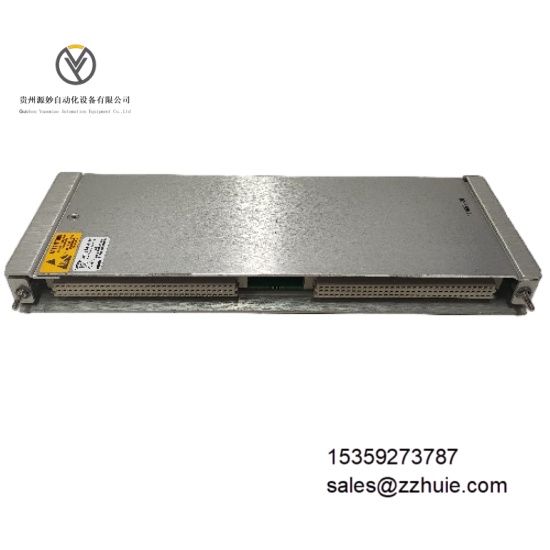

Bently Nevada 3500/94 147663-01 是工业级增强型 VGA 显示模块，隶属于 3500 综合机械保护系统，核心功能是通过高亮度彩色触摸屏与 VGA 显示技术，实现 3500 框架内振动、轴向位置、差胀、温度等监测数据的实时可视化呈现与本地操作。该模块由显示控制单元与 I/O 接口卡组成，可直接插入 3500 标准框架全高插槽，支持系统事件日志、报警趋势、模块通道实时数据等全量信息展示，提供 12 个自定义显示屏幕及 API 670 兼容的 “3300 风格” 机架视图。配合专用显示路由盒可实现最多 4 个 3500 机架的集中监控，支持 KVM extender 扩展远程显示距离至 305m，通过 CE、ATEX Zone 2 认证，采用机架式安装，适用于工业现场关键旋转机械的本地监测、数据交互与远程可视化场景。
电气参数
供电电压：100-240V AC（50-60Hz）或 24V DC ±10%，支持双电压自动切换
通信接口：1×10/100Base-T 以太网（TCP/IP，用于机架数据交互）、1×RS422/RS485（可切换，支持半双工 / 全双工）、1×RS232（维护端口）
继电器输出：4 路独立 SPDT 继电器（触点容量 2A@250V AC），接触寿命≥100,000 次
显示参数：彩色 VGA 显示器（分辨率 640×480），5.7 英寸电阻式触摸屏（支持单点 / 多点触控），亮度≥300cd/㎡
存储容量：32MB Flash 存储器（用于配置文件、历史显示数据存储，断电保持≥100 小时）
隔离等级：通信接口与系统间 2kV AC（1 分钟），继电器输出与控制电路间 2.5kV AC（1 分钟）
保护功能：过压保护（≤35V DC）、静电防护（±15kV 接触放电）、反极性保护
功耗：正常运行≤5W，待机功耗≤1.5W
环境参数
工作温度：0°C 至 65°C（框架内安装环境，支持 - 10°C 低温启动）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露，40°C/90% 湿度下连续运行）
抗电磁干扰：符合 EN 61326-1（工业级），共模抑制比≥130dB，差模抑制比≥80dB
抗振动性能：5-500Hz，1g 加速度（IEC 60068-2-6，正弦振动，无性能衰减）
抗冲击性能：15g 加速度，11ms 持续时间（IEC 60068-2-27，半正弦冲击，无硬件损坏）
防护等级：IP20（模块本体，依赖 3500 框架防护）
认证标准：CE、ATEX Zone 2、Class I Div 2
机械参数
尺寸：宽 24.4mm× 高 241.3mm× 深 245mm（精确适配 3500 系列标准框架全高插槽）
重量：约 0.75kg
安装方式：3500 系列标准框架前插槽安装（兼容 19 英寸机柜，无需额外固定件）
外壳材质：阻燃增强尼龙（UL 94 V-0 级，耐油、耐化学腐蚀）
显示距离：标准线缆支持显示器距机架最大 15m；配合 KVM extender 支持 305m 远程显示
指示灯：模块 OK（绿色）、通信状态（绿 / 橙）、旁路（黄色）、故障（红色）LED
模块采用专用图形处理芯片，数据刷新速率≤180ms，可实时同步显示 3500 框架内所有监测参数（含振动峰峰值 / 有效值、轴位移、差胀、轴承温度及设备状态字），触摸屏响应时间≤40ms，操作无延迟。支持通过 3500 组态软件完成显示语言（中 / 英 / 德等）、数据单位、报警颜色的自定义配置，本地可直接编辑 12 个自定义屏幕，按 “设备组”“参数类型”“报警级别” 等维度分类展示数据。
API 670 兼容屏幕提供 “3300 风格” 条形图与数值双显示，每个插槽模块的直接值、间隙值、OK / 报警 / 危险状态直观呈现，支持点击模块图标查看通道详情。配合显示路由盒可实现 4 个 3500 机架的集中监控，机架切换响应时间≤250ms，当前监控机架地址与报警总数实时显示于屏幕顶部状态栏。
集成全链路自诊断系统，实时监测显示单元、通信链路、触摸屏及电源状态，故障诊断覆盖率≥99%；故障时通过 LED 指示灯闪烁、屏幕弹窗及系统总线三重告警，便于快速定位问题。与 3500/15 框架接口模块、3500/42 振动监测模块等全系列模块无缝兼容，无需额外驱动即可集成入现有 3500 系统。
