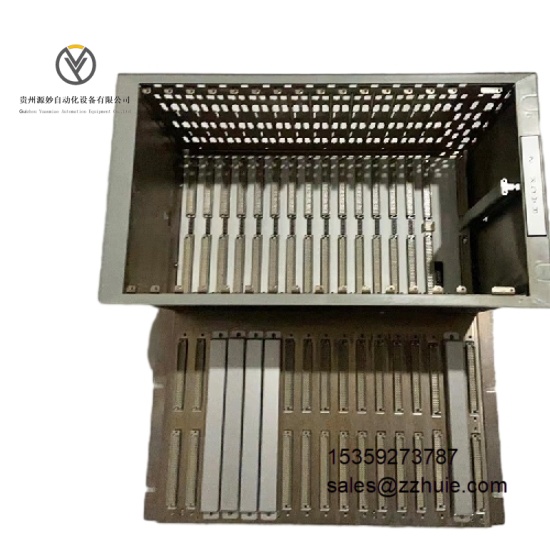

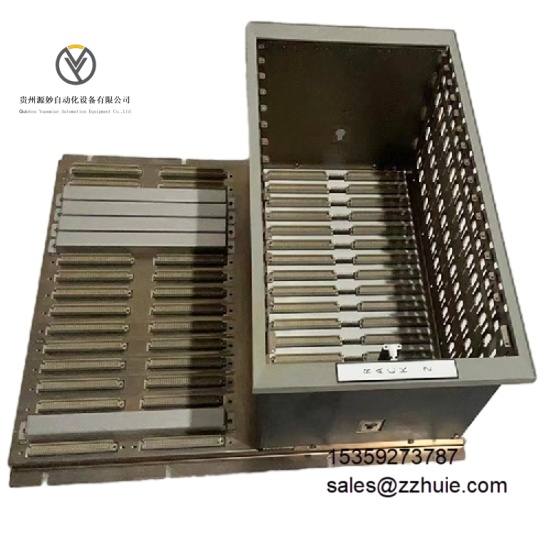

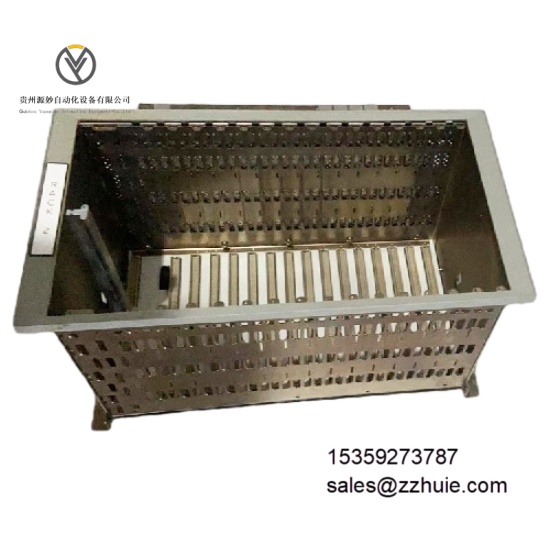

Bently Nevada 3500-05-01-03-00-00-00 是工业级全尺寸系统框架，隶属于 3500 综合机械保护系统，核心功能是为 3500 系列监测模块与电源模块提供安装载体，通过内置背板实现模块间数据通讯与电源分配。该框架为 19 英寸 EIA 标准尺寸，配备 14 个可用模块插槽，采用壁板安装方式，适用于无法从背面接线的墙壁或面板安装场景，所有 I/O 模块接线与维护需从框架正面操作。电源模块与框架接口模块必须安装于最左侧两个专用插槽，其余 12 个插槽可兼容振动、温度、键相等全系列 3500 监测模块。框架支持内部安全栅集成（需配套 3500/04-01 接地模块），符合 CSA-NRTL/C 与 CE 认证，是 3500 系统硬件集成的核心载体。
机械参数
尺寸：19.000 英寸 ×17.400 英寸 ×13.750 英寸（482.60mm×441.96mm×349.25mm），含内部安全栅时深度增至 16.650 英寸（422.91mm）
插槽数量：14 个标准模块插槽，左侧 2 个为电源 / 接口专用插槽
安装方式：壁板安装，通过框架自带夹钳固定于墙壁或面板矩形开孔
适配器兼容：迷你型框架适配 19 英寸 EIA 机柜需 144863-01 适配器面板
外壳材质：冷轧钢板，表面环氧树脂喷涂，耐化学腐蚀
重量：约 12.7kg（不含模块）
操作空间：正面需预留最小 7.500 英寸（190.50mm）接线与维护空间
电气参数
电源接口：适配 3500/15 系列电源模块，支持交流 / 直流电源输入组合
背板通讯：并行数据总线，支持模块间实时数据传输，通讯速率 1Mbps
接地要求：单点接地设计，接地电阻≤1Ω，需与 3500 系统接地网共地
兼容模块类型：全高 / 半高监测模块、继电器模块、通讯网关模块
安全栅支持：需安装 3500/04-01 内部安全栅接地模块，提供独立 IS 接地端
信号隔离：背板模块间电气隔离，隔离电阻≥100MΩ
环境参数
工作温度：0°C 至 65°C（框架内部环境，无冷凝）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝状态）
抗电磁干扰：符合 EN 55011 A 级传导 / 辐射放射，EN 61000-4-2 静电释放防护
认证标准：CSA-NRTL/C 认证，CE 电磁兼容认证（EN 50081-2/EN 50082-2）
抗振动性能：5-500Hz，0.5g 加速度（IEC 60068-2-6 标准）
框架背板采用冗余通讯设计，支持 14 个模块同时数据交互，无通讯瓶颈，模块插入后自动识别，无需手动配置地址。支持带电插拔功能，全高 / 半高模块在系统供电状态下可更换，不影响其他模块正常运行。壁板安装结构优化了正面操作体验，接线端子与模块接口均朝向正面，适配狭小空间安装场景。
电源分配系统具备过载保护功能，当单模块功耗超过额定值时自动切断该插槽供电，避免影响整体框架。背板集成故障诊断电路，通过框架接口模块反馈插槽状态、通讯链路完整性等信息，诊断覆盖率≥95%。兼容 3500/01 V2.70 及以上版本组态软件，支持框架参数远程配置与状态监控。可通过 RS422 接口实现多框架菊花链连接，最大支持 32 个框架级联通讯。
